Pumpeneffizienzmodul PM10

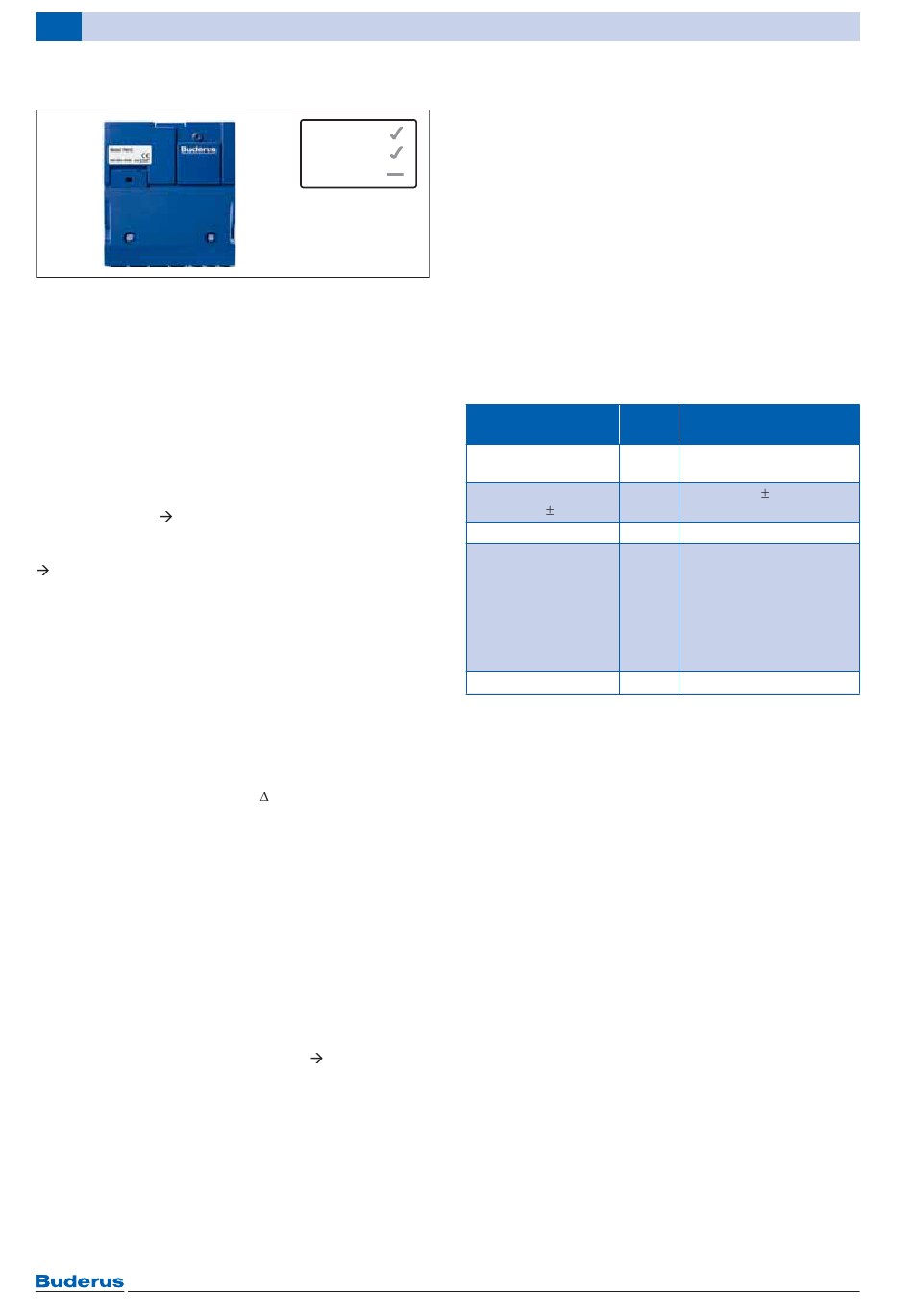

Bild 72 Pumpeneffizienzmodul PM10
Das Pumpeneffizienzmodul PM10 dient zur Drehzahl-
regelung für eine modulierende Kesselkreispumpe über
0-10 V. Ziel ist die Reduzierung von Betriebskosten
durch erhöhten Brennwertnutzen sowie Stromein-
sparung bei der Kombination Brennwertkessel Logano
plus GB312 oder GB402 mit hydraulischer Weiche (Ein-
oder Mehrkesselanlage) sowie mit Brennwert-Wand-
geräten GB162.
Die regelungstechnische Einbindung erfolgt immer in
Kombination mit einem separatem Weichentemperatur-
fühler und Heizkreismodul MM50/MM100 oder
Logamatic 4000 ( Bild 73, bei Mehrkesselanlagen ein
PM10 pro Kessel) sowie einer Kesselkreispumpe mit
0...10-V-Schnittstelle (Empfehlung: Grundfos oder Wilo,
Katalog Teil 6, Kapitel 4).
Zur Inbetriebnahme der Pumpe ist ein Pumpen-Service-
tool (z. B. Wilo IR-Monitor oder Grundfos R100)
erforderlich. Die Pumpenhersteller bieten auf Wunsch
einen Inbetriebnahmeservice für die Pumpe (auf Anfrage
beim Pumpenhersteller).
Bei einer Kombination mit Logamatic 41xx und FM456 /
FM457 / FM458, ist zur Inbetriebnahme des PM10 ein
RC300 erforderlich, der im laufenden Betrieb nicht mehr
benötigt wird.
„FlowControl":
Das Regelverfahren der Kesselkreispumpe ist wählbar
zwischen Temperaturdifferenz ( T einstellbar) und
leistungsabhängig von der Kesselleistung.
Bei Einstellung Temperaturdifferenz wird die Kessel-
kreispumpe so angesteuert, dass eine leichte Anhebung
der Kesselvorlauftemperatur gegenüber der Weichen-
vorlauftemperatur gegeben ist (Grundeinstellung =
2,5 K). Somit wird eine Beimischung in der Weiche aus
dem Heizungsvorlauf in den Heizungsrücklauf wirksam
vermieden.
Wenn statt der hydraulischen Weiche ein Plattenwärme-
tauscher oder ein druckloser Verteiler installiert wird:
▶ PM10 mit der Einstellung leistungsabhängige
Regelung betreiben.
Die Pumpe wird bauseits direkt an eine 230-/400-V-
Spannungsversorgung angeschlossen (
Seite 98).
96
Weitere Eigenschaften
• Codierte und farblich gekennzeichnete Stecker
• Interne Kommunikation über Daten-BUS EMS/
EMS
EMS plus
• Modul für Logano plus GB312 und GB402 sowie
MC100
• Betriebs- und Störungsanzeige über LED
• Wandinstallationssockel zum Einclipsen des Moduls
• Zugentlastung für alle Anschlusskabel
6 720 809 132-62.1T
• Klemmabdeckung
• Schutzart des Moduls bei Wandinstallation IP 40
• Inklusive Weichentemperaturfühler
• Inklusive Installationsmaterial
• Ein Modul pro Kessel
Technische Daten
Technische Daten
Abmessungen
(B × H × T)
Betriebsspannung
(bei 50 Hz
Leistungsaufnahme
Ansteuerung Kessel-
pumpe
BUS-Schnittstelle
Tab. 31 Technische Daten Pumpeneffizienzmodul PM10
Bild 75,
EMS plus
Logamax plus GB162 zum Einbau in den Kessel oder
zur Wandinstallation
Einheit
mm
V
4 %)
VA
A
–
Logamatic EMS plus – 6 720 809 132 (2014/03)
Pumpeneffizienzmodul
PM10
(130 × 140 × 40)
230 10 %
2
Potenzialfreier Kontakt,
maximal 15 V/50mA
sowie 0...10-V-Signal,
Spannungsversorgung
bauseits direkt an
230V-Netz
(siehe Anschlussplan)
EMS
