10 Anlagenbeispiele
1 A G H K
SM200
4 5 6
3 7
2 8
1 9
10
0
4 5 6
3 7
2
8
1 9
10 10
0
H
VS1/PS2/PS3 VS1/PS2/PS3 VS1/PS2/PS3
N 74 75 N 74 75 N 74 75
4
74 75
N N
M M
N L
VS3
M
PS9 PS4

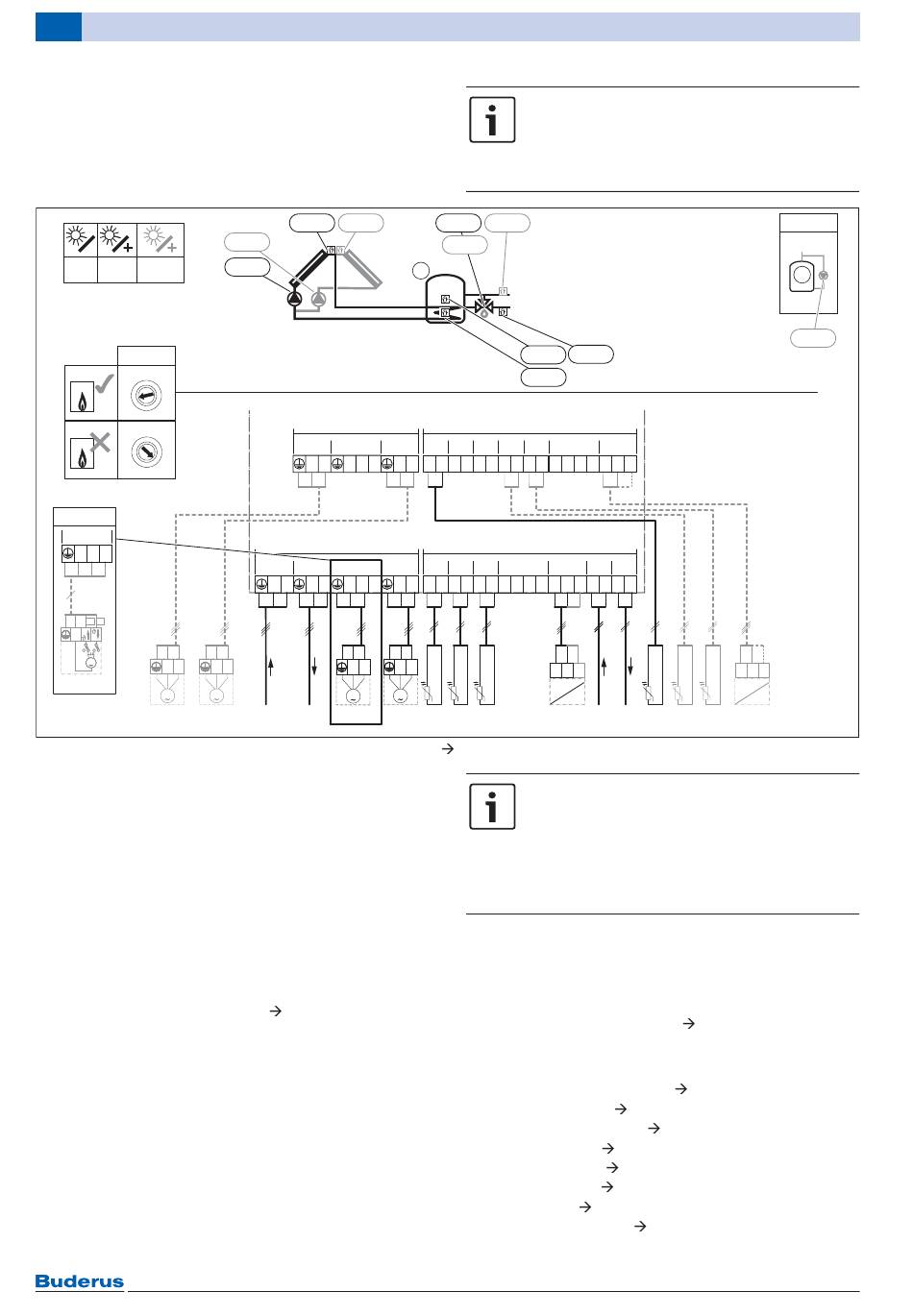

Bild 102 Solarkonfiguration RC300 / SC300: 1A(G)(H)(K);
[1] Basis Solarsystem
A Heizungsunterstützung Speicher 1
G Zweites Kollektorfeld (optional)
H Rücklauftemperatur Regelung („Premix Control")
K Thermische Desinfektion (optional)
Geregelte Anlagenkomponenten
• Ein raum- oder außentemperaturgeführter Heizkreis
mit Stellglied
• Eine hydraulische Weiche, Anschluss des Weichen-
fühlers am ersten Heizkreismodul
• Solaranlage mit Thermosiphon-Kombispeicher,
Warmwasserbereitung über 3-Wege-Ventil
• Variante mit „Premix Control"
Seite 127
Regelungstechnische Ausstattung
• Eine System-Bedieneinheit RC300 in Verbindung mit
einem EMS-Wärmeerzeuger
• Ein Solarmodul SM200
126
TS1 TS7
PS4
PS1
G
120/230 V AC
PS5 VS2
N 63 N 43 44
120/230 V AC
VS1/PS2/PS3
120/230VAC 120/230VAC
N L N L N 74 75
N L
N L
M
M
230 V AC 230 V AC
VS1
Kapitel 10.5.2,
Diese Anlagenhydraulik (Hydrauliknummer
6720806043) sowie weitere Varianten dazu
können Sie der Buderus-Hydraulik-
datenbank entnehmen unter
www.buderus.de/hydraulikdatenbank.
VS1 TS8
VS3
1
H
TS3
TS2
≤ 24 V
PS4 TS4 TS5 TS6 TS7 TS8
N 63 1 2 1 2 1 2 1 2 1 2 1 2 3 4 1
≤ 24 V
PS1 TS1 TS2 TS3 IS1 OS1
N 63 1 2 1 2 1 2 1 2 3 4 1
N L
1 2
PWM
M
0-10V
PS1 TS1 TS2 TS3 PS1
Kapitel 3.7
Der Umbausatz MC10/RC300 ist zur Nach-
rüstung bestehender bodenstehender ein-
stufiger Kessel nutzbar.
Zur Nachrüstung einer bestehenden Anlage
mit der hier beschriebenen Solarfunktion
kann alternativ zu RC300 der Solar-Autark-
regler SC300 verwendet werden.
• Das Umschaltventil VS1 wird zwischen Stellung „Auf"
(Stellung Speicher) und „Zu" (Stellung Bypass) um-
geschaltet.
• Eine weitere Variante dieser Anlagenhydraulik in
Verbindung mit Rücklauftemperaturregelung über
Mischer („Premix Control")
Seite 127
Funktionsbeschreibung
• Kesseltemperaturregelung
• Heizkreisregelung
• Warmwasserbereitung
• Solarfunktionen
• Heizkreismodule
• Weitere Module
• Solarmodule
• Solarstation KS0110
