Installation und Inbetriebnahme
3
Einstellungen für die Verwendung als Fernbedienung
Zur Verwendung als Fernbedienung muss eine RC300 am glei-
chen Bus wie die RFM200 angeschlossen sein.
Zur erneuten Kontrolle zeigt das Display die Stärke des Funksi-
gnals.
▶ Durch Drücken des Auswahlknopfes fortfahren.
Signalstärke Signalstärke
Wird eine RC300 erkannt, fragt das Display, ob die geführten
Grundeinstellungen verlassen werden können.
▶ JA auswählen.
Fertig? Fertig?
Die Konfiguration als Fernbedienung ist abgeschlossen.
▶ RC300 in Betrieb nehmen ( Installationsanleitung
RC300).
▶ RC200 RF an der RC300 entweder im Servicemenü des zu-
geordneten Heizkreises oder mit dem Konfigurationsassis-
tenten konfigurieren ( Installationsanleitung RC300).
Als Fernbedienung zeigt die RC200 RF ein reduziertes Menü an
( Übersicht Servicemenü). Alle weiteren Einstellungen wer-
den an der RC300 vorgenommen und angezeigt.
10
0010007066-001
0010007087-001

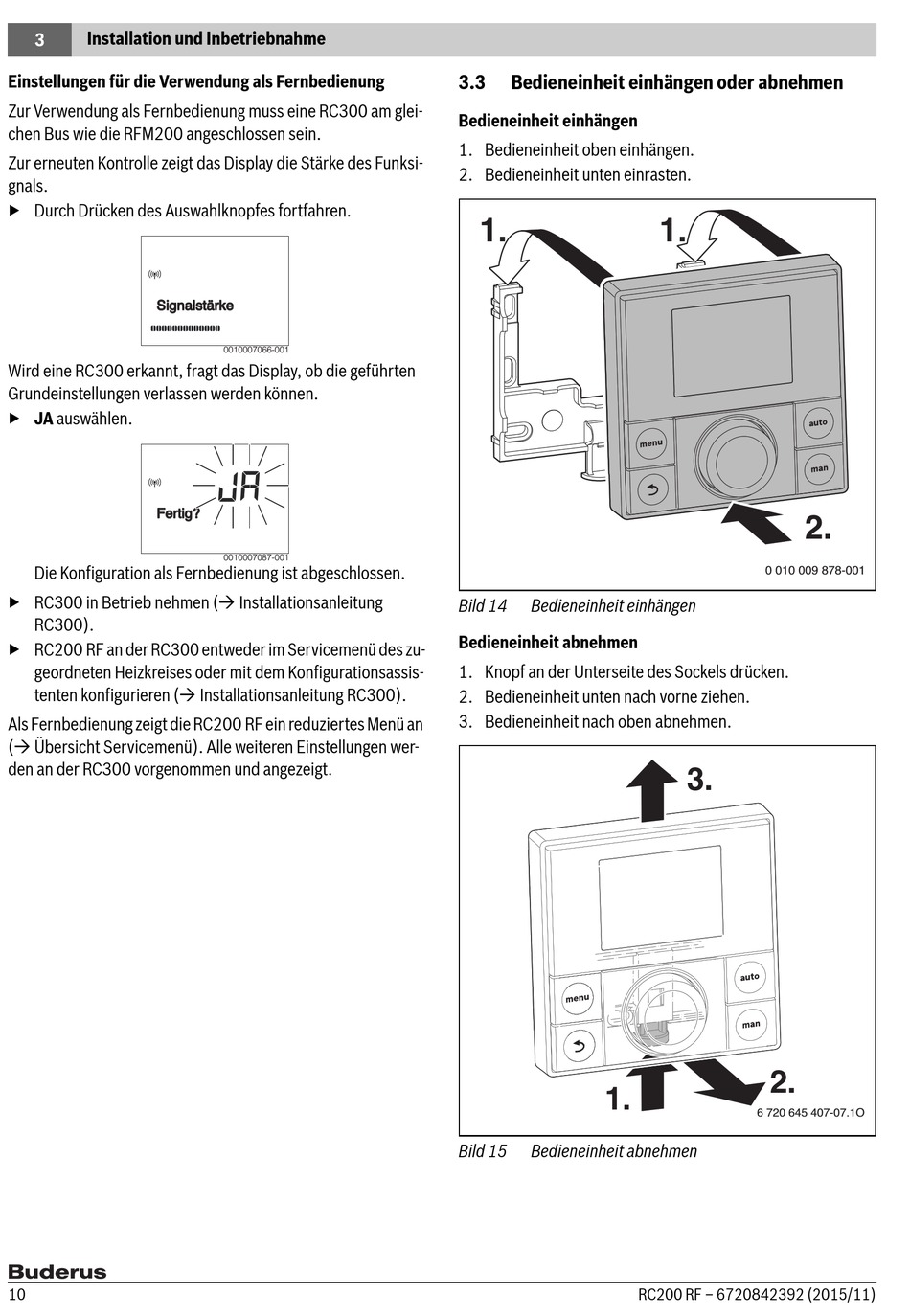

3.3 Bedieneinheit einhängen oder abnehmen
Bedieneinheit einhängen
1. Bedieneinheit oben einhängen.
2. Bedieneinheit unten einrasten.
1.
Bild 14 Bedieneinheit einhängen
Bedieneinheit abnehmen
1. Knopf an der Unterseite des Sockels drücken.
2. Bedieneinheit unten nach vorne ziehen.
3. Bedieneinheit nach oben abnehmen.
1.
Bild 15 Bedieneinheit abnehmen
1.
2.
0 010 009 878-001
3.
2.
6 720 645 407-07.1O
RC200 RF – 6720842392 (2015/11)
