Festbrennstoff-Kessel in Kombination

10.6.1 Bodenstehender Öl-/Gas-Kessel mit Logamatic EMS plus in Kombination mit Festbrennstoff-Kessel
PZ
PS
FW
Logalux SU

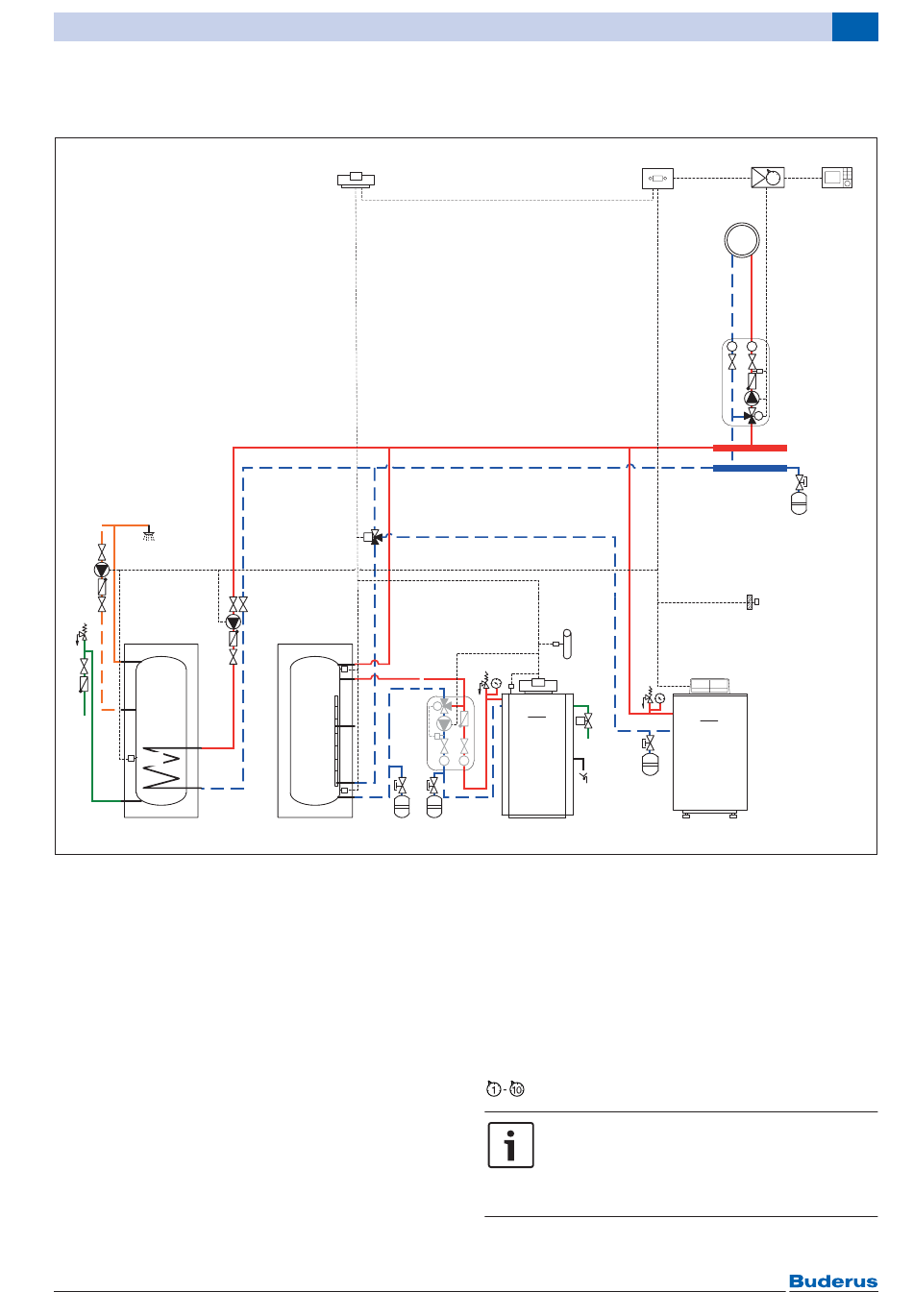

Bild 113 Bodenstehender Öl-/Gas-Kessel mit Logamatic EMS plus in Kombination mit Festbrennstoff-Kessel,
Puffer-Alternativ-Schaltung
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger oder an der Wand
3 In der Station
2114 Regelgerät
FA Außentemperaturfühler
FAG Abgastemperaturfühler
FK Vorlauftemperaturfühler
FPO Temperaturfühler Pufferspeicher oben
FPU Temperaturfühler Pufferspeicher unten
FW Speichertemperaturfühler
Logano Öl-/Gas-Kessel
MC10 Mastercontroller
MM50 Heizkreismodul
PC1 Heizungspumpe (Sekundärkreis)
PP Heizungspumpe (Primärkreis)
PR Pufferspeicher
Logamatic EMS plus – 6 720 809 132 (2014/03)
2114
1
SU
M
FPO
T
PP
FPU
Logalux PR...
FK FAG
Buderus
T
T T
RTA
Logano S161
PS Speicherladepumpe
PZ Zirkulationspumpe
RC300 System-Bedieneinheit
RTA Rücklauftemperaturanhebung
SU 3-Wege-Umsteuerventil oder Warmwasser-
speicher
TC1 Vorlauftemperaturfühler
VC1 3-Wege-Mischer
Stellung Kodierschalter
Diese Anlagenhydraulik (Hydrauliknummer
6720806046) sowie weitere Varianten dazu
können Sie der Buderus-Hydraulik-
datenbank entnehmen unter
www.buderus.de/hydraulikdatenbank.
Anlagenbeispiele
MM50
MC10
1/3
1
1
T T
TC1
PC1
VC1
M
FA
Buderus
Logano
6 720 806 046-01.1T
10
RC300
2
137
