3 Solarfunktionen
3.8 Überspannungsschutz für Kollektor-
temperturfühler
Der Kollektortemperaturfühler im Führungskollektor
kann wegen seiner exponierten Lage auf dem Dach
während eines Gewitters Überspannungen auffangen.
Diese Überspannungen können den Temperaturfühler
zerstören.
Der Überspannungsschutz ist kein Blitzableiter. Er ist für
den Fall konzipiert, dass ein Blitz im weiteren Umfeld der
Solaranlage einschlägt und dabei Überspannungen
erzeugt. Schutzdioden begrenzen diese Überspannun-
gen auf einen für die Regelung unschädlichen Wert.
▶ Anschlussdose im Bereich der Kabellänge des Kollek-
tortemperaturfühlers FSK vorsehen (
FSK
V
Logasol
KS...
V

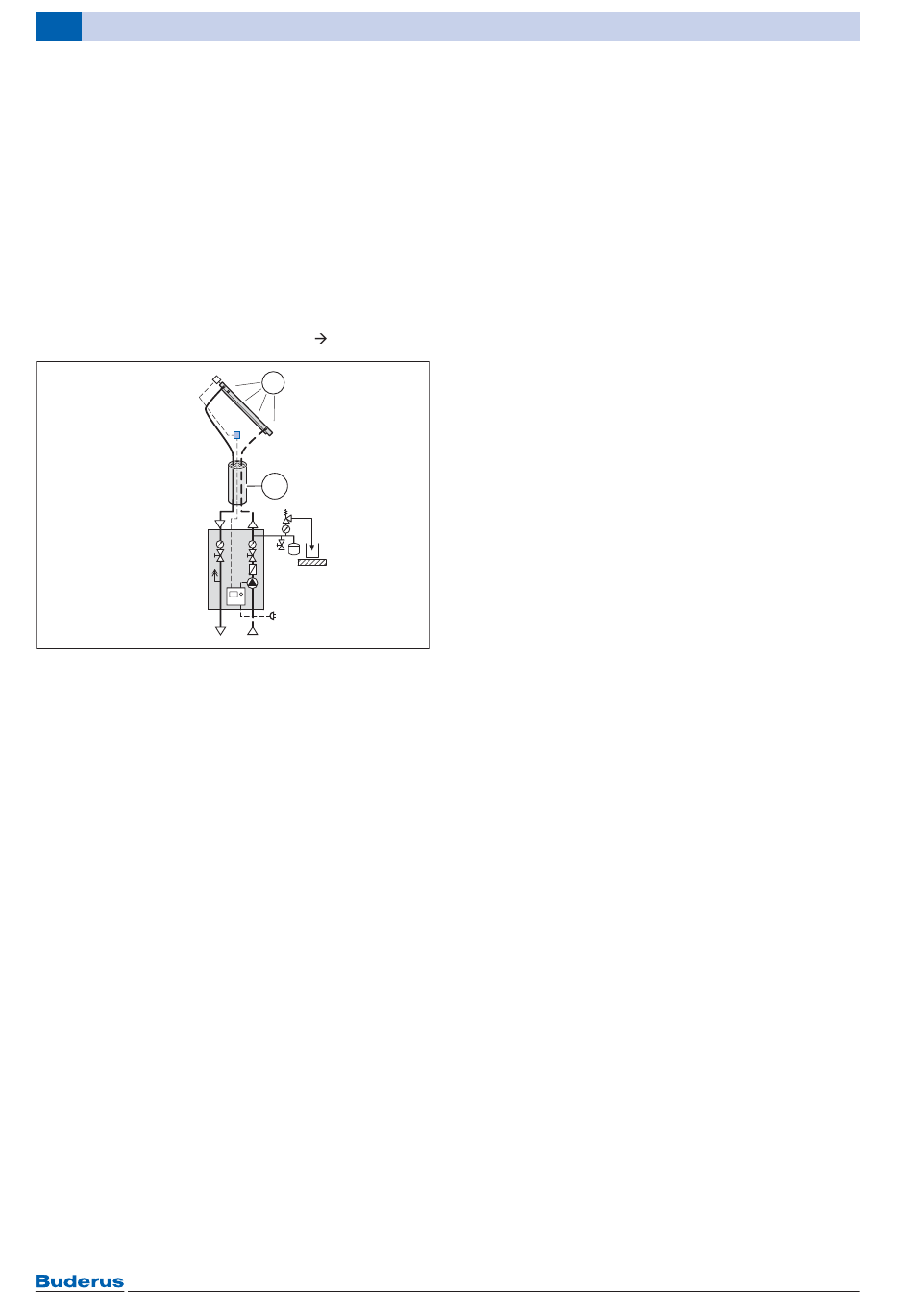

Bild 13 Überspannungsschutz für die Regelung
(Installationsbeispiel)
FSK Kollektortemperaturfühler
(Lieferumfang der Regelung)
KS... Solarstation Logasol KS0105 mit integrierter
Solarregelung SC...
AG Ausdehnungsgefäß
R Rücklauf
SP1 Überspannungsschutz
V Vorlauf
40
Bild 13).
SP1
SKN4.0
SKS4.0
SKT1.0
1
R
MAG
230 V
50 Hz
R
6 720 808 832-22.1T
Logamatic EMS plus – 6 720 809 132 (2014/03)
