9 Kombination EMS-Wärmeerzeuger und Logamatic 4000
9.2

Bedieneinheiten des Regelsystems Logamatic 4000

Bedieneinheiten MEC2, BFU und BFU/F
Bei einer raumtemperaturgeführten Betriebsweise wird
die Vorlauftemperatur des Heizkreises in Abhängigkeit
von der Temperatur beeinflusst, die in einem Referenz-
raum gemessen wurde.
Für diese Art der Regelung ist in der Bedieneinheit MEC2
( Bild 87) ein Raumtemperaturfühler integriert.
Weicht die im Display der Bedieneinheit MEC2 an-
gezeigte Raumtemperatur von der Istraumtemperatur ab
(gemessen mit einem Thermometer), bietet die MEC2
mit der Funktion „Kalibrierung" eine Abgleichfunktion
für den Raumtemperaturfühler.

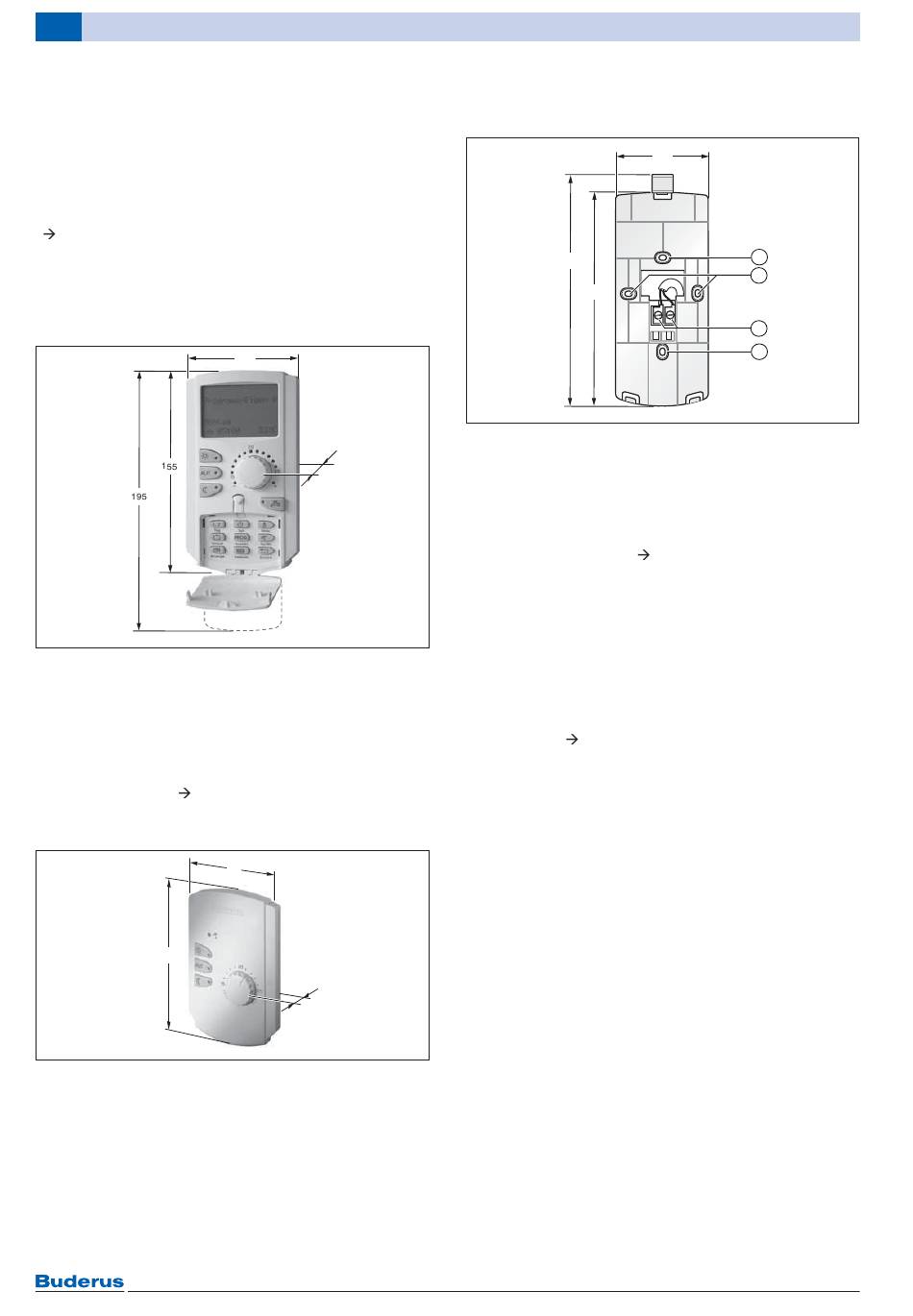

Bild 87 Bedieneinheit MEC2 – für den Betrieb als Fernbe-
dienung mit Raumtemperaturfühler ausgestattet
(Maße in mm)
An ein digitales Regelgerät vom Regelsystem Logamatic
4000, d. h. je Controller-Modul CM431, darf nur eine
Bedieneinheit MEC2 angeschlossen werden. Für die
separate Bedienung der anderen Heizkreise ist je eine
Bedieneinheit BFU ( Bild 88) mit integriertem Raum-
temperaturfühler einzuplanen (Bedieneinheit BFU/F mit
Funkuhrempfang).
120
Bild 88 Bedieneinheit BFU mit integriertem Raumtempe-
raturfühler – BFU/F zusätzlich mit Funkuhremp-
fänger (Maße in mm)
Es können allerdings auch mehrere Heizkreise einer Be-
dieneinheit MEC2 zugeordnet werden. Die Raumtempe-
ratur-Sollwerte, Sommer-/Winter-Grenzwerte,
Ferienbetriebeinstellungen sowie Betriebsarten-
umschaltung wirken sich dann auf alle Heizkreise aus,
die der Bedieneinheit MEC2 zugeordnet sind.
110
85
35
6 720 645 180-50.1il
8 5
30
6 720 645 180-51.1il
Raummontage-Set für Bedieneinheit MEC2
150
140
–
Bild 89 Wandhalter für die Bedieneinheit MEC2
(Maße in mm)
[1] Löcher für Installation auf eine Unterputzdose
[2] Löcher für beliebige Wandinstallation
[3] Elektrischer Anschluss des Wandhalters
(2 × 0,4 ... 0,75 mm
Das Raummontage-Set (
halter für die Bedieneinheit MEC2 sowie ein Kessel-
Display. Der Wandhalter kann in einem beliebigen Raum
bis maximal 100 m vom Regelgerät entfernt installiert
werden. Für den Anschluss genügt ein 2-adriges Kabel
mit einem Aderquerschnitt von 0,4 mm
das ab 50 m Länge abgeschirmt sein sollte.
Eine elektromagnetische Abschirmung ist auch not-
wendig, wenn Kleinspannungskabel zusammen mit
Leistungskabeln (230 V AC) in einem Kabelkanal verlegt
werden (EMV Seite 144).
Das Kessel-Display wird am Regelgerät eingesteckt und
informiert anstelle der Bedieneinheit MEC2 über den
aktuellen Betriebszustand der Anlage.
Logamatic EMS plus – 6 720 809 132 (2014/03)
65
1
2
+
3
1
6 720 645 180-52.1il
2
)
Bild 89) enthält einen Wand-
2
bis 0,75 mm
2
,
