10.5 Einkesselanlagen mit solarer Warmwasserbereitung und Heizungsunterstützung
10.5.1 Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung
SM200
4
1
TS1
PS1
T

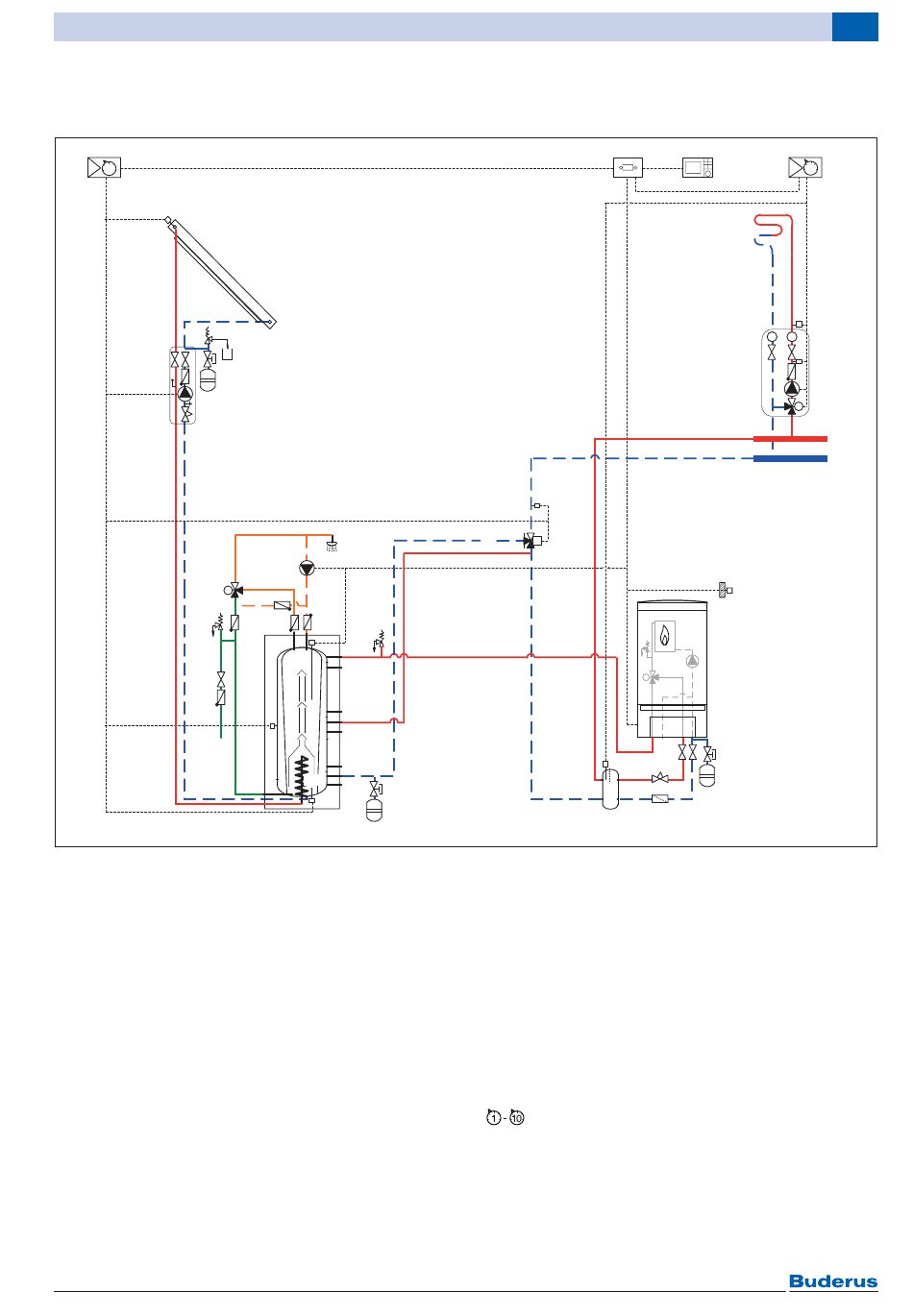

Bild 101 Gas-Brennwertgerät mit Logamatic EMS plus, ein solarer Verbraucher
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger oder an der Wand
4 In der Station oder an der Wand
5 An der Wand
BC10 Basiscontroller
GB162 Wandhängendes Gas-Brennwertgerät
KS0110 Solarstation
MC1 Temperaturbegrenzer
MM100 Heizkreismodul
SM200 Modul für erweiterte Solaranlagen
TC1 Vorlauftemperaturfühler
T0 Weichentemperaturfühler
T1 Außentemperaturfühler
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den
Speicher
Logamatic EMS plus – 6 720 809 132 (2014/03)
KS0110
PW2
TW1
TS3
TS2
Logalux PL.../2S
BC10
1
TS4
AB
A
M
VS1
B
T0
Logamax plus GB162
TW1 Speichertemperaturfühler
PC1 Heizungspumpe
PL Warmwasserspeicher
PS1 Solarpumpe Kollektorfeld 1
PW2 Zirkulationspumpe
VC1 3-Wege-Mischer
VS1 3-Wege-Umschaltventil für Heizungs-
unterstützung;
Stellung „Auf" = Speicher,
Stellung „Zu" = Stellung Bypass
RC300 System-Bedieneinheit
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit RC300,
Stellung „10" bei Kombination mit SC300
Anlagenbeispiele 10
RC300 MM100
2 5
1
MC1
T T
TC1
PC1
VC1
M
T1
6 720 806 043-01.1T
125
