10.5.4 Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung,
zweitem Kollektorfeld und 2 solaren Verbrauchern
SM200
4
1
TS1
KS0110
PS1
AB
VS2
T
TW1
TS5
Logalux SM...

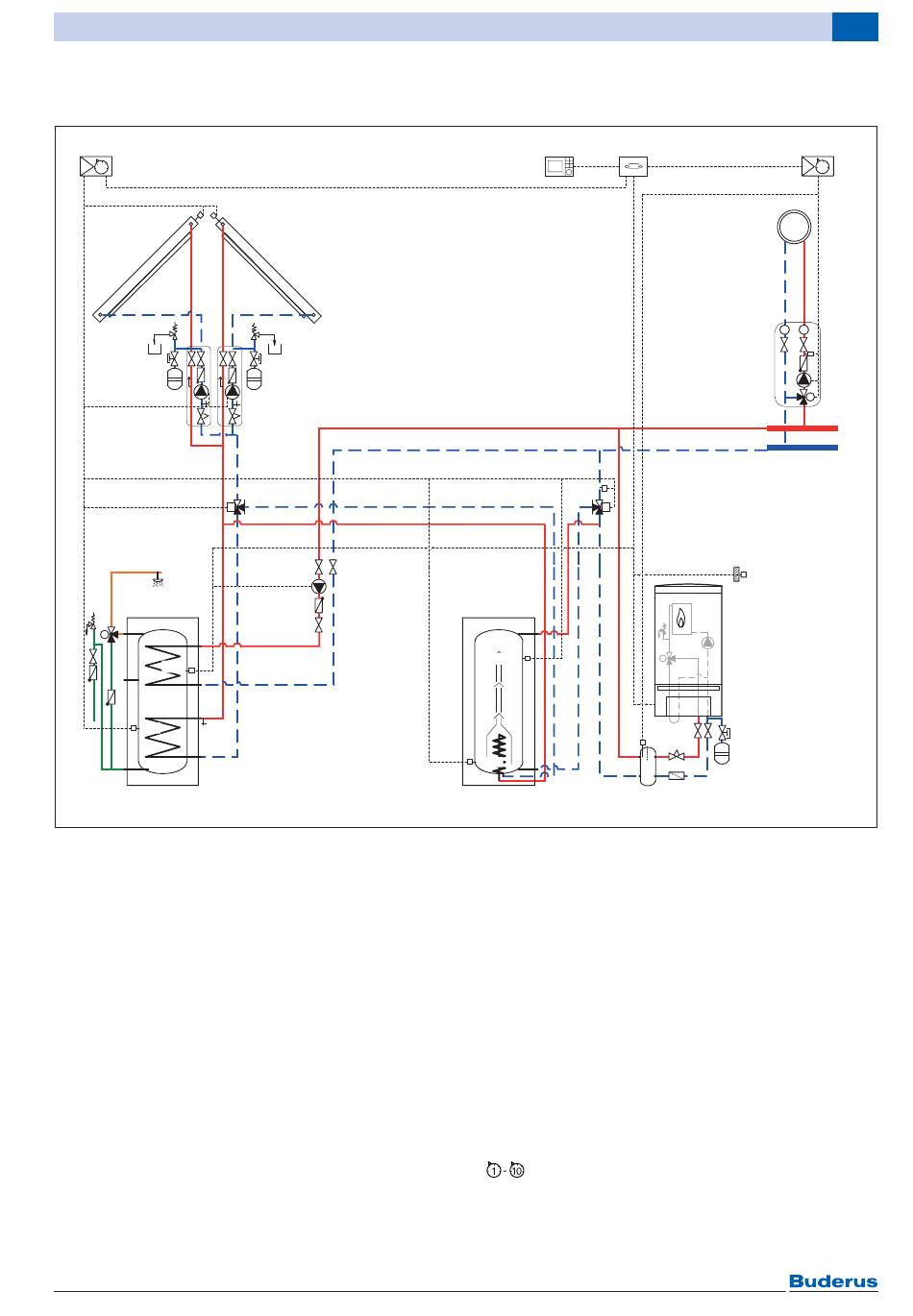

Bild 107 Brennwertgerät mit Logamatic EMS plus, 2 solare Verbraucher
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger oder an der Wand
3 In der Station
4 In der Station oder an der Wand
BC10 Basiscontroller
GB162 Wandhängendes Gas-Brennwertgerät
KS01... Solarstation
MM50 Heizkreismodul
PC1 Heizungspumpe
PL Warmwasserspeicher
PW1 Speicherladepumpe
PS1 Solarpumpe Kollektorfeld 1
PS4 Solarpumpe Kollektorfeld 2
RC300 System-Bedieneinheit
SM200 Modul für erweiterte Solaranlagen
SM Warmwasserspeicher
T0 Weichentemperaturfühler
T1 Außentemperaturfühler
TC1 Vorlauftemperaturfühler
Logamatic EMS plus – 6 720 809 132 (2014/03)
TS7
KS0110
PS4
A
M
B
PW1
RC300 BC10
2
TS4
VS1
AB
M
A
B
TS3
TS2
Logalux PL Logamax plus GB162
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den Spei-
cher
TS5 Temperaturfühler Speicher 2 unten
TS7 Temperaturfühler Kollektorfeld 2
TW1 Speichertemperaturfühler
VC1 3-Wege-Mischer
VS1 3-Wege-Umschaltventil für Heizungsunter-
stützung
Stellung „Auf" = Speicher
Stellung „Zu" = Stellung Bypass
VS2 3-Wege-Umschaltventil für zweiten Speicher mit
Ventil (Zweiter Verbraucher)
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit RC300,
Stellung „10" bei Kombination mit SC300
Anlagenbeispiele
MM50
1
1
T T
PC1
VC1
M
T1
T0
6 720 806 064-01.1T
10
1/3
TC1
