Buderus Logamatic EMS plus Planungsunterlage Für Den Fachmann Seite 47

Beschriftung/
Symbol Funktion
Ein/Aus-Temperaturregler, potenzial-
frei
Anschluss für externes Regelsystem
mit EMS-BUS-Ansteuerung
EMS EMS
Anschluss für externen Schaltkontakt,
potenzialfrei, z. B. Temperatur-
begrenzer für Fußbodenheizung (im
Auslieferungszustand gebrückt)
Anschluss für Außentemperaturfühler
Anschluss für Speichertemperatur-
fühler (NTC)
Anschluss für externen Vorlauf-
temperaturfühler, z. B. Weichenfühler
Ohne Funktion
Ohne Funktion
LR
Ohne Funktion
LR
230-V-Ausgang zur Spannungs-
versorgung externer Module (z. B.
SM10, WM10, MM10), über Haupt-
schalter geschaltet
Anschluss für Speicherladepumpe
(230 V, maximal 100 W) oder externes
3-Wege-Ventil (230 V)
Anschluss für Zirkulationspumpe
(230 V, maximal 100 W)
Anschluss für Heizungspumpe für
Primärkreis oder Sekundärkreis
(230 V, maximal 250 W)
Spannungsversorgung 230 V
Sicherung Spannungsversorgung
Fuse
5AF

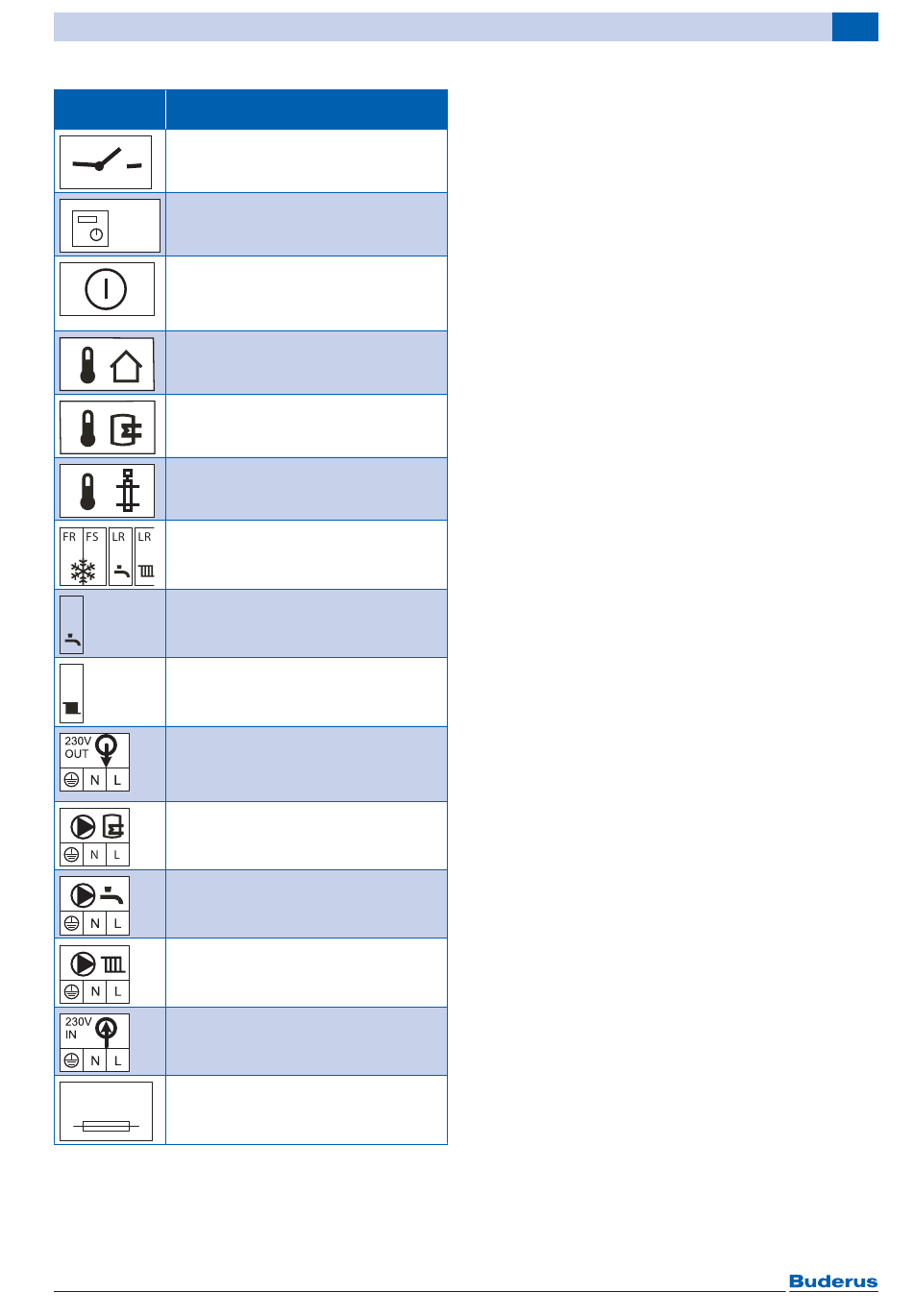

Tab. 8 Klemmenbelegung Anschlussleiste für externes
Zubehör
Logamatic EMS plus – 6 720 809 132 (2014/03)
Regelgeräte der EMS-Wärmeerzeuger 4
47
