4 Regelgeräte der EMS-Wärmeerzeuger
4.4 Bodenstehender Wärmeerzeuger mit Regelgerät MC100
Der Mastercontroller Logamatic MC100 dient als Grund-
bedieneinheit des bodenstehenden Wärmeerzeugers
Logano plus GB145 mit dem Regelsystem
Logamatic EMS plus. Der MC100 beinhaltet den Basis-
controller BC100 mit Display.

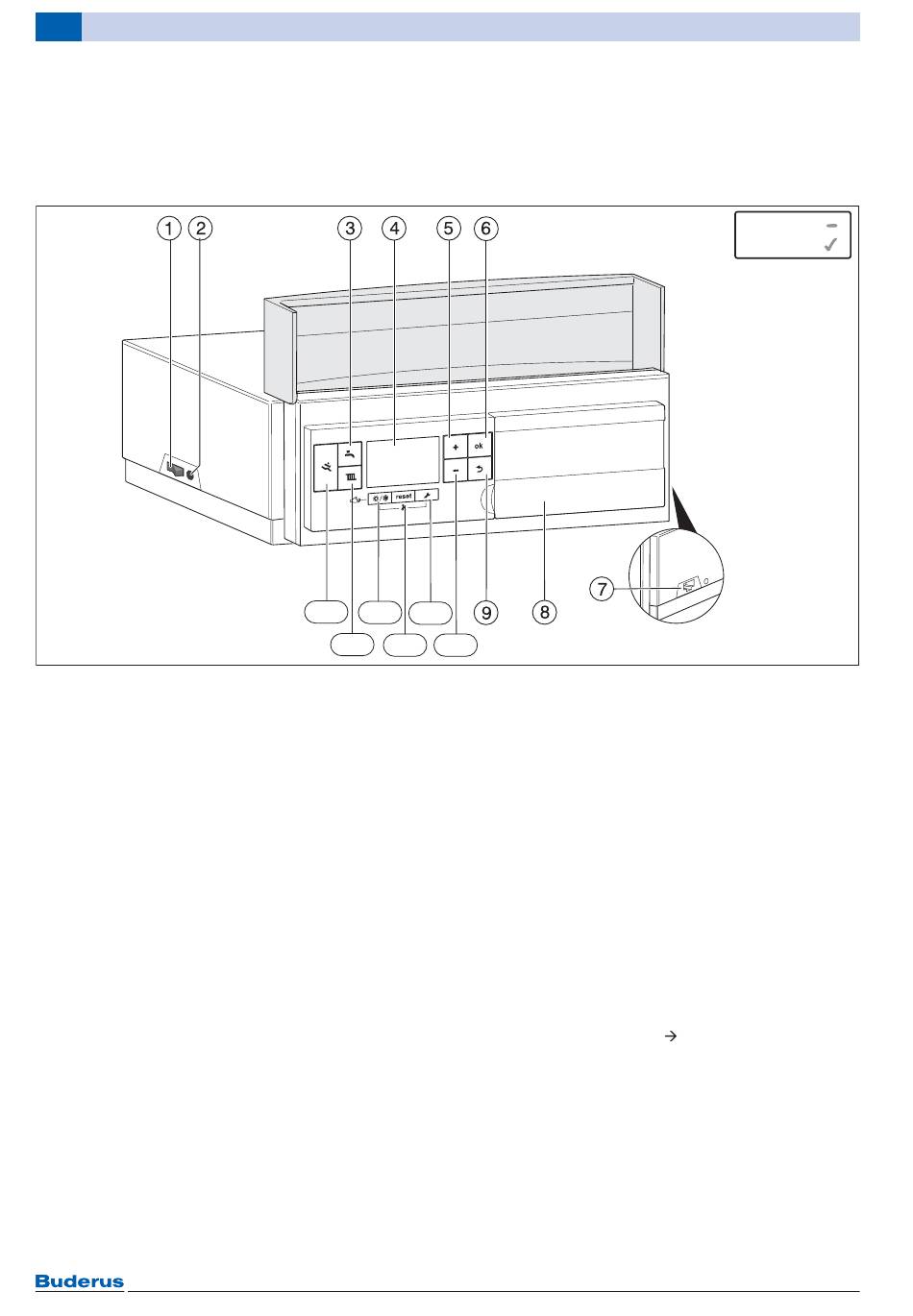

Bild 24 Basiscontroller Logamatic EMS plus BC100 — Bedienelemente
[1] Hauptschalter
[2] gerätsicherung 6,3 A
[3] Taste „Warmwasser"
[4] Display BC100
[5] Taste „Plus"
[6] Taste „ok"
[7] RJ45-Schnittstelle (zum DSL-Router)
[8] Abdeckung: Hier kann eine Bedieneinheit
Logamatic EMS plus RC300 eingebaut sein
(Zubehör)
[9] Taste „Zurück"
[10] Taste „Minus"
[11] Taste „Service"
[12] Taste „Reset"
[13] Taste „Sommer-/Winterbetrieb"
[14] Taste „Heizung"
[15] Diagnoseschnittstelle
50
15
13
11
14
12 10
• Installationsraum zur Positionierung von 2 Funktions-
modulen xM50 oder xM100
• Kommunikationsschnittstelle zum Feuerungs-
sicherheitsautomaten SAFe
• Spannungsversorgung für den Kessel mit SAFe und
für die im MC100 eingebauten Funktionsmodule
• Brenneransteuerung durch Bestimmung des Kessel-
sollwerts mithilfe der vorhandenen Anforderungen
• Ansteuerung der internen Heizungspumpe oder der
Heizungspumpe von Heizkreis 1, geeignet für Hoch-
effizienzpumpen
• Regelung der Warmwasserbereitung durch
Überwachung der Warmwassertemperatur über einen
Temperaturfühler und Ansteuerung der Speicherlade-
pumpe oder des 3-Wege-Umschaltventils
• Ansteuerung einer Zirkulationspumpe
• Bedienung und Fernüberwachung der Anlage über
Smartphone (integriertes Gateway web KM200, Funk-
tionsumfang web KM200
• Anschlussmöglichkeit I2 für externe Wärme-
anforderung über Schaltkontakt oder 0...10 V
(Temperatur oder Leistung)
• Anschlussmöglichkeit Antiheberventil
• Externe Verriegelung des EMS-Kessels durch einen
zweiten Wärmeerzeuger bei Anlagen mit
2 Schornsteinen (I3)
• Anschlussmöglichkeit Kontakt Sammelstörmeldung
6 720 641 351-48.2O
Kapitel 8.1, Seite 105)
Logamatic EMS plus – 6 720 809 132 (2014/03)
