11 Installationshinweise
Außentemperaturfühler
Der Außentemperaturfühler wird am Wärmeerzeuger an-
geschlossen.
Anleitungen des Wärmeerzeugers beim elektrischen An-
schluss beachten.

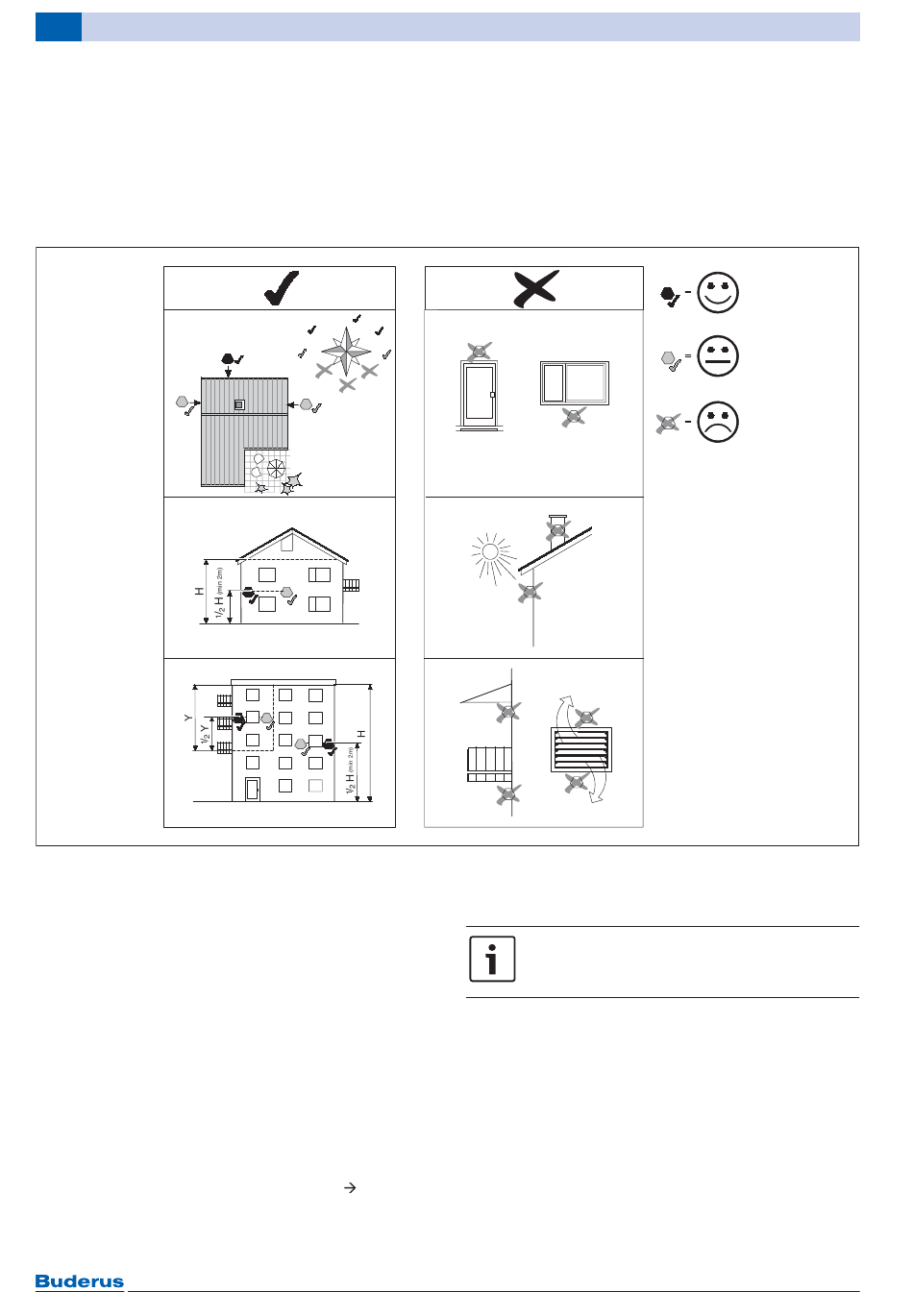

Bild 121 Installationsort des Außentemperaturfühlers (bei außentemperaturgeführter Regelung mit oder ohne Einfluss der
Raumtemperatur)
11.2 Elektromagnetische Verträglichkeit EMV
Die Regelgeräte der Regelsysteme Logamatic EMS,
EMS plus und Logamatic 4000 entsprechen den gültigen
Vorschriften und Richtlinien nach DIN EN 60730-1,
DIN EN 50082 und DIN EN 50081-1.
Für einen störungsfreien Betrieb ist allerdings der Ein-
fluss übermäßig starker Störquellen durch eine geeigne-
te Installation zu vermeiden. Bei der Kabelführung
berücksichtigen, dass Kabel mit Versorgungsspannun-
gen (230 V AC oder 400 V AC) nicht parallel zu Klein-
spannungskabeln (BUS-Leitung, Fühlerkabel oder
Fernbedienungskabel) verlaufen.
Bei der gemeinsamen Verlegung von Leistungs- und
Kleinspannungskabeln in einem Kabelkanal sind für
Kleinspannungen abgeschirmte Kabel vorzusehen
(Kabelempfehlungen und weitere Hinweise
Kapitel 11.1).
144
Bei Verlängerung der Fühlerleitung muss beachtet wer-
den:
• maximal zulässige Länge: 100 m Aderquerschnitte:
Das Erreichen dieses Aderquerschnitts ist durch Ader-
zahlerhöhung möglich (2 Adern LiYCY (TP) mit 0,75 mm
Querschnitt ergeben 1,5 mm
N
NW NE
E
W
SE
SW
S
2
0,4...0,75 mm (z. B. J-Y(St) 2 × 2 × 0,6).
Besonders ist auf eine korrekte Erdung der
gesamten Anlage sowie den fehlerfreien An-
schluss des Schutzleiters (PE) zu achten.
Logamatic EMS plus – 6 720 809 132 (2014/03)
2
Querschnitt).
