Fremdbrenner-Modul BRM10

Logamatic
MC10
SAFe-BUS
BRM10

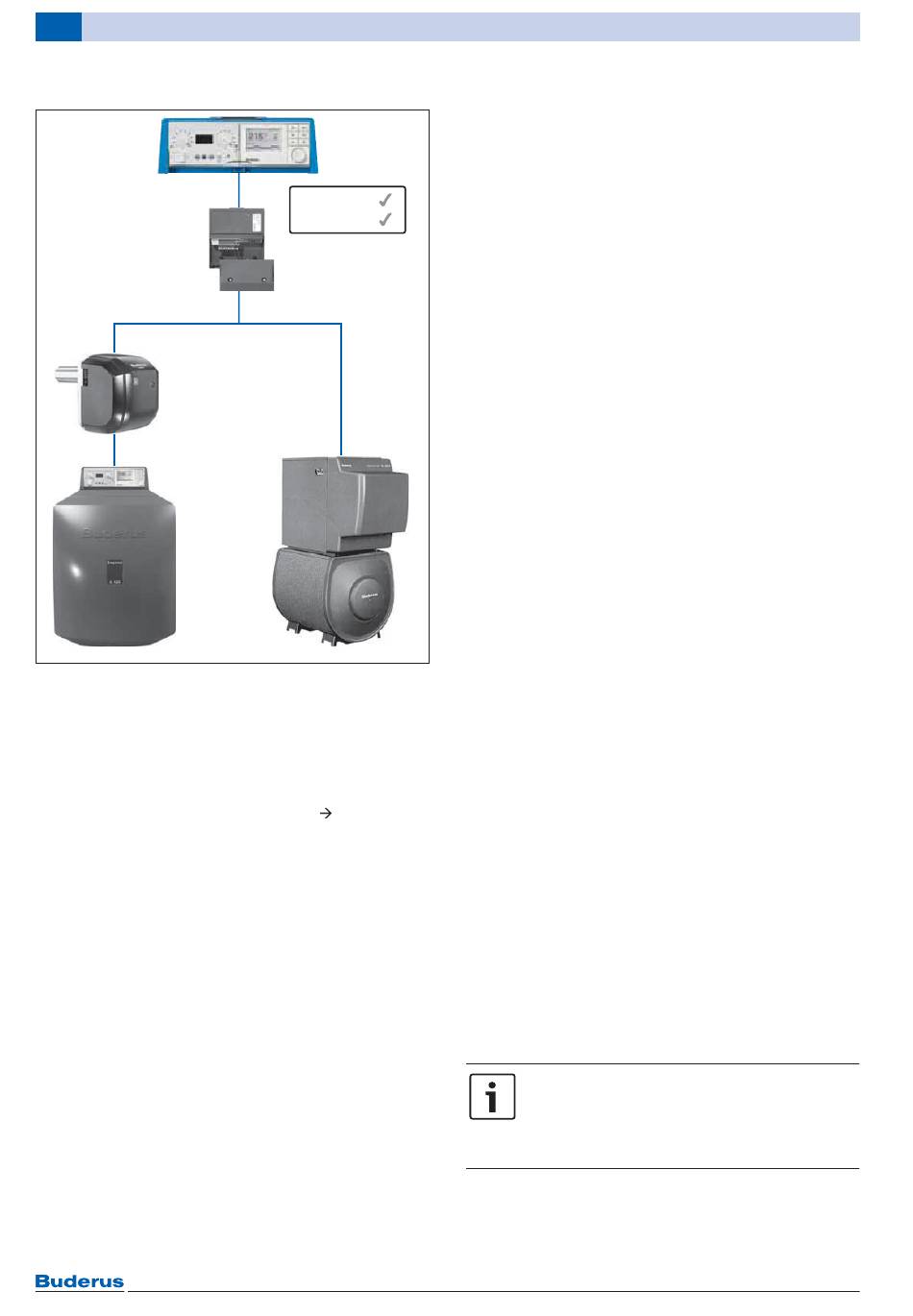

Bild 62 Fremdbrenner-Modul BRM10 und seine Einsatz-
möglichkeiten
BRM10 Fremdbrenner-Modul
MC10 Mastercontroller
SAFe-BUS SAFe-BUS-Verbindung
1)
Anschluss mit 7-poligem Stecker
Das Fremdbrenner-Modul BRM10 kann gleichzeitig für
folgende 2 Funktionen genutzt werden (
• Schnittstelle für Regelsystem Logamatic EMS/
EMS plus:
Beim BRM10 handelt es sich um eine Schnittstelle,
die eine Adaptierung vom Mastercontroller Logamatic
MC10, MC40 oder MC100 auf jeden standardisierten
7-poligen Stecker ermöglicht. Mithilfe des Moduls
kann das Regelsystem Logamatic EMS/EMS plus an
jeden beliebigen Kessel mit einstufigem Öl- oder Gas-
brenner installiert werden. Außerdem kann das Modul
dazu verwendet werden, einen beliebigen einstufigen
Brenner mit einem handelsüblichen 7-poligen Stecker
an einen EMS-Kessel zu installieren (z. B. an den
G125).
• Unterbrechung des Brennerbetriebs:
Mit dem BRM10 ist die Unterbrechung des Brenner-
betriebs bei einem EMS-Kessel mit Mastercontroller
Logamatic MC10, MC40 oder MC100 und Fremd-
brenner-Modul BRM10 durch einen zusätzlichen Ab-
gas-STB oder einen zweiten Wärmeerzeuger möglich
(z. B. einen Festbrennstoff-Kessel). Dies gilt auch für
Heizungsanlagen, bei denen der Festbrennstoff- und
der Öl- oder Gas-Kessel an einen Schornstein
angeschlossen sind.
90
EMS
EMS plus
1)
6 720 809 132-60.1T
Bild 62):
BRM-Sets
Im Zusammenhang mit dem Fremdbrenner-Modul
BRM10 sind folgende Sets erhältlich:
• Service-Notfall-Set BRM10/Heizwert:
Dieses Set ermöglicht die Ansteuerung eines
beliebigen einstufigen Brenners durch den bereits
vorhandenen Mastercontroller Logamatic MC10. Der
vorwiegende Einsatzbereich wird der Service-Fall
sein. Um einen beliebigen einstufigen Brenner an
einem EMS-Heizwertkessel zu betreiben, kann hier
das Modul verwendet werden. Im Service-Notfall-Set
ist kein Regelgerät MC10 und kein Kesseltemperatur-
fühler enthalten.
• Service-Notfall-Set BRM10/Brennwert:
Dieses Set verfügt über den gleichen Funktions-
umfang wie das Service-Notfall-Set BRM10/Heizwert.
Der einzige Unterschied besteht darin, dass dieses
Set durch einen Abgas-STB ergänzt wurde. Durch den
Abgas-STB kann das Service-Notfall-Set BRM10/
Brennwert bei Brennwertgeräten eingesetzt werden
(z. B. beim GB125 oder GB135).
• Umbausatz Logamatic MC10 mit 7-poligem Stecker:
Das Einsatzgebiet des Mastercontrollers Logamatic
MC10 mit 7-poligem Stecker wird vorwiegend der
Austauschfall sein. Um ein defektes Regelgerät zu
ersetzen oder eine ältere Heizungsanlage durch eine
EMS-Regelung aufzuwerten, wird das Regelgerät hier-
bei verwendet.
Es handelt sich hier um eine Zusammenstellung aus
folgenden Komponenten
– Mastercontroller Logamatic MC10
– Bedieneinheit RC300
– Fremdbrenner-Modul BRM10
– Brennerkabel mit 7-poligem Stecker
– Kesseltemperaturfühler 9,6 mm Doppelfühler mit
Anschlussstecker
– Adapterblech zur Installation auf einem beliebigen
Kessel
Weitere Eigenschaften
• Installation des BRM10 nur im MC10, MC40 oder
MC100, keine Wandinstallation möglich (sicherheits-
relevante Baugruppe). Der Kessel muss für den
Betrieb eines einstufigen Brenners zugelassen sein.
• Pumpenlogik einstellbar
• Betriebs- und Störungsanzeige über LED
• Sicherheitstemperaturbegrenzungs-Test (STB)
• Codierte und farblich gekennzeichnete Stecker
• Verriegelung eines Brenners durch einen zweiten
Wärmeerzeuger, z. B. durch einen Festbrennstoff-
Kessel (auch für Ein-Kamin-Anlagen anwendbar), die
Funktion des Moduls UM10 ist auf dem Fremd-
brenner-Modul BRM10 bereits integriert.
Bei Nachrüstung des BRM10 in Anlagen mit
bereits vorhandenem Regelgerät MC10
muss die Software im MC10 mindestens
Version 2.07 und im BC10 mindestens
Version 2.03 haben.
