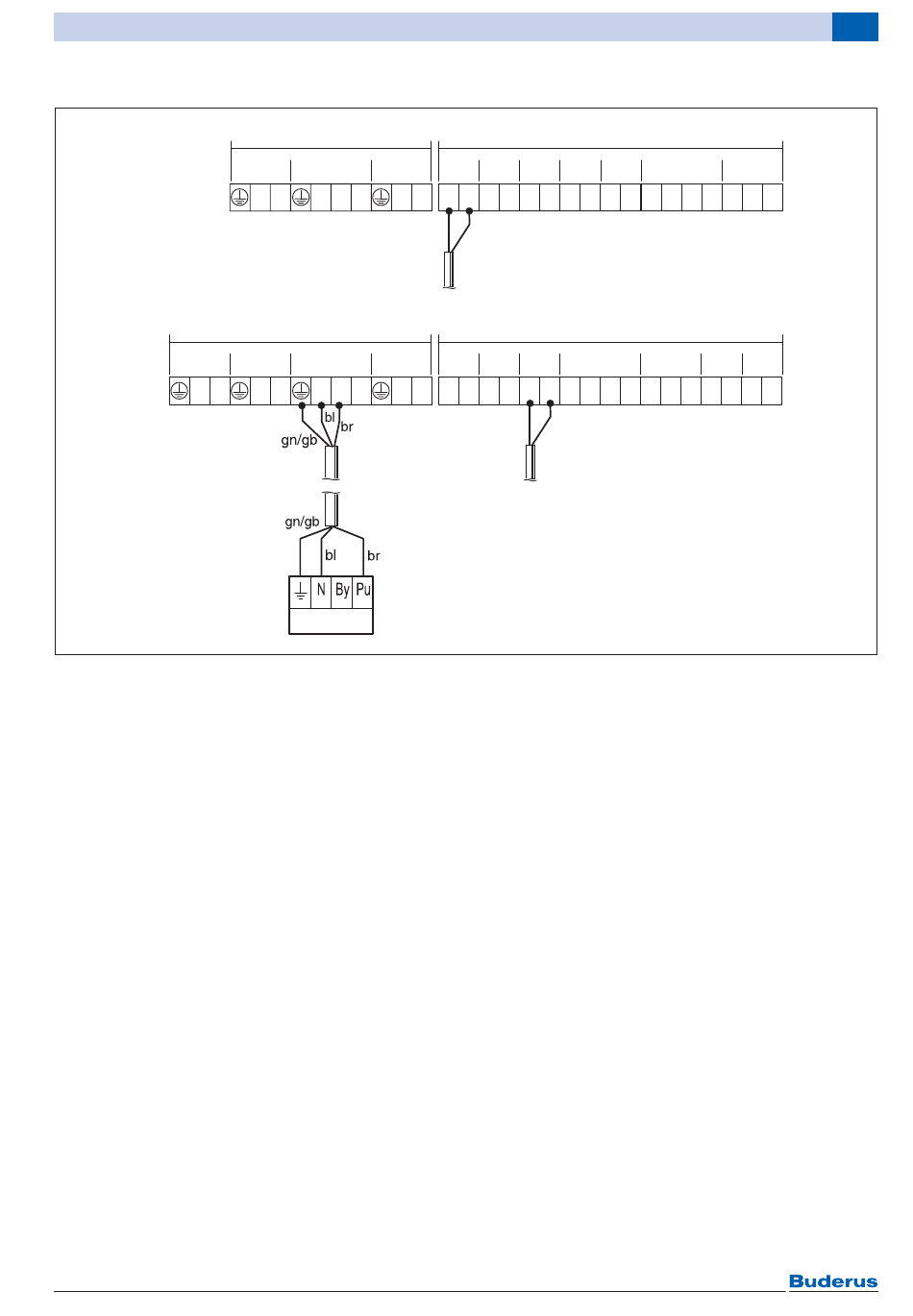

Anschlussplan
120/230VAC 120/230VAC
N L
Bild 58 Anschlussklemmen des Solarmoduls SM200
0...10 Adress-Codierschalter
Stellung 0 – Auslieferungszustand (keine
Funktion)
Stellung 1 – Solarmodul # 1
Stellung 2...9 – keine Funktion
Stellung 10 – Autarkbetrieb (nur in Kombination
mit Solar-Autarkregler SC300)
230 V AC Anschluss Netzspannung
BUS BUS-System EMS plus
IS... Anschluss Volumenstromerfassung und Tempe-
ratur für Wärmemengenzählung (WMZ-Set)
OS... Anschluss Drehzahlregelung Pumpe mit PWM
oder 0...10 V
1 – Masse
2 – PWM/0...10-V-Ausgang (Output)
3 – PWM Eingang (Input, optionales Rückmelde-
signal)
Logamatic EMS plus – 6 720 809 132 (2014/03)
Funktionsmodule für die Erweiterung des Regelsystems
120/230 V AC
PS5 VS2 PS4
N 63 N 43 44 N 63
120/230 V AC
PS1
VS1/PS2/PS3
N L N 74 75 N 63
24 V
TS6 TS7 TS8
TS4 TS5
1 2 1 2 1 2 1 2 1 2
24 V
TS1 TS2 TS3 IS1
1 2 1 2 1 2 1 2 3 4 1
PS1 Solarpumpe Kollektorfeld 1
PS3 Speicherladepumpe für zweiten Speicher mit
Pumpe
PS4 Solarpumpe Kollektorfeld 2
PS5 Speicherladepumpe bei Verwendung eines
externen Wärmetauschers
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den
Speicher
TS5 Temperaturfühler Speicher 2 unten oder Pool
TS6 Temperaturfühler Wärmetauscher
TS7 Temperaturfühler Kollektorfeld 2
TS8 Temperaturfühler Heizungsrücklauf aus dem
Speicher
VS1 3-Wege-Ventil für Heizungsunterstützung
VS2 3-Wege-Ventil für zweiten Speicher mit Ventil
VS1/PS2/PS3 3-Wege-Ventil für Heizungsunter-
stützung/Speicherumladepumpe oder
Pumpe thermische Desinfektion/
Speicherladepumpe (bei Verwendung
eines externen Wärmetauschers)
IS2 OS2
1 2 3 4 1 2 3
OS1 BUS BUS
2 3 1 2 1 2
