4
Regelgeräte der EMS-Wärmeerzeuger
4.1
Wandgeräte mit Basiscontroller
Logamatic BC10 als Grundbedieneinheit
Der Basiscontroller Logamatic BC10 (
Grundbedieneinheit des Logamax plus GB162.
Der Logamatic BC10 enthält alle erforderlichen
Elemente zur Bedienung der Heizungsanlage. Außerdem
befindet sich am Logamatic BC10 ein Steckplatz für die
Bedieneinheit RC300 (
Funktionen einer komfortablen Regelung zur Verfügung
stehen. Der BC10 verfügt über eine Bus-Schnittstelle
EMS, über die er mit dem Regelsystem EMS plus
kommuniziert.
Funktionen und Bedienelemente des Basiscontrollers
Logamatic BC10
1
2
3
12
11
10
9 8
7 6

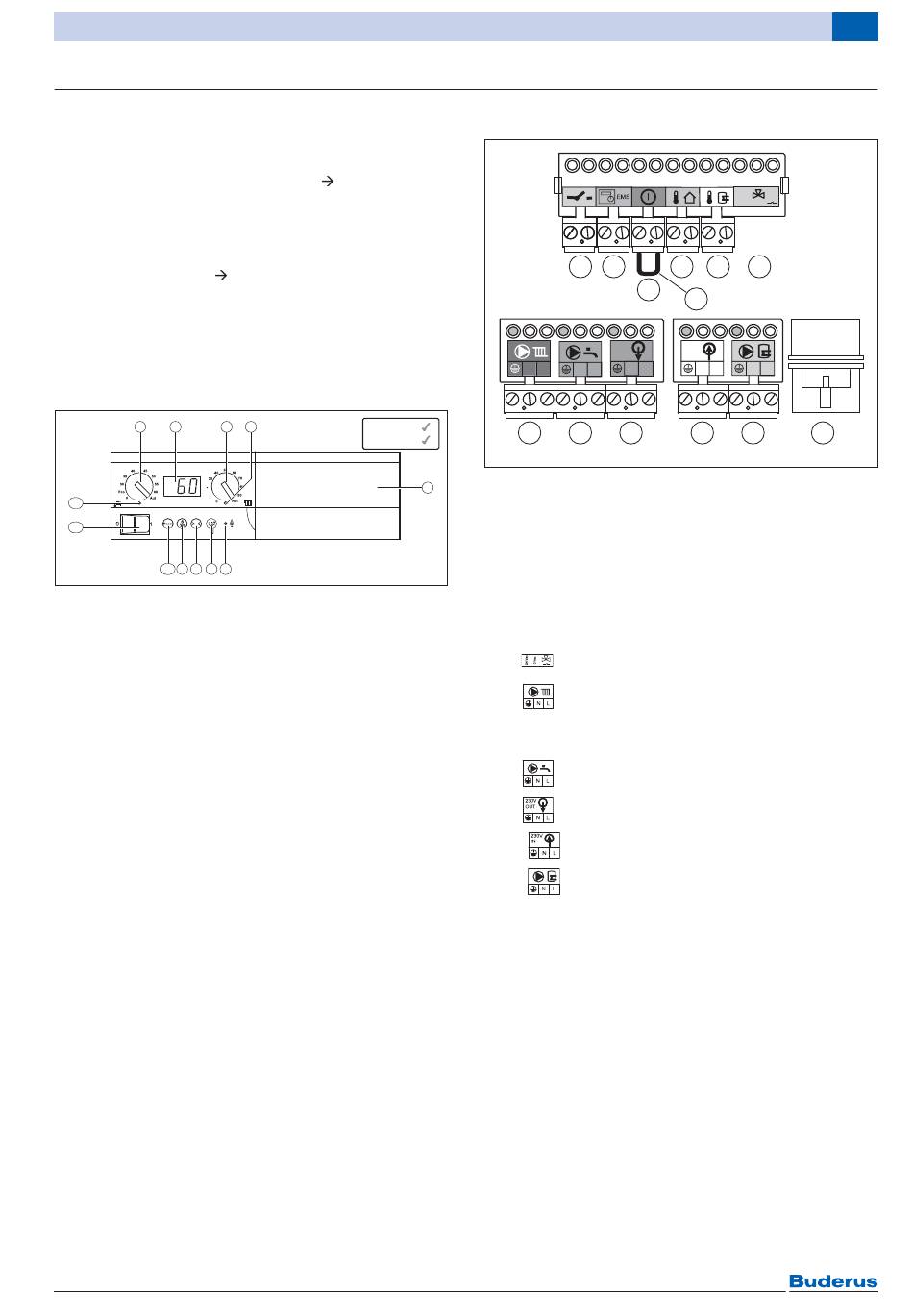

Bild 14 Anzeigen und Bedienelemente des Basis-
controllers Logamatic BC10
(z. B. Logamax plus GB162)
[1]
Drehschalter zur Warmwasser-Temperatur-
einstellung
[2]
LC-Display zur Status- und Druckanzeige sowie zur
Störungsdiagnose
[3]
Drehschalter zur Begrenzung der maximalen
Kesseltemperatur
[4]
LED-Anzeige „Wärmeanforderung Warmwasser
und Heizung"
[5]
Blende (optional Bedieneinheit RC300)
[6]
LED-Anzeige „Brennerbetrieb (An/Aus)"
[7]
Anschlussbuchse für Diagnosestecker
[8]
Taste „Statusanzeige"
[9]
Taste „Schornsteinfeger" für Abgastest und Hand-
betrieb
[10] Taste „Reset" (Entstör-Taste)
[11] Hauptschalter
[12] LED-Anzeige „Warmwasserbereitung"
Logamatic EMS plus – 6 720 809 132 (2014/03)
Bild 14) ist die
Bild 14, [5]), mit der weitere
4
EMS
EMS plus
Regelgeräte der EMS-Wärmeerzeuger
1
N
L
N
7
8
Bild 15 Klemmleiste GB162
5
4 Ein/Aus-Raumtemperaturregler potenzialfrei
[1]
(grün)
? Raumtemperaturgeführter Regler und EMS-BUS
[2]
(orange)
6 Externer Schaltkontakt potenzialfrei
[3]
6 720 801 986-01.1T
für z. B. Fußbodenheizung (rot)
7 Außentemperaturfühler (blau)
[4]
8 Warmwasser-Temperaturfühler (grau)
[5]
[6]
Anschluss externes 3-Wege-Ventil (türkis)
[7 ]
Externe Heizungspumpe 230 V (grün). Die ex-
terne Heizungspumpe 230 V/ maximal 250 W wird
an die Klemmleiste angeschlossen.
[8]
Zirkulationspumpe 230 V (lila)
[9]
Netzanschluss Module 230 V AC (orange)
[10]
Netzanschluss 230 V AC (weiß)
[11]
Speicherladepumpe 230 V AC (grau)
[12] 10-polige Anschlussbuchse Warmwasser-
Temperaturfühler Speicher (nur für Logamax plus
GB162-25 T40 S V3)
[13] Brücke
24V
0V
2
4
5
6
3
13
230V
230V
OUT
IN
N
L
N
L
N
L
L
9
10
11
4
12
6 720 646 391-025.2TD
41
