6.12
Umschaltmodul UM10 für Festbrennstoff-
Kessel

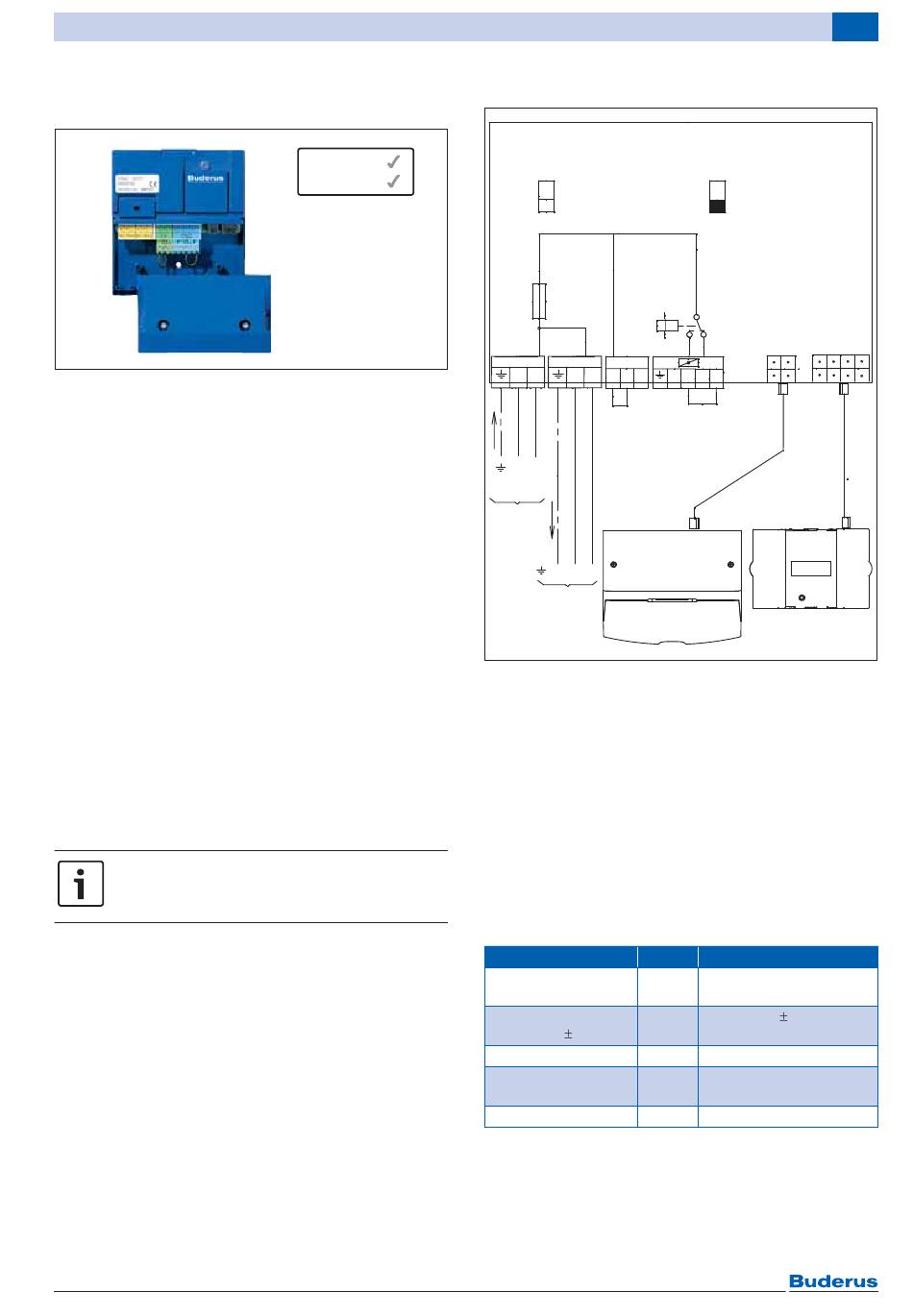

Bild 76 Umschaltmodul UM10
Mithilfe des Umschaltmoduls UM10 können Öl- oder
Gas-Kessel mit Feuerungssicherheitsautomaten SAFe
durch einen anderen Wärmeerzeuger (z. B. Festbrenn-
stoff-Kessel, Wärmepumpe oder elektrisches Lade-
system) gesperrt werden. Wenn z. B. ein Festbrennstoff-
Kessel mit einem EMS-Kessel (mit SAFe) an einem
gemeinsamen Schornstein betrieben werden soll, dann
ist ein Umschaltmodul UM10 zwingend erforderlich.
Durch das Modul wird verhindert, dass beide Kessel
gleichzeitig in Betrieb gehen.
Weiterhin dient es zur Ansteuerung einer Vorrichtung
z. B. einer motorisch betriebenen Nebenlufteinrichtung,
einer Abgasklappe, einer Zuluftsperrklappe oder eines
externen Verbrennungsluftgebläses. Wenn die Vorrich-
tung ihre Endposition erreicht hat, erhält das UM10 eine
Rückmeldung. Wenn diese Rückmeldung ausbleibt, geht
der Brenner nicht in Betrieb.
Das Umschaltmodul UM10 kann ausschließlich bei EMS-
Kesseln mit Feuerungssicherheitsautomat SAFe oder
Fremdbrenner-Modul BRM10 von Buderus eingesetzt
werden. Es wird in den Mastercontroller Logamatic
MC10, MC40 oder M100 eingebaut und dient dort als
Kommunikationsschnittstelle zwischen dem SAFe und
dem Mastercontroller.
Bei Betätigung der EV-Klemme auf dem
UM10 Modul wird 8Y/583 angezeigt.
Weitere Eigenschaften
• Installation nur im EMS-Kessel, keine Wand-
installation möglich
• Codierte und farblich gekennzeichnete Stecker
• Vorkonfektionierte BUS-Verbindungsleitungen
• Betriebs- und Störungsanzeige über LED
• Maximal ein Modul pro Anlage
Logamatic EMS plus – 6 720 809 132 (2014/03)
Funktionsmodule für die Erweiterung des Regelsystems
EMS
EMS plus
6 720 645 180-34.2O
Anschlussplan
UM10
U
230 V~
St
5 AT
Netz Module
Netz Module
EV
N
L
N
L
1 2 3
N
L
/PE
1)
U
In
/PE
N
L
U
Out
Logamatic MC10
Bild 77 Anschlussplan des Umschaltmoduls UM10
BUS
Anschluss BUS-Verbindung (zu MC10 oder
SAFe)
EV
Anschluss Externe Verriegelung
MC10
Mastercontroller
SAFe
Feuerungssicherheitsautomat
(alternativ: Fremdbrenner-Modul BRM10)
UM10
Umschaltmodul
U
Eingang Netzspannung
In
U
Kleinspannung
K
U
Ausgang Netzspannung
Out
U
Steuerspannung
St
1)
Maximal zulässige Absicherung 10 A
Technische Daten
Technische Daten
Einheit
Abmessungen
mm
(B × H × T)
Betriebsspannung
(bei 50 Hz
4 %)
Leistungsaufnahme
Maximaler Schalt-
strom
BUS-Schnittstelle
Tab. 32 Technische Daten Umschaltmodul UM10
U
K
BUS MC10
BUS SAFe
4 5 6 7
6 720 645 180-35.1il
Umschaltmodul UM10
(130 × 140 × 40)
V
230
10 %
VA
2
A
5
–
EMS
