BUS-Aufbau bei Geräten mit BC25
ASM10

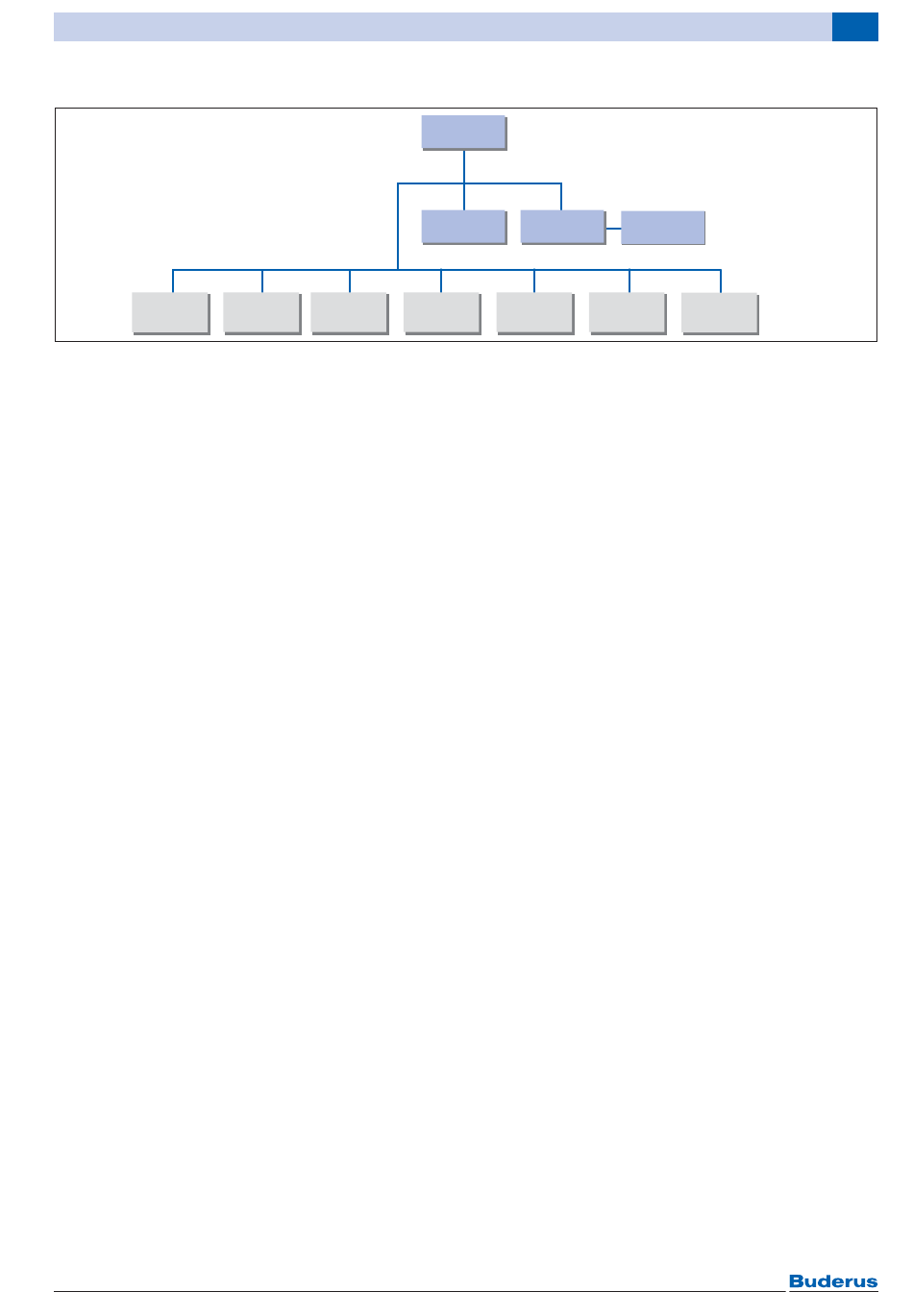

Bild 19 BUS-Aufbau und Prinzipdarstellung mit Basiscontroller BC25 für Gas-Brennwertgeräte GB172
ASM10 Anschlussmodul
BC25 Basiscontroller
EM10 Störmeldemodul
EMS plus BUS-Verbindung
GM10 Zweites Gasmagnetventil (nur in
Verbindung mit SAFe, z. B. GB212)
MM... Heizkreismodul
RC... Bedieneinheit
SM... Solarmodul
VM10 Zweites Gasmagnetventil (nur in
Verbindung mit UBA3, z. B. GB172)
web KM200 Schnittstelle zwischen Heizungsanlage
und Netzwerk
Logamatic EMS plus – 6 720 809 132 (2014/03)
SM50/
MM50/100
100/200
Regelgeräte der EMS-Wärmeerzeuger
BC25
EMS plus
RC200 RC300
EM10 VM10
RC100
web
GM10
KM 200
4
