10.5.6 Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung
über Frischwasserspeicher, Rücklauftemperaturregelung über Mischer (Premix Control), Einbindung
Schwimmbad (Pool)
SM200 (1ABP)
4
1
TS1
PS1
AB
VS2
M
B

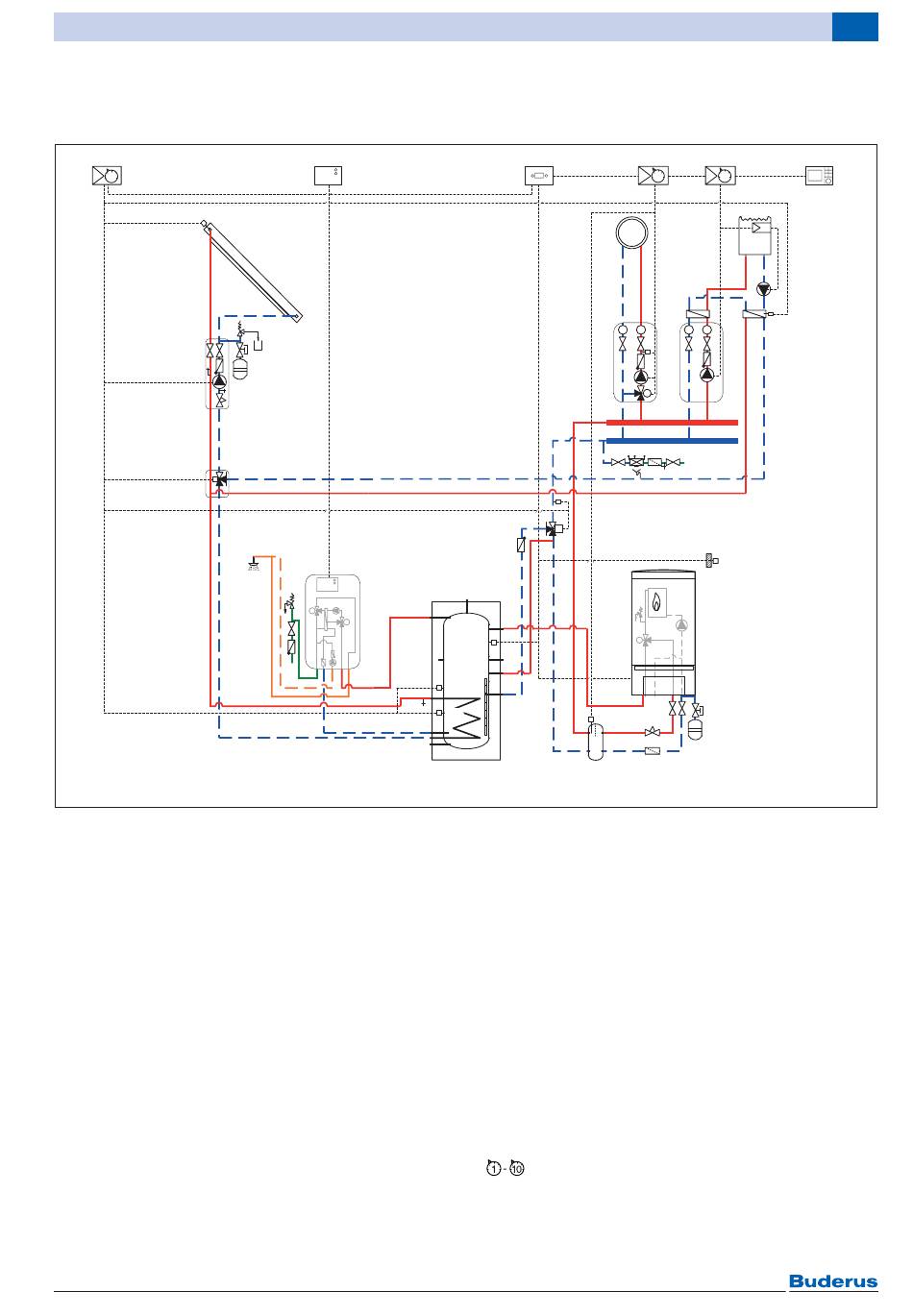

Bild 111 Brennwertgerät mit Einbindung Schwimmbad (Pool)
Position des Moduls:
1 Am Wärmeerzeuger
2 Am Wärmeerzeuger oder an der Wand
3 In der Station
4 In der Station oder an der Wand
5 An der Wand
C-FS Regelung Frischwasserstation
BC10 Basiscontroller
FS-Z Frischwasserstation
GB162 Wandhängendes Gas-Brennwertgerät
KS0110 Solarstation
MD1 Wärmeanforderung bei Regelungsart konstant
MM50 Heizkreismodul
MM100 Heizkreismodul
T1 Außentemperaturfühler
TW1 Speichertemperaturfühler
PC1 Heizungspumpe
PNR Pufferspeicher
PS1 Solarpumpe Kollektorfeld 1
PSB Schwimmbadpumpe
SBS Schwimmbad-Wärmetauscher
Logamatic EMS plus – 6 720 809 132 (2014/03)
C-FS
3
KS0110
A
T
T
Logalux FS-Z
BC10
1
TS4
A AB
VS1
M
B
TW1
TS3
TS2
T0
PNR750/5 E Logamax plus GB162
SM200 Modul für erweiterte Solaranlagen
T0 Weichentemperaturfühler
TC1 Vorlauftemperaturfühler
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den
Speicher
TS5 Temperaturfühler Speicher 2 unten
VC1 3-Wege-Mischer
VS1 3-Wege-Umschaltventil für Heizungsunter-
stützungStellung „Auf" = Speicher
Stellung „Zu" = Stellung Bypass
VS2 3-Wege-Umschaltventil für zweiten Speicher mit
Ventil (Zweiter Verbraucher)
RC300 System-Bedieneinheit
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit RC300,
Stellung „10" bei Kombination mit SC300
Anlagenbeispiele
MM50 MM100
1/3 5
1 2
MD1
Pool
PSB
TS5
SBS
T T T T
TC1
PC1
PC1
VC1
M
T1
6 720 805 855-01.1T
10
RC300
2
135
