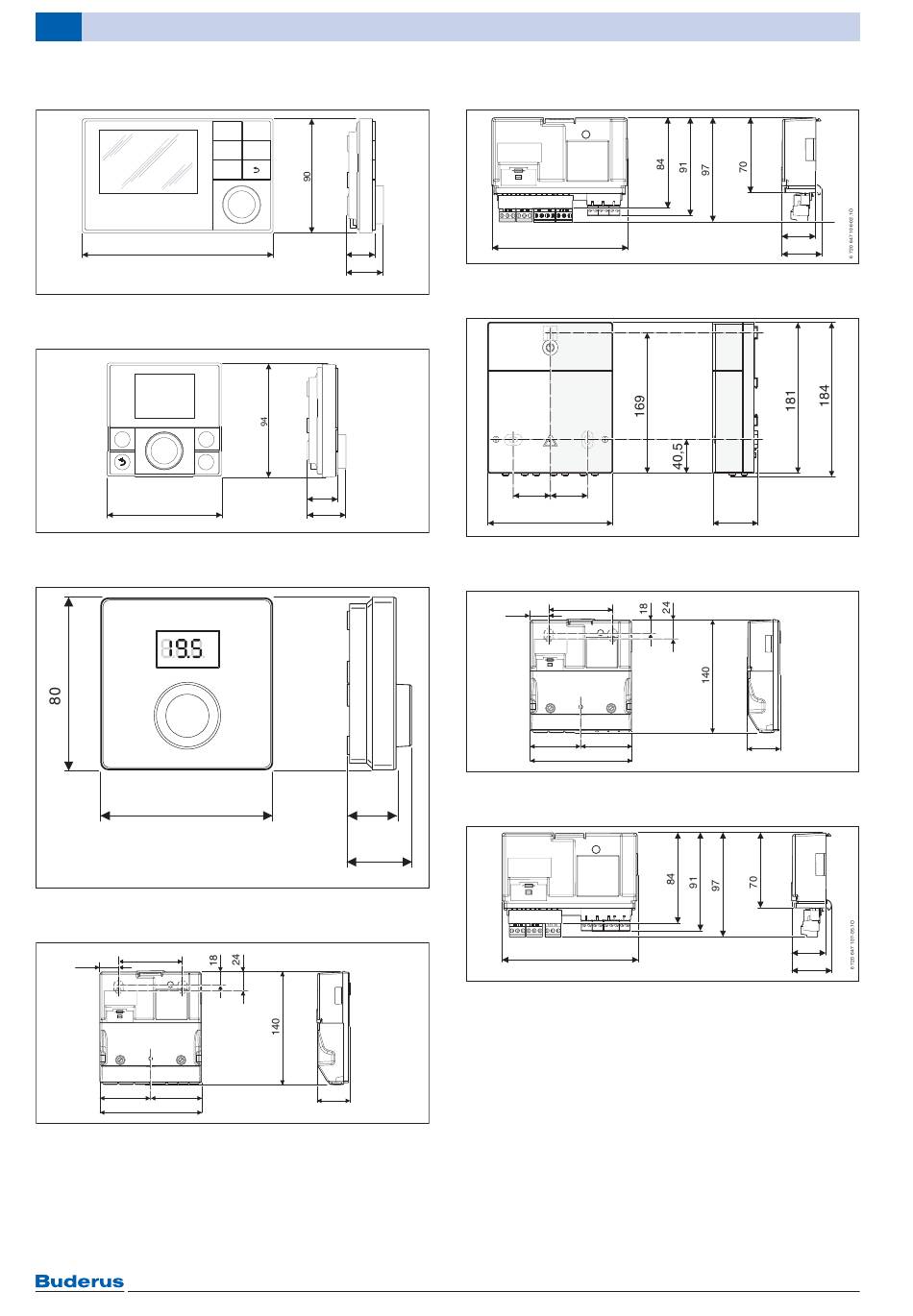

Abmessungen der Regelgeräte
150
Bild 124 Abmessungen Bedieneinheit RC300
(Maße in mm)
menu
menu
auto
auto
man
man
94
Bild 125 Abmessungen Bedieneinheit RC200
(Maße in mm)
°C
°F
80
Bild 126 Abmessungen Bedieneinheit RC100
(Maße in mm)
80
23
63,5
63,5
127
Bild 127 Abmessungen Heizkreismodul MM50 bei Installa-
tion an der Wand (Maße in mm)
146
auto
menu
man
info
fav
25
32
6 720 645 408-02.1o
25
36
6 720 645 407-08.1O
23
30
6 720 646 193-02.1O
41
6 720 647 107-06.1O
127
Bild 128 Abmessungen Heizkreismodul MM50 bei Einbau
in den Wärmeerzeuger (Maße in mm)
4 5 6
4 5 6
3
3
7
7
8
8
2
2
1
1
9
9
0
0
10
10
45
45
151
Bild 129 Abmessungen Heizkreismodul MM100
(Maße in mm)
80
23
63,5
63,5
127
Bild 130 Abmessungen Solarmodul SM50 bei Installation
an der Wand (Maße in mm)
127
Bild 131 Abmessungen Solarmodul SM50 bei Einbau in
den Wärmeerzeuger (Maße in mm)
Logamatic EMS plus – 6 720 809 132 (2014/03)
32
38
61
6 720 645 409-02.1O
41
6 720 647 107-06.1O
32
38
