Buderus Logamatic EMS plus Planungsunterlage Für Den Fachmann Seite 91

Anschlussplan

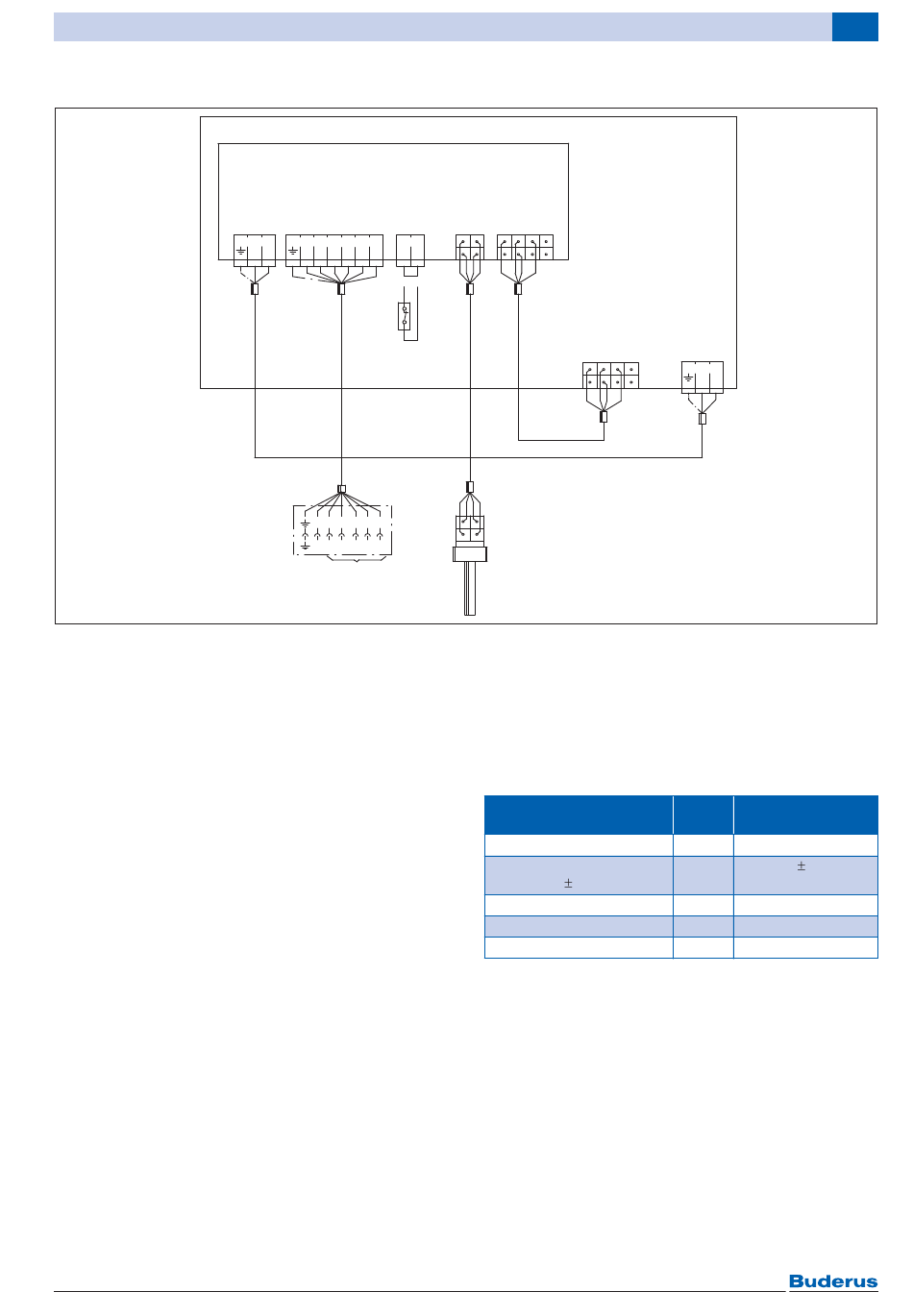

Bild 63 Anschlussplan des Fremdbrenner-Moduls BRM10 (eingebaut in das Regelgerät MC10)
Brenner Anschluss Brenner
BRM10 Fremdbrenner-Modul
BUS SAFe BUS-Anschluss SAFe
FK Anschluss Vorlauftemperaturfühler
Netz SAFe Netzanschluss SAFe
MC10 Mastercontroller
Logamatic EMS plus – 6 720 809 132 (2014/03)
Funktionsmodule für die Erweiterung des Regelsystems
BRM10
Netz SAFe
Brenner
N L 4 8 9 10 11 12
15 16
4 8 9 10 1112
N B4S3 T1T2 L1
1)
SI FK BUS SAFe
SI Anschluss SI-Geräte
1)
Anschlussbelegung:
– B4: Signal Betrieb
– S3: Signal Störung
– T1, T2: Regler
– L über Sicherheitsgeräte
Technische Daten
Technische Daten
Abmessungen (B × H × T)
Betriebsspannung
(bei 50 Hz 4 %)
Leistungsaufnahme
Maximaler Schaltstrom
BUS-Schnittstelle
Tab. 26 Technische Daten Fremdbrenner-Modul BRM10
Logamatic MC10
BUS SAFe Netz SAFe
N L
6 720 645 180-23.1il
Fremdbrenner-
Einheit Modul BRM10
mm (130 × 140 × 40)
V
VA
A
–
6
230 10 %
2
5
EMS
