Programmieren
Statusmodus
Der Statusmodus zeigt den Zustand des Frequenzum-
2 2 richters oder des Motors an.
Wenn ein Alarm auftritt, wechselt das LCP 101 automatisch
in den Statusmodus.
Es können eine Reihe von Alarmen angezeigt werden.
HINWEIS
Das Kopieren von Parametern ist bei der numerischen
LCP-Bedieneinheit (LCP 101) nicht möglich.

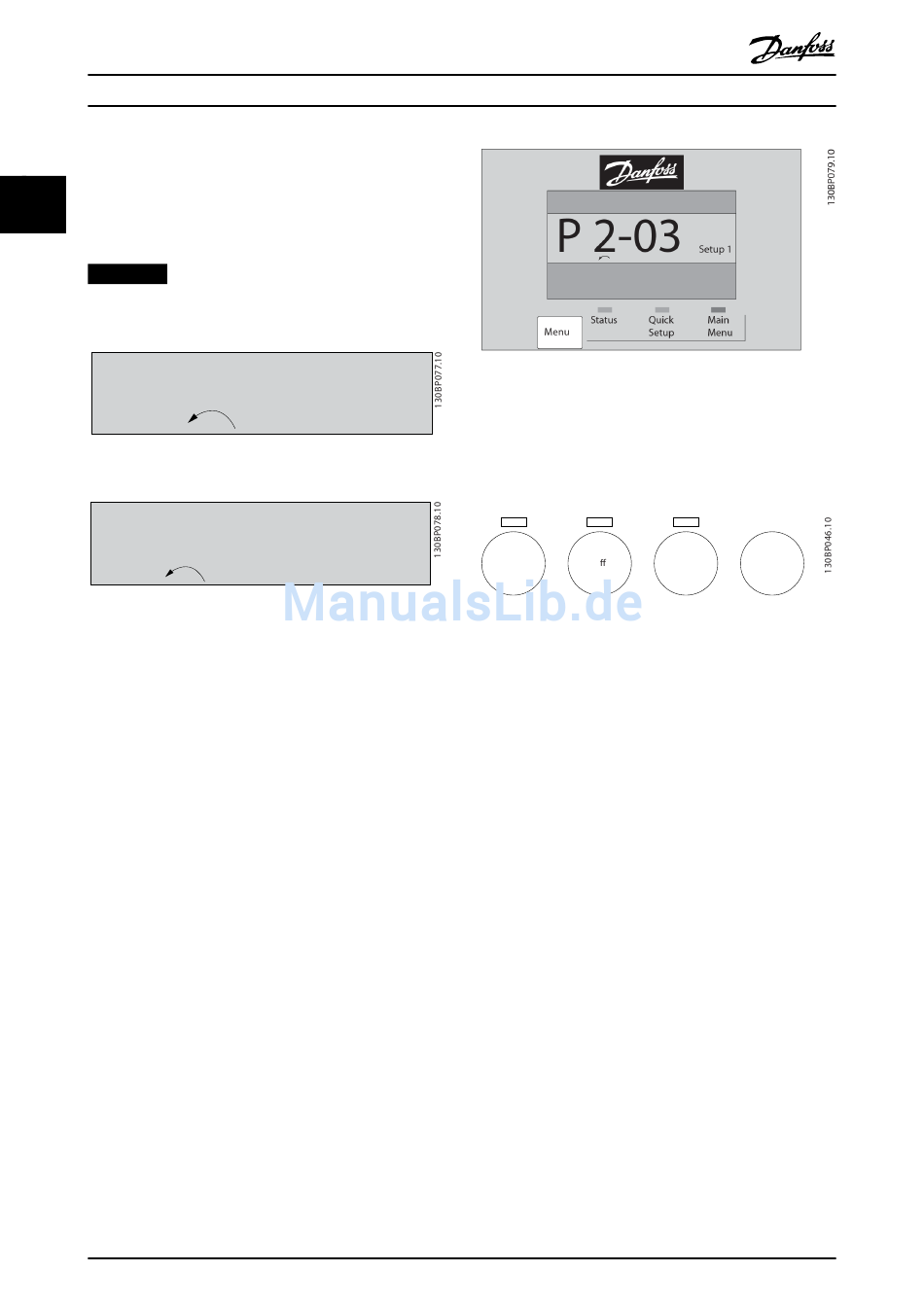

Abbildung 2.23 Statusmodus
Abbildung 2.24 Alarm
Hauptmenü/Kurzinbetriebnahme
Werden zum Programmieren aller Parameter oder nur der
Parameter im Quick-Menü verwendet (siehe auch die
Beschreibung des LCP 102 in Kapitel 2.1 Das grafische und
numerische LCP).
Wenn der Wert blinkt, drücken Sie [
Parameterwerte zu ändern.
1. Drücken Sie auf die Taste [Main Menu], um das
Hauptmenü auszuwählen.
2. Wählen Sie die Parametergruppe [xx-__] und
drücken Sie auf [OK].
3. Wählen Sie den Parameter [__-xx] und drücken
Sie auf [OK].
4. Wenn der Parameter ein Arrayparameter ist,
wählen Sie die Arraynummer und drücken Sie auf
[OK].
5. Wählen Sie den gewünschten Datenwert und
drücken Sie auf [OK].
Parameter mit funktionalen Anzeigewerten wie [1], [2] usw.
Eine Beschreibung der unterschiedlichen Auswahlmöglich-
keiten finden Sie in den einzelnen
Parameterbeschreibungen in Kapitel 3 Parameterbe-
schreibung.
[Back]
Dient zur Navigation zurück.
▲ ▼
[ ] [ ] werden für den Wechsel zwischen Befehlen und zur
Navigation innerhalb von Parametern verwendet.
24
VLT
22.8
A 17
▲ ▼
] oder [ ], um
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
Abbildung 2.25 Hauptmenü/Kurzinbetriebnahme
rpm
Setup 1

2.2.18 LCP-Tasten

Die Tasten für die Hand-Steuerung befinden sich unten am
LCP.
Hand
Setup 1
on
Abbildung 2.26 LCP-Tasten
[Hand On]
Ermöglicht die Steuerung des Frequenzumrichters über das
LCP. [Hand On] startet ebenfalls den Motor. Dann können
Sie die Motordrehzahl mit Hilfe der Navigationstasten
eingeben. Sie können die Taste über Parameter 0-40 [Hand
On]-LCP Taste [1] Aktivieren oder [0] Deaktivieren.
Externe Stoppsignale, die durch Steuersignale oder einen
Feldbus aktiviert werden, heben einen über das LCP
erteilten Startbefehl auf.
Die folgenden Steuersignale sind nach wie vor wirksam,
auch wenn [Hand on] (Hand-Betrieb) aktiviert ist.
•
[Hand On] - [Off ] - [Auto On].
•
Quittieren.
•
Motorfreilaufstopp invers.
•
Reversierung.
•
Parametersatzauswahl lsb – Parametersatzauswahl
msb.
•
Stoppbefehl über serielle Schnittstelle.
•
Schnellstopp.
•
DC-Bremse.
[Off]
Dient zum Stoppen des angeschlossenen Motors. Sie
können die Taste über Parameter 0-41 [Off]-LCP Taste [1]
Aktivieren oder [0] Deaktivieren.
Auto
O Reset
on
