Erdung und Erdschluss-Schutz
ACHTUNG!
®
Der VACON
20 X-Frequenzumrichter muss grundsätzlich über einen Erdungsleiter geerdet
werden, der an die Erdungsklemme angeschlossen wird (mit
gekennzeichnet).
Der Ableitstrom ist höher als 3,5 mA AC (für die dreiphasige Version), deshalb muss der Umrichter
gemäß EN61800-5-1 eine feste Verbindung aufweisen, und es muss eine zusätzliche Klemme
für einen zweiten Schutzerdungsleiter mit demselben Querschnitt wie der des Original-
Schutzerdungsleiters bereitgestellt werden.
Es werden drei Schrauben (für die dreiphasige Version) bereitgestellt für: den ORIGINAL-
Schutzerdungsleiter, den ZWEITEN Schutzleiter und den MOTOR-Schutzleiter (welche Schraube
jeweils verwendet wird, kann der Kunde auswählen). Weitere Informationen über die Position der
drei Schrauben in den beiden möglichen Optionen finden Sie in Abbildung 1.

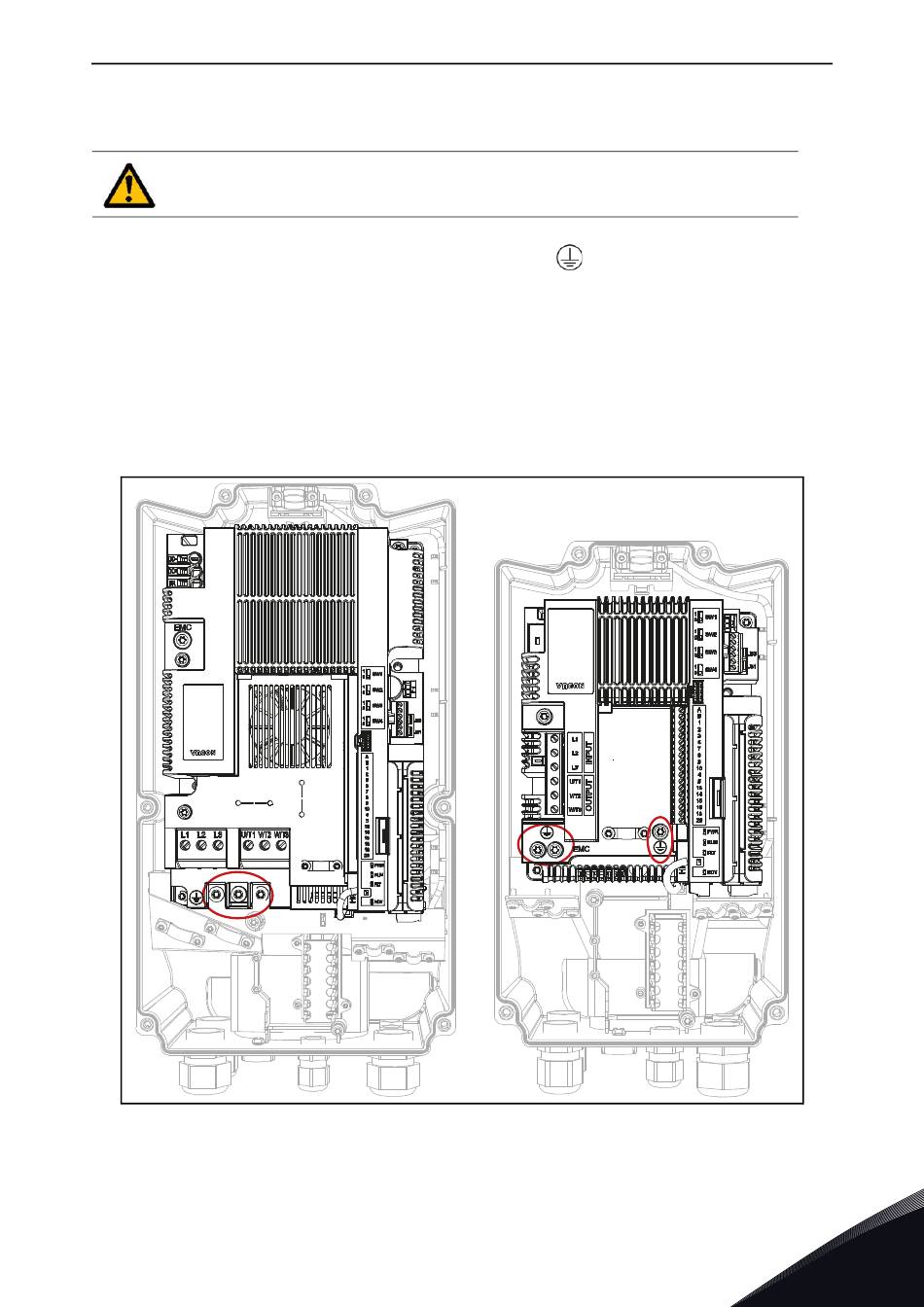

Abbildung 1. Schutzerdungsanschlüsse MU2 und MU3, dreiphasige Version.
1
