Der GP Buggy „BIG PYRO" RTR ist komplett fahrfertig montiert (Ready To Run).
Vor dem ersten Start sind daher nur einige Grundeinstellungen zu überprüfen, sowie die nötigen Zubehörteile und Betriebs-
mittel bereitzustellen.
Nehmen Sie sich die Punkte der Checkliste der Reihe nach vor und Ihr Modell ist fahrbereit.
w
eRKzeuGe
- Gabelschlüssel
6, 8, und 16 mm
- Radmutternschlüssel / Steckschlüssel 10 mm
- Innensechskantschlüssel 1,5 - 5 mm
- Kreuzschlitzschraubendreher (Ph Nr. 1 und )
- Spitzzange
- Modellbaumesser
h
IlfsmITTel
- Kabelbinder
- Dünnflüssiges Maschinenöl für den Luftfilter und
zur Schmierung

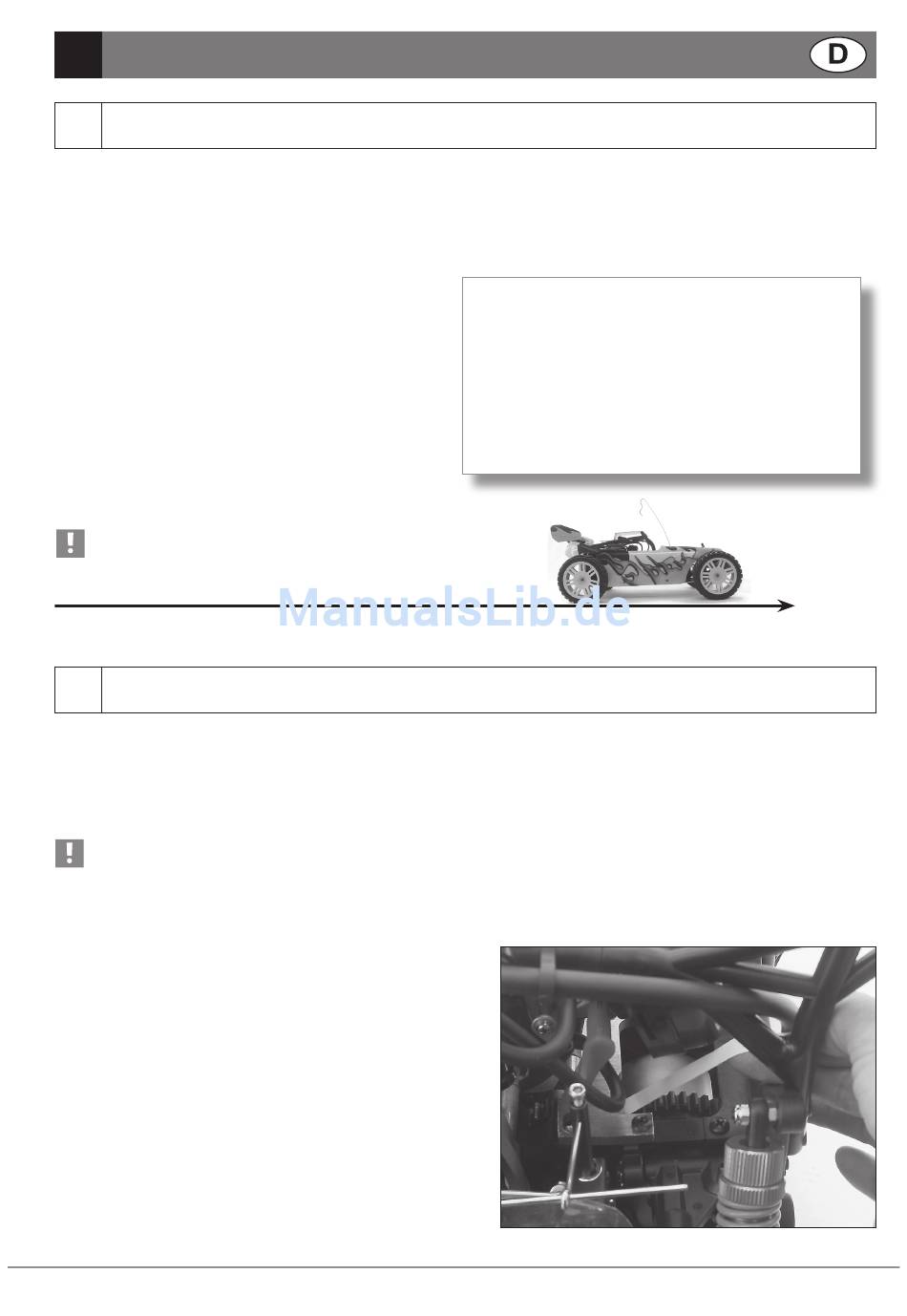

Positionsangaben vorne / hinten / rechts / links
beziehen sich immer auf die Fahrzeug-Längsachse
4.3
a
usRIchTunG und
Der Motor überträgt seine Leistung über das Ritzel auf der Kupplungsglocke auf das Hauptzahnrad auf der Antriebswelle.
Das andere Ende der Antriebswelle treibt über ein Ritzel das Stirnrad auf dem Hinterachsdifferenzial und damit die Hinterräder
an. Beide Drehachsen, also die Kurbelwelle motorseitig und die Achse der Antriebswelle müssen exakt parallel ausgerichtet
sein. Damit werden Verspannungen im Antriebsstrang, vorzeitiger Verschleiß der Ritzel und Lager sowie Leistungsverlust
verhindert.
Die parallele Anordnung von Kurbelwelle und Antriebsstrang sollte vor der Inbetriebnahme des Fahrzeuges
überprüft und evtl. nachjustiert werden!
Bei paralleler Anordnung greifen das Ritzel auf der Kupplungsglocke und das Hauptzahnrad leichtgängig ineinander.
Zuviel Spiel zerstört auf Dauer die Zahnräder, zuwenig Spiel zerstört die Lagerungen in Kupplung und Motor.
Überprüfung des Zahnflankenspiels
- Legen Sie einen dünnen Papierstreifen zwischen das Ritzel
auf der Kupplungsglocke und das Hauptzahnrad
ein.
- Schieben Sie das Modell langsam von Hand rückwärts
Der Papierstreifen darf beim Durchlaufen
nicht zerreissen!

Nachjustierung

- Vier Schrauben der Motorträgerbefestigung auf der
Unterseite der Bodenträgerplatte (Chassis) lösen
- Motor längs ausrichten und Schrauben wieder fest
anziehen
1
ORBeReITunGen
h
eRKzeuGe und IlfsmITTel
ACHTUNG
in Fahrtrichtung "vorwärts" gesehen!
z
ahnflanKensPIel des
, c
hecKlIsTe zuR
c
hecKlIsTe zuR
Was im folgenden zu tun ist:
- Ausrichtung und Zahnflankenspiel des Antriebs
prüfen
- Funktionskontrolle der Servos
- Überprüfen der Reichweite des Fernsteuersenders
- Vergaser-Grundeinstellung prüfen
- Kraftstoff einfüllen
- Motor einlaufen lassen
!
Bedienungsanleitung WD GP Buggy „BIG PYRO" RTR No. 3 35 0
