3 B
RC-model
„Radio Controlled", om precies te zijn: „radiografisch op afstand bestuurd" modelvoertuig
Schokbreker
De schokbreker (aanrijbescherming) van stootwerende kunststof is naar boven getrokken en steunt bijkomend tegen de
voorste draagarmconstructie.
Servo
Servomotor diens as in een beperkte hoek in twee richtingen draait en mechanisch (via hevels) een stuurfunctie uitvoert.

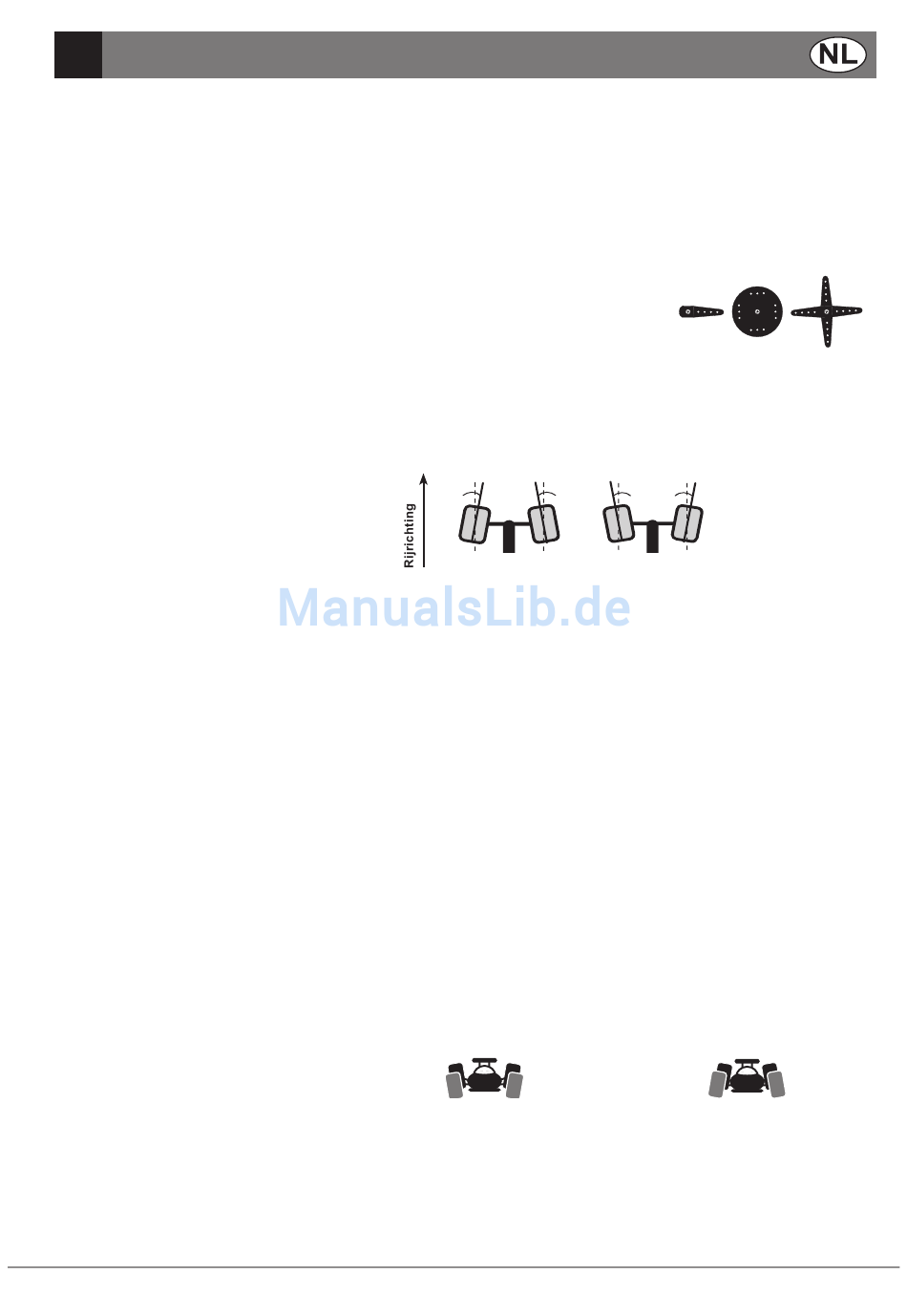

Servohevel (servoarm)
Hevel, schijf of kruis (met 4 stuurhevels) die de draaibeweging van de servomotor via
stuurhevels overdraagt.
Servo reverse schakelaar
(op de afstandsbedieningszender). Draait de draairichting van de servo (dus de rijrichting) om.
Servosaver
Extra verende verbinding tussen stuurservo en spoorstang. Plotselinge harde klappen op de gestuurde wielen worden via
deze verbinding gedempt en niet direct in de servo gevoerd.
Spoor
Positie van de wielen t.o.v. de rijrichting:
a) Toespoor - de wielen wijzen naar binnen
b) Uitspoor - de wielen wijzen naar buiten
Spoorstang
Brengt de beweging van de servohevel via de servosaver en de twee spoorstanghelften over naar de spoorstangarmen.
De lengte van de spoorstanghelften kan aangepast worden voor de instelling van het spoor.
Spoorstangarm (= stuurhevel)
Hefarm aan de fusee. Het verschuiven van de spoorstang naar rechts en links zorgt voor het draaien van de wielen.
Stuurservo
Servomotor die via een hevel een mechanische stuurfunctie uitvoert.
Deze servo zorgt via de spoorstangen voor de stuurinslag. Een geïntegreerde servosaver in de servostuurhevel
beschermt de servo tegen beschadigingen die veroorzaakt kunnen worden door harde schokken aan de wielen die via de
spoorstangen naar de servoaandrijving geleid worden.
Trekstarter
Met terugtrekveer, voor het handmatig opstarten van de motor. Draait de krukas en daarmee via de drijfstang de zuiger
(en dus de motor).
Trimregelaar
Voor de fijne afstelling van de servo neutraalstand. De trim bevindt zich boven de uitslagen van de afstandsbedienings-
hendels. Daardoor kan de servo neutraalstand in de ene of andere richting verschoven worden.
Wieldraagarm
Pendelas dwars op de rijrichting, verbindt de wielophanging (astap, fusee en fuseepen) met het chassis.
Wielvlucht
Hoek van de wielen t.o.v. de verticale:
94
ESCHRIJVING VAN HET MODELVOERTUIG
Het verschuiven van de spoorstang naar rechts en links zorgt voor het draaien van de wielen. Het verschuiven van de spoorstang naar rechts en links zorgt voor het draaien van de wielen.
positieve wielvlucht
a
nachspur.eps
vorspur.eps
negatieve wielvlucht
carsturzpos.eps
Gebruiksaanwijzing WD GP Buggy „BIG PYRO" RTR No. 3 35 0
b
carsturzneg.eps
