3 B
ESCHRIJVING VAN HET MODELVOERTUIG
3.1
T
WEEKANAALS AFSTANDSBEDIENING

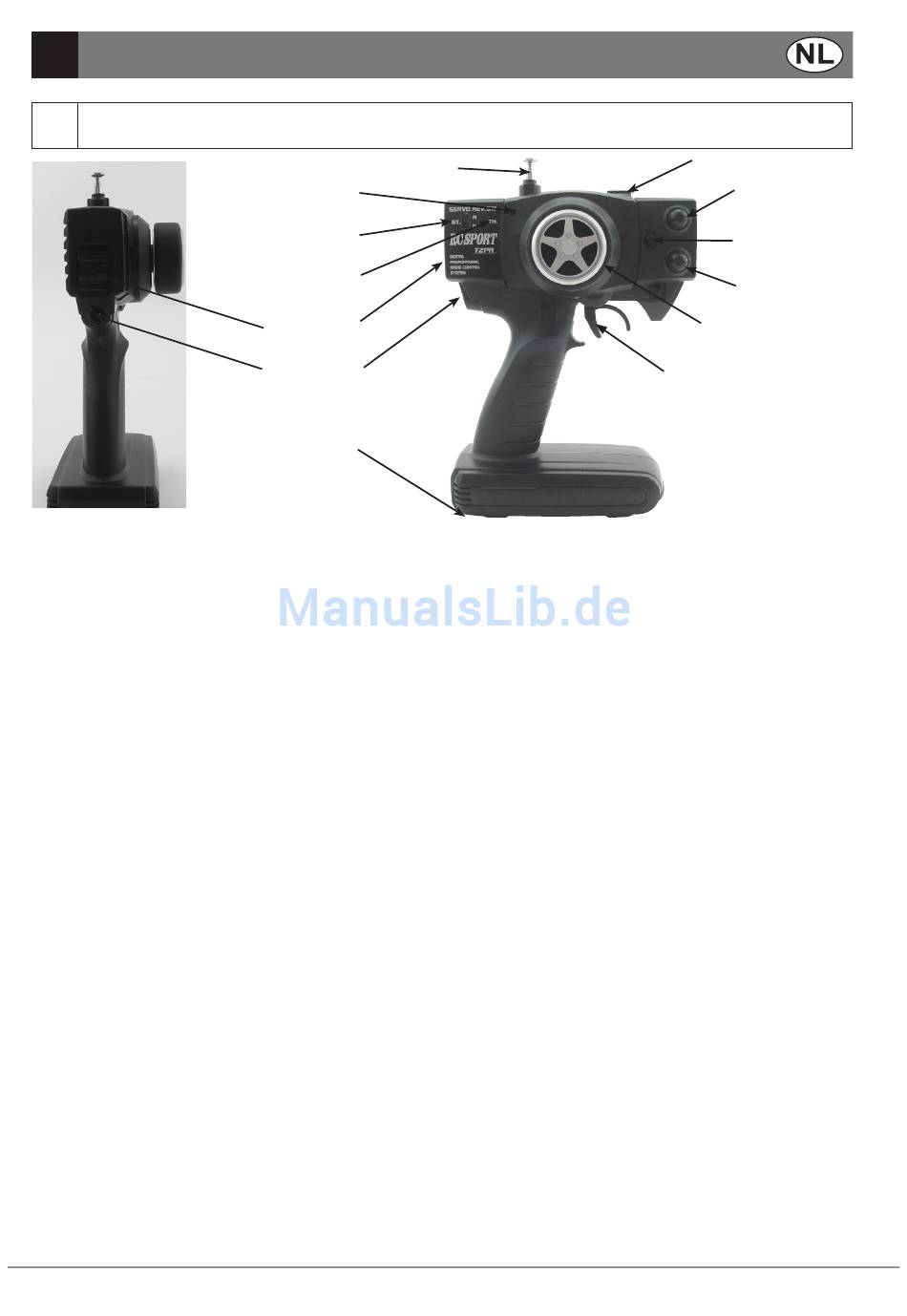

Tweekanaals afstandsbedieningszender
Pistoolzender met stuurwiel voor de besturing en trekhendel voor de snelheid of handzender met een
afstandsbedieningshendel voor de rijsnelheid en een afstandsbedieningshendel voor de rijrichting.
Het zender- en ontvangerkristal zijn afzonderlijk verkrijgbaar en kunnen vervangen worden. Als u uw modelvoertuig voor
wedstrijden wilt gebruiken of samen met andere modelvoertuigen wilt rijden, wordt zo gewaarborgd dat er geen andere
personen op uw frequentie zenden en u daardoor de controle over uw modelvoertuig verliest.
Antenne
Zenderantenne: straalt de signalen van de zender van de afstandsbediening als radiografische signalen uit. straalt de signalen van de zender van de afstandsbediening als radiografische signalen uit. straalt de signalen van de zender van de afstandsbediening als radiografische signalen uit.
Ontvangerantenne: een eenvoudige draad aan de ontvanger in het voertuig waarvan de lengte exact afgestemd is op de een eenvoudige draad aan de ontvanger in het voertuig waarvan de lengte exact afgestemd is op de een eenvoudige draad aan de ontvanger in het voertuig waarvan de lengte exact afgestemd is op de
zendfrequentie van de afstandsbediening, waarmee dus de stuursignalen optimaal ontvangen worden.
Beperking van de stuuruitslag St.D/R (Dual Rate)
De uitslag van de stuurservo kan met de draaiknop ST.D/R in een bereik van 10% tot 100% ingesteld worden.
Hoe hoger het gekozen percentage, hoe gevoeliger zal de besturing op de stuursignalen reageren.
Draaiknop trim (gas/rem)
Voor de fijne afstelling van de servo neutraalstand van de gas/remservo.
Draaiknop trim (besturing)
Voor de fijne afstelling van de servo neutraalstand van de stuurservo. Hiertoe moet u de draaiknop voor de maximale
stuuruitslag in de maximum positie zetten.
Bij een maximale stuurweg voor de stuuruitslag wordt de fijne afstelling vereenvoudigd.
Gas/remhendel
De gas/remhendel wordt naar voren verplaatst om te remmen en naar achteren om te accelereren.
Laadaansluiting
De aan/uit-schakelaar moet in de „UIT" positie staan vooraleer u met het laden begint!
OPGELET! U mag nooit proberen om droge batterijen op te laden. U mag nooit proberen om droge batterijen op te laden. U mag nooit proberen om droge batterijen op te laden.
LED aanduiding
Toont aan dat de zender ingeschakeld is.
Servo reverse schakelaar
Draait de draairichting van de betreffende servo (dus de rijrichting) om.
Stuurwiel
Het stuurwiel wordt in de gewenste rijrichting naar rechts en links gedraaid.
Zenderkristal
Bepaalt de frequentie voor de zender. In de ontvanger op het chassis is er een ontvangerkristal geplaatst die exact op de
zender afgestemd is. Bij een wissel van de frequentie moeten beide kristallen vervangen worden! Bij een wissel van de frequentie moeten beide kristallen vervangen worden! Bij een wissel van de frequentie moeten beide kristallen vervangen worden!
© REELY 08/07
Telescoopantenne
LED aanduiding
(Power)
Servo reverse schakelaar
(stuurservo)
Servo reverse schakelaar
(gas/remservo)
AAN/UIT-
schakelaar
Laadaansluiting
Batterijvak
(onderkant)
In de ontvanger op het chassis is er een ontvangerkristal geplaatst die exact op de In de ontvanger op het chassis is er een ontvangerkristal geplaatst die exact op de
Als u uw modelvoertuig voor Als u uw modelvoertuig voor
Hiertoe moet u de draaiknop voor de maximale Hiertoe moet u de draaiknop voor de maximale
Zenderkristal
Draaiknop
kanaal 1
Beperking van
de stuuruitslag
(Dual Rate)
Draaiknop kanaal
Kanaal 1: rijrichting rijrichting rijrichting
(stuurservo)
Kanaal : gas/rem gas/rem gas/rem
(gas/remservo)
