Reely BAT Anleitung

Schwingflügler mit Gummibandantrieb
Das Produkt ist nicht für Kinder unter 14 Jahren geeignet.
Bitte vor dem Zusammenbau die Anleitung aufmerksam lesen. Fehler beim Zusammenbauen können zu einer schlechten Flugleistung führen.
Zum Fliegen des Flugkörpers ein unverbautes Gelände mit wenigen Personen im Umkreis wählen.
Den Flugkörper nicht in die Richtung von Personen lenken.
Den Flugkörper nicht in der Nähe von Hochspannungsleitungen oder Personenansammlugen fliegen lassen.
Carbonfasergestänge
Montage

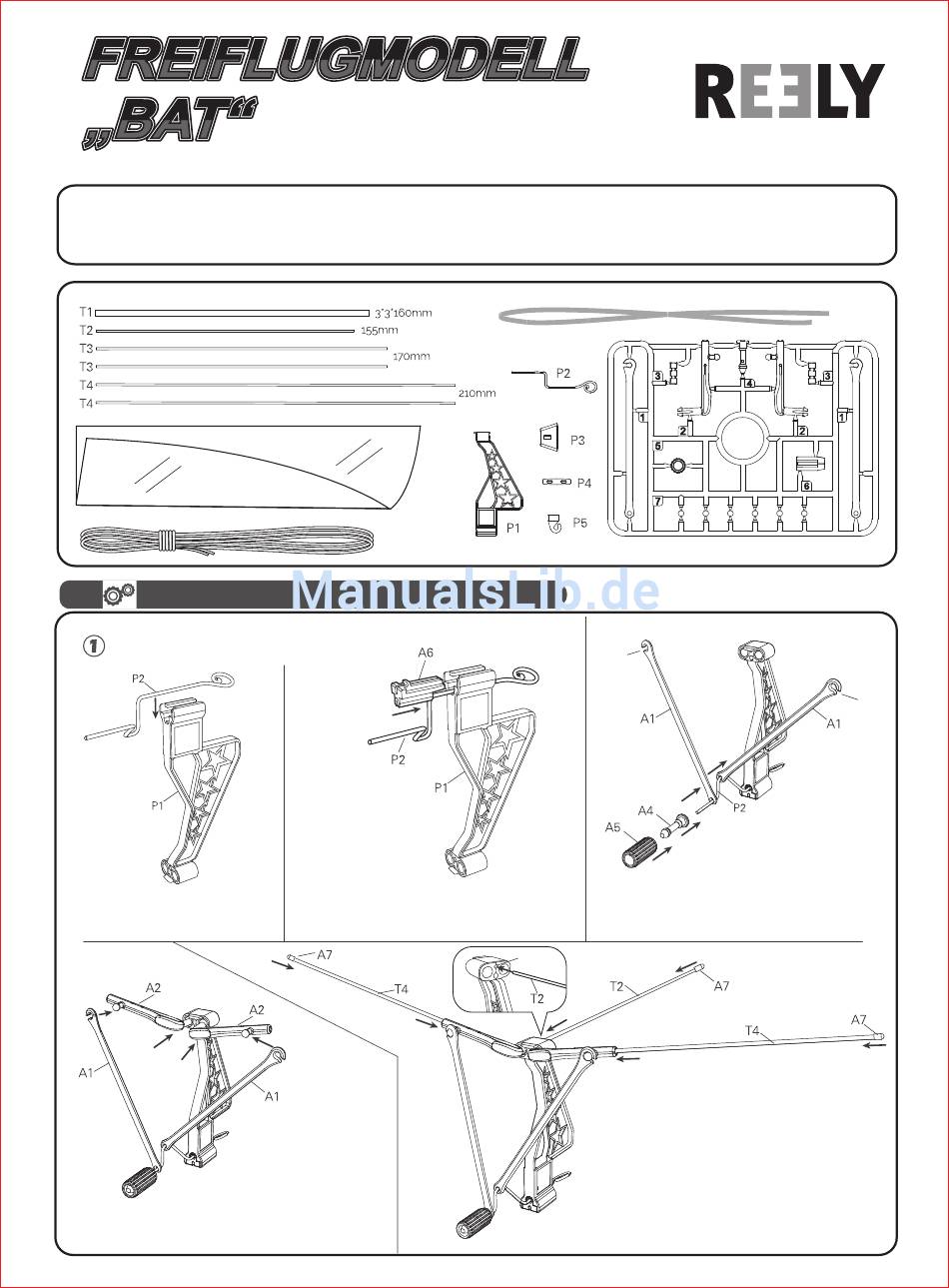

Nase zusammenbauen
Die Kurbel P2 von der Nase zum Flugkörper
unten in die Aussparung P1 wie in der
Skizze gezeigt einführen.
Die Krümmung bleibt dabei senkrecht und
zeigt nach unten.
Wie die Skizze zeigt, A2 in die Aufnahme oben an P1
einsetzen, danach den Pleuelstangenkopf A1 an den
Bolzen des Gelenkstabs A2 anbringen.
Tragflächen-
material
Gummiband
*Beim Zerlegen von A6
die untere Halterung von
A6 nach außen schieben.
Die Unterseite von Aussparung A6 in den Metalldraht
der Nase einführen, anschließend waagerecht in
Aussparung P1 horizontal hineinschieben.
Wenn alles richtig zusammengebaut ist, kann P2 leicht
wackeln.
Doppelseitiges Klebeband
Loch
Wie in der Skizze zu sehen, muss A1 an die Krümmung
in der Kurbel P2 vor der Flugkörpernase angebracht
werden. Anschießend A4 und A5 in dieser Reihenfolge
montieren.
Kleinere
Öffnung
T4 in die Bohrung an A2 einführen und am
anderen Ende A7 befestigen. T2 in die kleinere
Nut oben an P1 einführen und anschließend A7
am anderen Ende montieren.
*Wenn die Nase des Flugkörpers vollständig
zusammengebaut ist, die Kurbel mehrmals im
Uhrzeigersinn drehen, um zu kontrollieren, ob sich
die linken und rechten Flügelarme symmetrisch
nach oben und nach unten bewegen.
Sortiment A
Loch
*Achten Sie auf die Richtung
der Einkerbung oben an A1.
