4 V
4.2
G
Het GP Buggy Chassis „Big Pyro" RTR is volledig rijklaar gemonteerd (Ready To Run).
Vóór de eerste start moet u daarom alleen nog enkele basisafstellingen controleren en de nodige onderdelen en
hulpmiddelen klaarleggen.
Voer de punten van de checklist na elkaar uit. Daarna is uw modelvoertuig klaar voor gebruik.
GEREEDSCHAP
- Steeksleutel
6, 8 en 16 mm
- Wielmoersleutel / dopsleutel 10 mm
- Inbussleutel 1,5 - 5 mm
- Kruiskopschroevendraaier (Ph Nr. 1 en )
- Punttang
- Modelbouwmes
H
ULPMIDDELEN
- Kabelbinders
- Luchtfilterolie
- Dunvloeibare smeerolie voor de smering en ter
bescherming van de verbrandingsruimte tegen
corrosieve bezinksels in de motor na het gebruik
(„After Run" olie)
De positieaanduidingen voor / achter / rechts / links
hebben steeds betrekking op de lengte-as van het voertuig
4.3
U
ITLIJNING EN TANDFLANKSPELING VAN DE AANDRIJVING CONTROLEREN
De motor brengt zijn vermogen via het rondsel op de koppelingsklok over op het tandwiel van de aandrijfas.
Het andere einde van de aandrijfas drijft via een rondsel het rechte tandwiel op het achterasdifferentieel en zo de achterwielen
aan. Beide draaiassen, dus de krukas aan de motorzijde en de as van de aandrijfas, moeten exact parallel uitgelijnd zijn. Zo
worden spanningen in de aandrijving, voortijdige slijtage van de rondsels en kogellagers en prestatieverlies voorkomen.
De parallelle afstelling van de krukas en de aandrijving moet vóór de ingebruikname van het voertuig
gecontroleerd en evt. bijgesteld worden!
Bij een parallelle afstelling grijpen het rondsel op de koppelingsklok en het hoofdtandwiel gemakkelijk in elkaar.
Te veel speling zal mettertijd de tandwielen en te weinig speling de kogellagers in de koppeling en de motor vernielen.

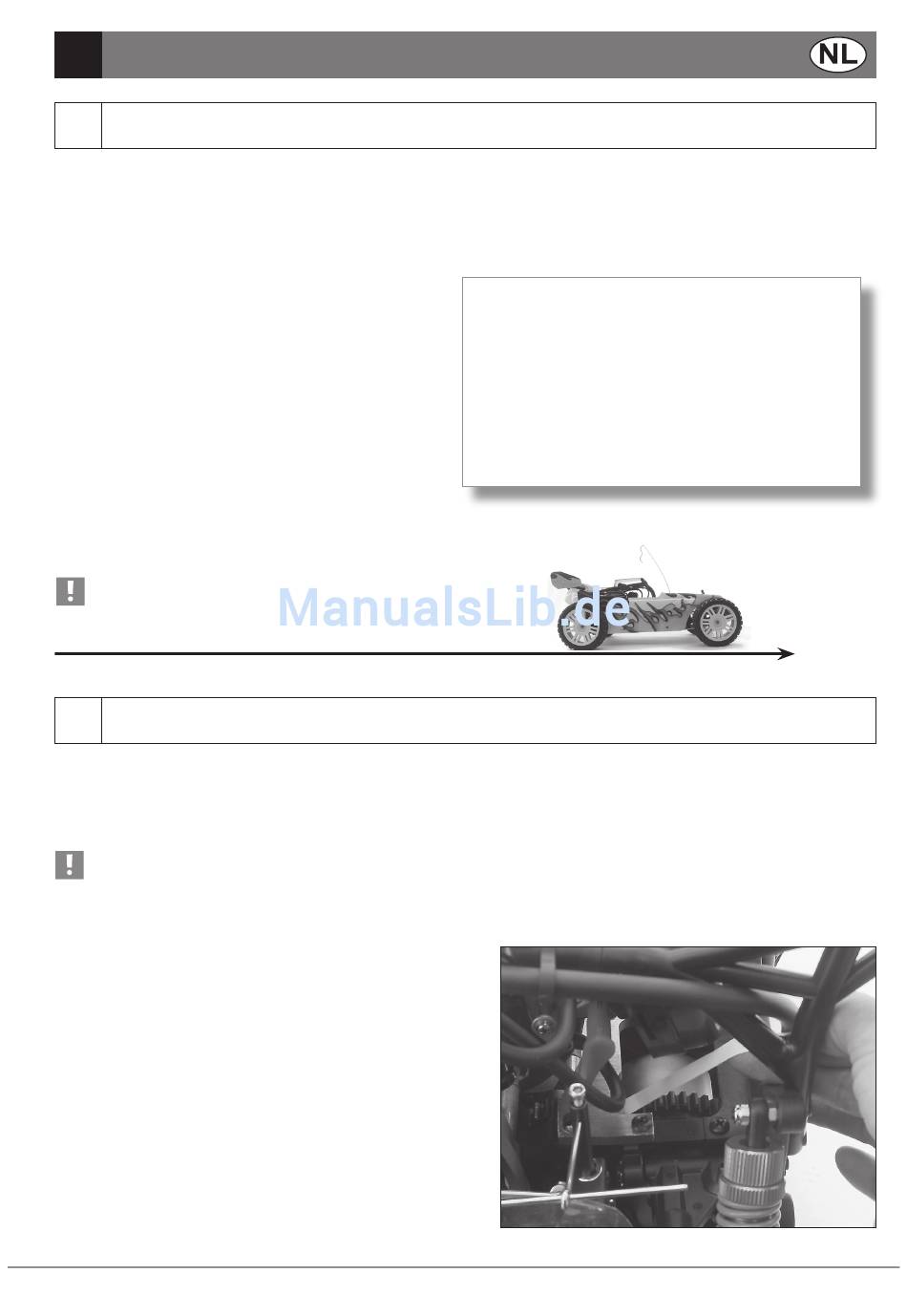

Tandflankspeling controleren
- Leg een dun strookje papier tussen het rondsel op de
aandrijfas en het rechte tandwiel op het achterasdifferenti-
eel.
- Schuif het model langzaam met uw hand naar voren.
Het papierstrookje mag bij het doordraaien niet
scheuren!
Justeren
- Vier schroeven van de bevestiging van de motorhouder
aan de onderkant van de bodemplaat (chassis) losmaken.
- Motor in de lengte justeren en schroeven weer vastdraai-
en.
96
OORBEREIDINGEN
EREEDSCHAP EN HULPMIDDELEN
OPGELET!
in de rijrichting "naar voren"!
, C
HECKLIST VOOR DE INGEBRUIKNAME
C
HECKLIST VOOR DE INGEBRUIKNAME
Wat moet er nog gedaan worden:
- Uitlijning en tandflankspeling van de aandrijving
controleren
- Reikwijdte van de afstandsbedieningszender
controleren
- Basisafstelling van de carburateur controleren
- Tank met brandstof vullen
- Motor laten inlopen
- Carrosserie monteeren
