Elektrischer Anschluss monovalenter Wärmepumpen-Heizungsanlagen

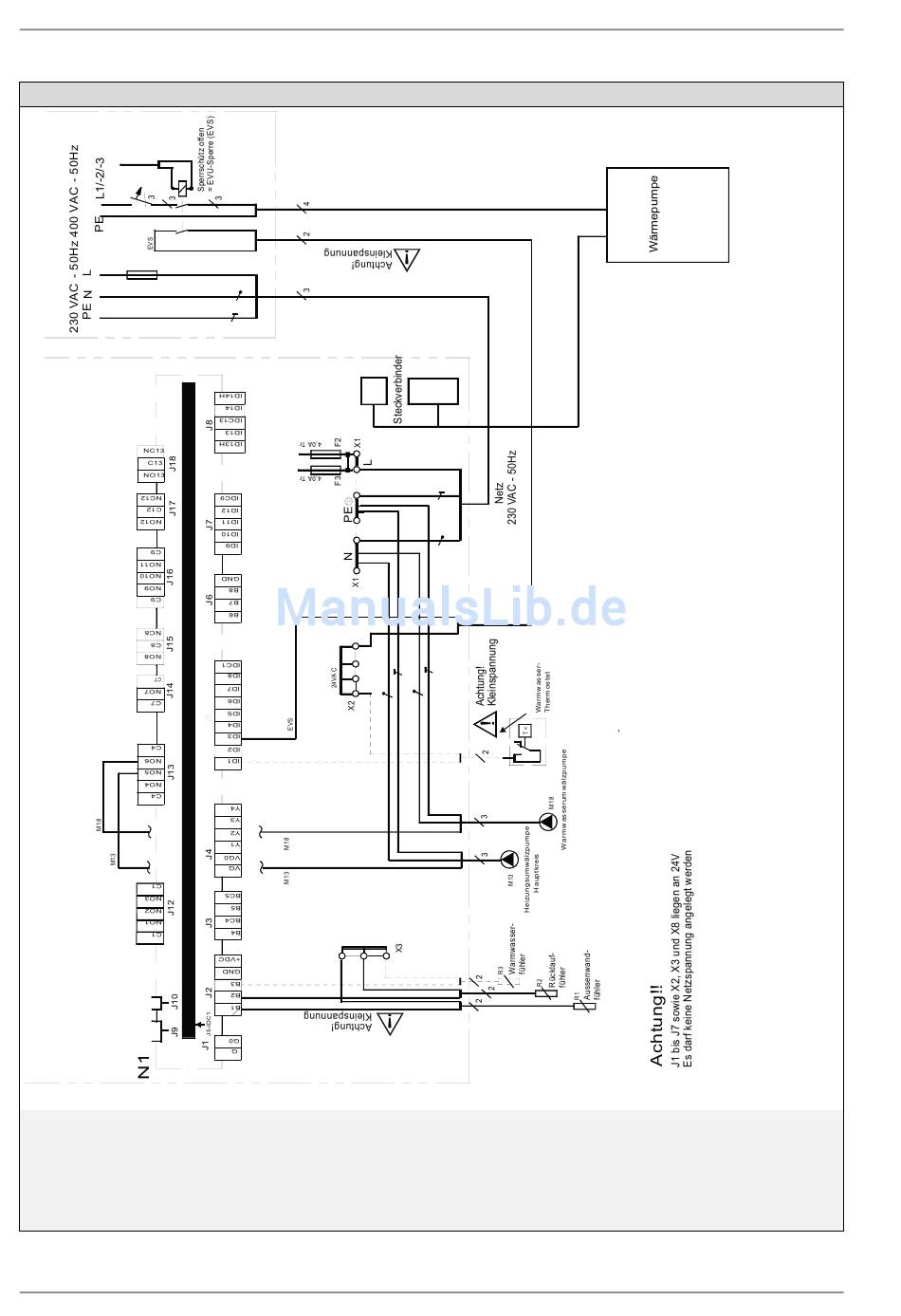

Abb. 8.23:Kabelverlegungsplan wandmontierter Wärmepumpenmanager bei monovalenten Anlagen mit einem Heizkreis und Warmwasserbereitung
Die 4-adrige Versorgungsleitung für den Leistungsteil der Wärmepumpe wird vom Wärmepumpenzähler über das EVU-Schütz (falls gefordert) in die Wärme-
pumpe geführt (3L/PE~400V,50Hz). Absicherung nach Angabe der Stromaufnahme auf dem Typschild, durch einen 3-poligen Leitungsschutzschalter mit C-Cha-
rakteristik und gemeinsamer Auslösung aller 3 Bahnen. Kabelquerschnitt gemäß DIN VDE 0100.
Die 3-adrige Versorgungsleitung für den Wärmepumpenmanager (Heizungsregler N1) wird in die Wärmepumpe (Geräte mit integriertem Regler) oder zum späte-
ren Montageplatz des wandmontierten Wärmepumpenmanagers (WPM) geführt. Die Versorgungsleitung (L/N/PE~230V, 50Hz) für den WPM muss an Dauerspan-
nung liegen und ist aus diesem Grund vor dem EVU-Sperrschütz abzugreifen bzw. an den Haushaltsstrom anzuschließen, da sonst während der EVU-Sperre
wichtige Schutzfunktionen außer Betrieb sind.
