Warmwasserbereitung und Lüften mit Wärmepumpen

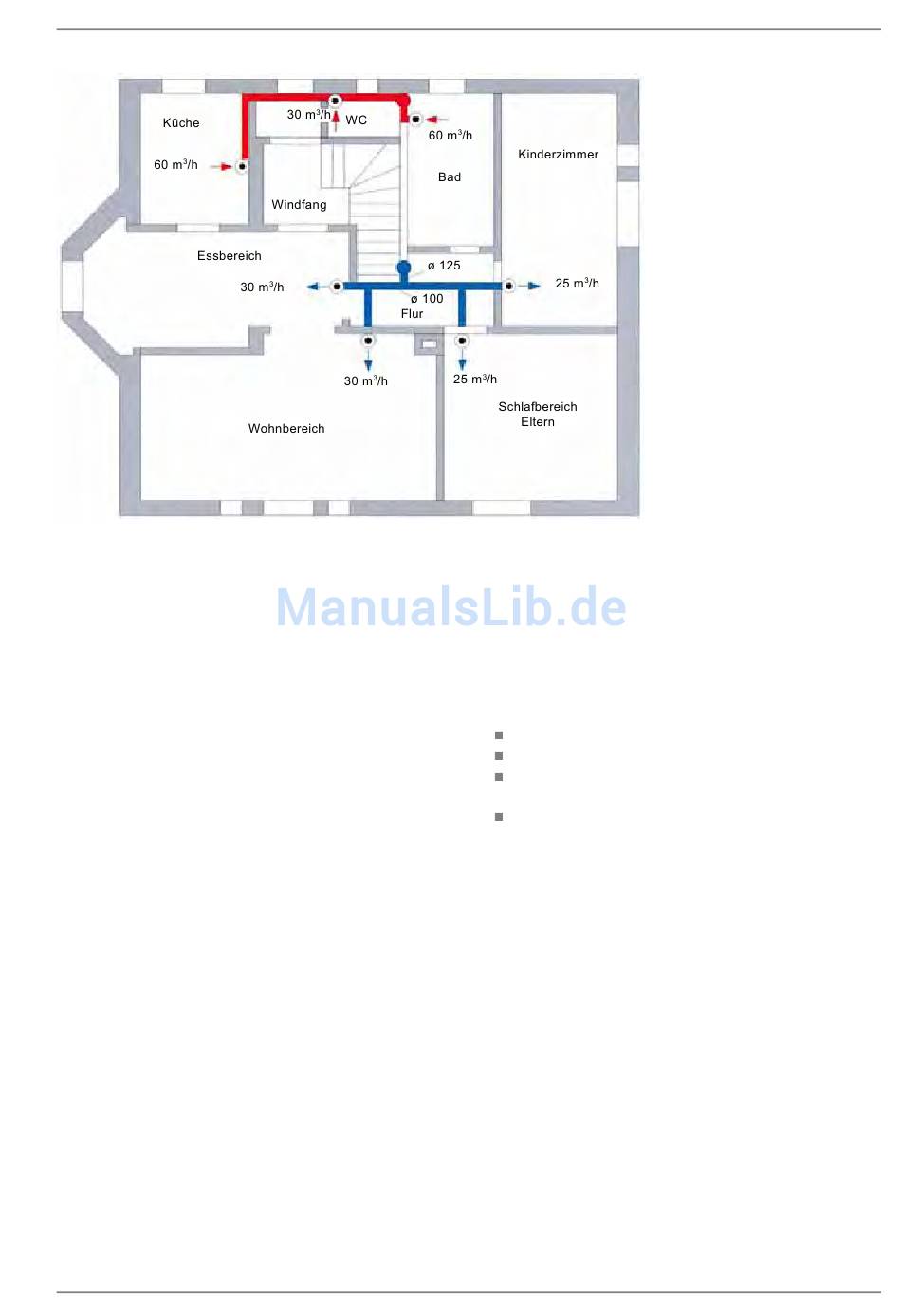

Abb. 6.7: Ausschnitt aus einer Lüftungsplanung mit zentraler Zuluft und zentraler Abluft
6.4.3

Ermittlung des Gesamtdruckverlustes

Die Ermittlung des Gesamtdruckverlustes des Luftverteilsystems
erfolgt durch eine Berechnung des ungünstigsten Stranges. Die-
ser wird in Teilabschnitte zerlegt und die Druckverluste der Ein-
zelkomponenten in Abhängigkeit des Volumenstroms und des
Rohrdurchmessers ermittelt. Der Gesamtdruckverlust entspricht
der Summe der Druckverluste der Einzelkomponenten.
Der ermittelte Gesamtdruckverlust muss innerhalb der zulässi-
gen externen Pressung des Lüftungsgerätes liegen.
Systempakete Lüftung
Bei den Systempaketen Lüftung werden die Zu- bzw. Abluft-
ströme einzeln von den Räumen zum Gerät geführt. Im Gegen-
satz zum klassischen Lüftungsbau müssen keine Luftströme zu-
sammengeführt bzw. getrennt werden. Dies ermöglicht die
Verwendung standardisierter Systempakete, die individuell und
montagefreundlich verlegt werden können. Zusätzlich lassen
www.dimplex.de
sich die flexiblen Luftkanäle platzsparend nebeneinander verle-
gen und verhindern die Schallübertragung zwischen verschiede-
nen Räumen (Telefonie).
Erfolgt die gesamte Luftverteilung mit dem speziell zu jedem
Wohnungslüftungssystem lieferbaren standardisierten Mehrrohr-
Luftverteilsystem kann unter Beachtung der folgenden Punkte
auf die Ermittlung des Gesamtdruckverlustes verzichtet werden.
Kurze direkte Leitungswege
Maximale Stranglänge 15 m
Vollständige Streckung der im Auslieferungszustand ge-
stauchten Rohre
Strömungsgünstige Verlegung mit geringen Biegeradien
(Enge 90° Bögen vermeiden!).
