Einbindung der Wärmepumpe in das Heizsystem
8.12.3 Wärmepumpen in Kompaktbauweise
Luft/Kompakt-Wärmepumpe

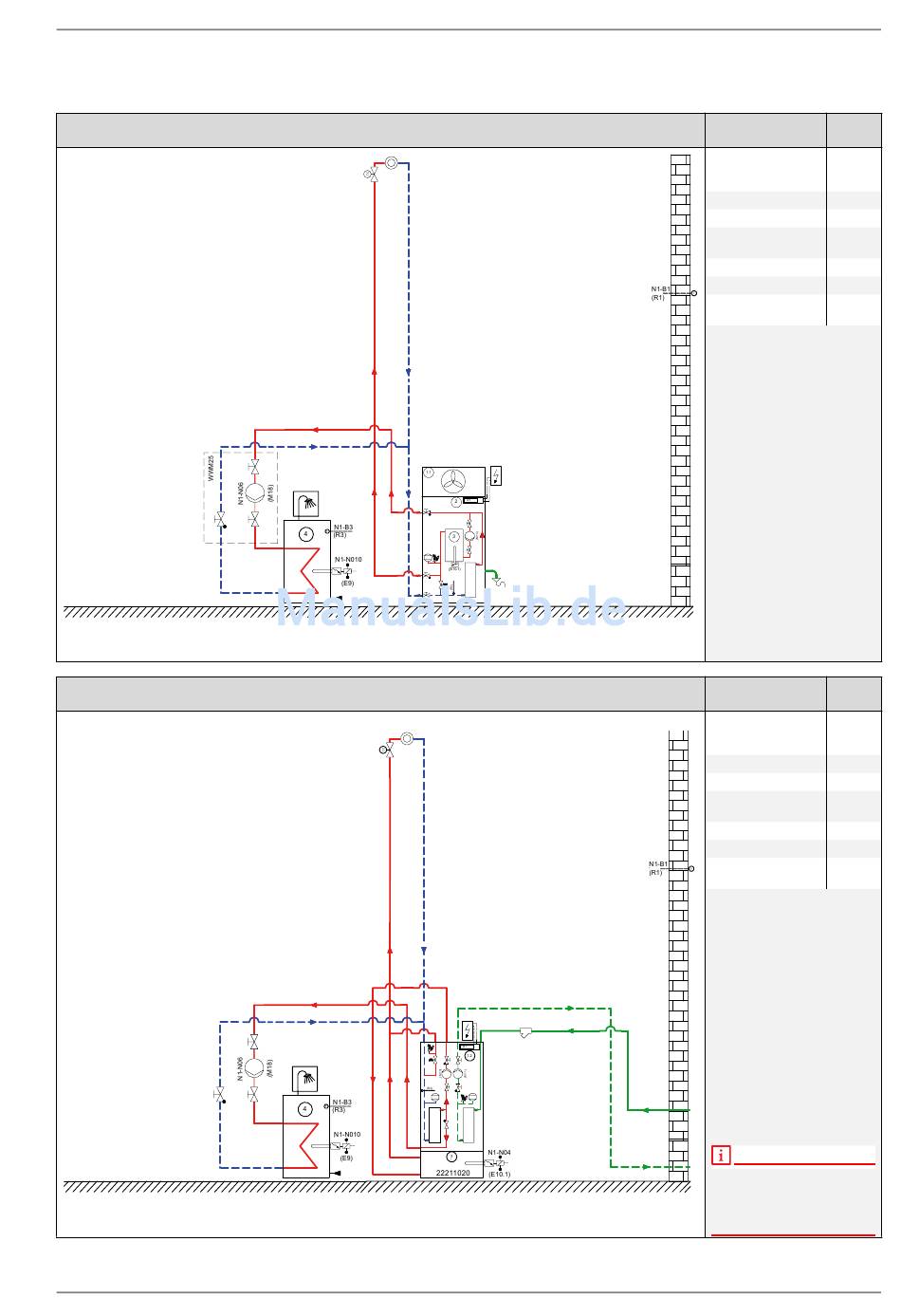

Abb. 8.24:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und integriertem Rei-
hen-Pufferspeicher
Sole/Kompakt-Wärmepumpe
Abb. 8.25:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und Unterstellpuffer
www.dimplex.de
8.12.3
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Bei Wärmepumpen in Kompakt-
bauweise sind die Anlagekom-
ponenten für die Wärmequelle
und einen ungemischten Heiz-
kreis integriert.
Die Warmwasserbereitung ist
optional.
Der in der Luft/Kompakt-Wärme-
pumpe integrierte 2 kW Tauch-
heizkörper kann bei Bedarf
durch eine Rohrbaugruppe mit
höherer Heizleistung ersetzt
werden.
Einbindungsschemen sind durch
einen 8-stelligen Code z.B.
12211020 eindeutig gekenn-
zeichnet.
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Durch die integrierte Körper-
schallentkopplung kann die
Sole/Kompakt-Wärmepumpe di-
rekt an das Heizsystem ange-
schlossen werden.
Die freie Pressung der integrier-
ten Solepumpe ist auf eine maxi-
male Sondentiefe von 80 m (DN
32) ausgelegt. Bei größeren
Sondentiefen ist die freie Pres-
sung zu überprüfen und gegebe-
nenfalls ein DN 40 Rohr einzu-
setzen.
HINWEIS
Wärmepumpen in Kompakt-
bauweise können nicht für bi-
valente Systeme eingesetzt
werden.
