Verlegung

Die Rohrschlangen sollten mittels Vorlaufverteiler und Rücklauf-
sammler gemäß nachfolgender Skizze angeschlossen bzw. ver-
legt werden, so dass alle Solekreise gleich lang sind.
HINWEIS
Bei der Verlegung gleich langer Solekreise ist kein hydraulischer Ab-
gleich erforderlich.
3.2.5

Installation des Solekreises

Jeder Solekreis ist mit mindestens einem Absperrventil zu
versehen.
Die Solekreise müssen alle gleich lang sein, um eine gleich-
mäßige Durchströmung und Entzugsleistung der Solekreise
zu gewährleisten.
Die Erdwärmekollektoren sollten möglichst einige Monate
vor der Heizsaison installiert werden, damit sich das Erd-
reich setzen kann.
Die minimalen Biegeradien der Rohre gemäß Herstelleran-
gabe sind zu beachten.
Die Füll- und Entlüftungseinrichtung sind an der höchsten
Stelle des Geländes zu installieren.
Alle im Haus und durch die Hauswand geführten Soleleitun-
gen sind dampfdicht zu dämmen, um Schwitzwasserbildung
zu verhindern.
Alle soleführenden Leitungen müssen aus korrosionsbe-
ständigem Material bestehen.
Soleverteiler und Rücklaufsammler müssen außerhalb des
Hauses installiert werden.

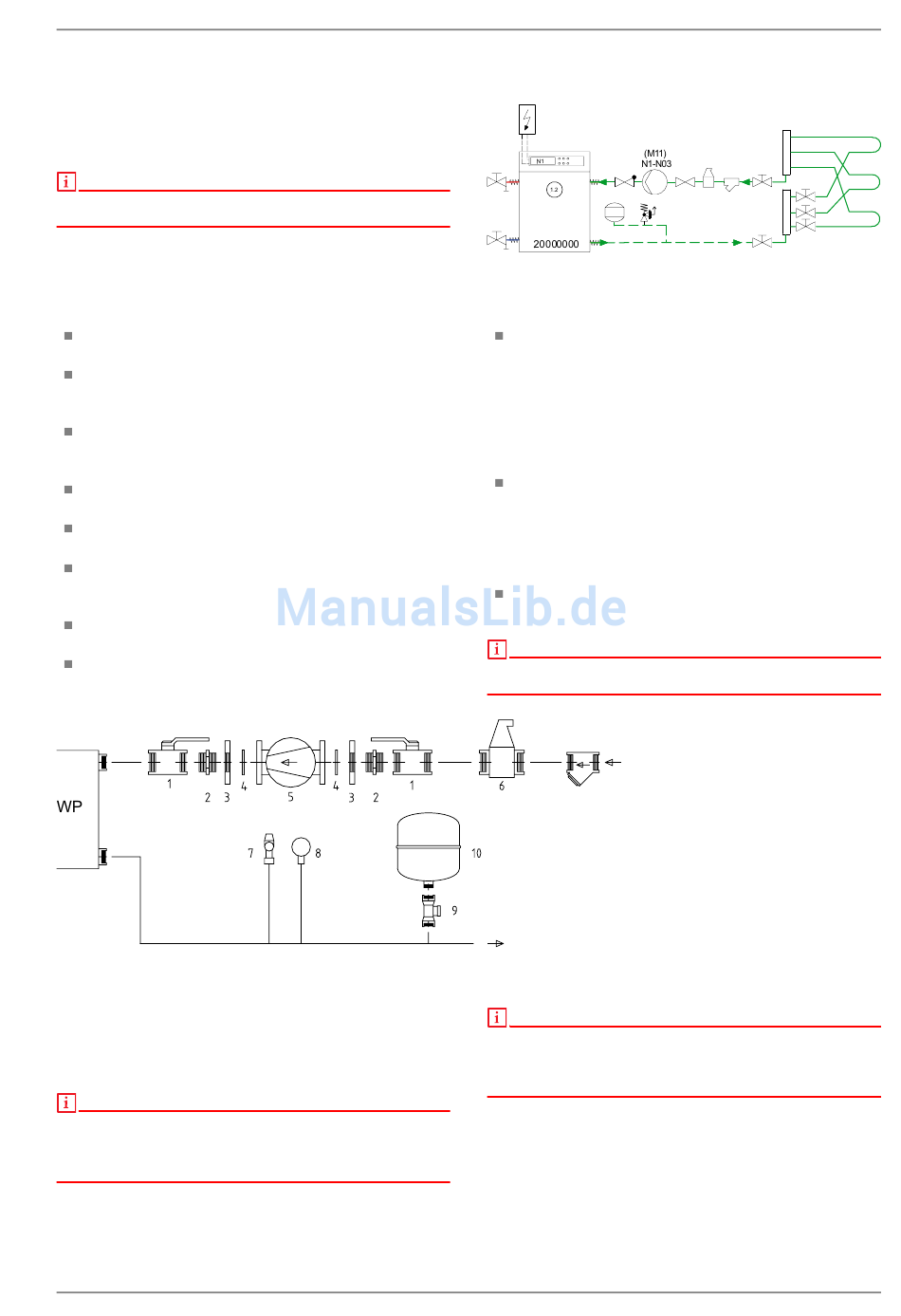

Abb. 3.5: Aufbau Solekreiszuleitung inkl. Einbauten
Der Großentlüfter mit Mikroblasenabscheider sollte am höchsten
und wärmsten Punkt des Solekreises sitzen. Die Installation des
Solezubehöres kann sowohl im als auch außerhalb des Gebäu-
des erfolgen.
HINWEIS
Der im Lieferumfang der Wärmepumpe enthaltene Schmutzfänger (Ma-
schenweite 0,6mm) schützt den Verdampfer der Wärmepumpe und ist di-
rekt am Eintritt in die Wärmepumpe zu installieren und nach einem
Spüllauf der Soleumwälzpumpe von ca. 1 Tag zu reinigen.
www.dimplex.de
Abb. 3.4: Hydraulische Einbindung der Solekreise
Die Soleumwälzpumpe der Wärmequellenanlage ist nach
Möglichkeit außerhalb des Gebäudes zu installieren. Die
Position des Pumpenkopfes ist so zu setzen, dass kein Kon-
densat in den Anschlusskasten fließen kann. Bei einer In-
stallation im Gebäude ist diese dampfdiffusionsdicht zu
dämmen, um Kondenswasser und Eisbildung zu verhindern.
Zusätzlich können schalldämmende Maßnahmen notwen-
dig werden.
Der Verlegeabstand zwischen soleführenden Leitungen und
Wasserleitungen, Kanälen und Gebäuden sollte mind. 0,7m
betragen, um Frostschäden zu vermeiden. Kann aus bauli-
chen Gründen dieser Verlegeabstand nicht eingehalten wer-
den, sind die Rohre in diesem Bereich ausreichend zu däm-
men.
Erdwärmekollektoren dürfen nicht überbaut und die Oberflä-
che nicht versiegelt werden.
HINWEIS
Die Installation der Soleumwälzpumpe außerhalb des Gebäudes erspart
die sonst notwendige diffusionsdichte Dämmung gegen Schwitzwasser.
Legende
1)
2)
3)
4)
5)
6)
7)
8)
9)
10) Ausdehnungsgefäß
HINWEIS
Um ein Durchfeuchten der Dämmung zu verhindern, sollten Dämmstoffe
verwendet werden, die keine Feuchtigkeit aufnehmen können. Zusätzlich
sind die Stoßstellen so zu verkleben, dass keine Feuchtigkeit an die kalte
Seite (z.B. Soleleitung) der Dämmung gelangen kann.
Kugelhahn
Doppelnippel
Flansch
Flanschdichtung
Umwälzpumpe
Großentlüfter
Überdruckventil
Manometer
3
Kappenventil / "
4
