Wärmepumpenmanager
7 Wärmepumpenmanager
Der Wärmepumpenmanager ist funktionsnotwendig für den Be-
trieb von Luft-, Sole- und Wasser/Wasser-Wärmepumpen. Er re-
gelt eine bivalente, monovalente oder monoenergetische Hei-
zungsanlage und überwacht
Kältekreises. Er wird entweder im Gehäuse der Wärmepumpe
eingebaut oder als wandmontierter Regler mit der Wärmepumpe
ausgeliefert und übernimmt sowohl die Regelung der Wärmenut-
zungs- als auch der Wärmequellenanlage.
Funktionsübersicht
6 Tasten Komfortbedienung
Großes, übersichtliches, beleuchtetes LC-Display mit Be-
triebszustands- und Serviceanzeigen
Erfüllung der Anforderungen der Energieversorgungsunter-
nehmen (EVU)
Dynamische Menüführung, angepasst auf die konfigurierte
Wärmepumpenanlage
Schnittstelle für Fernbedienstation mit identischer Menüfüh-
rung
Rücklauftemperaturgeführte Regelung des Heizbetriebs
über Außentemperatur, einstellbaren Festwert oder Raum-
temperatur.
Ansteuerung von bis zu 3 Heizkreisen
Vorrangschaltung
– Kühlung vor
– Warmwasserbereitung vor
– Heizung vor
– Schwimmbad

7.1 Bedienung

Die Bedienung des Wärmepumpenmanagers erfolgt über 6
Drucktasten: Esc, Modus, Menue, , , . Je nach aktueller
Anzeige (Standard oder Menü) sind diesen Tasten unter-
schiedliche Funktionalitäten zugeordnet.
Der Betriebszustand der Wärmepumpe und Heizungsan-
lage wird im Klartext im 4 x 20 Zeichen LC-Display ange-
zeigt.

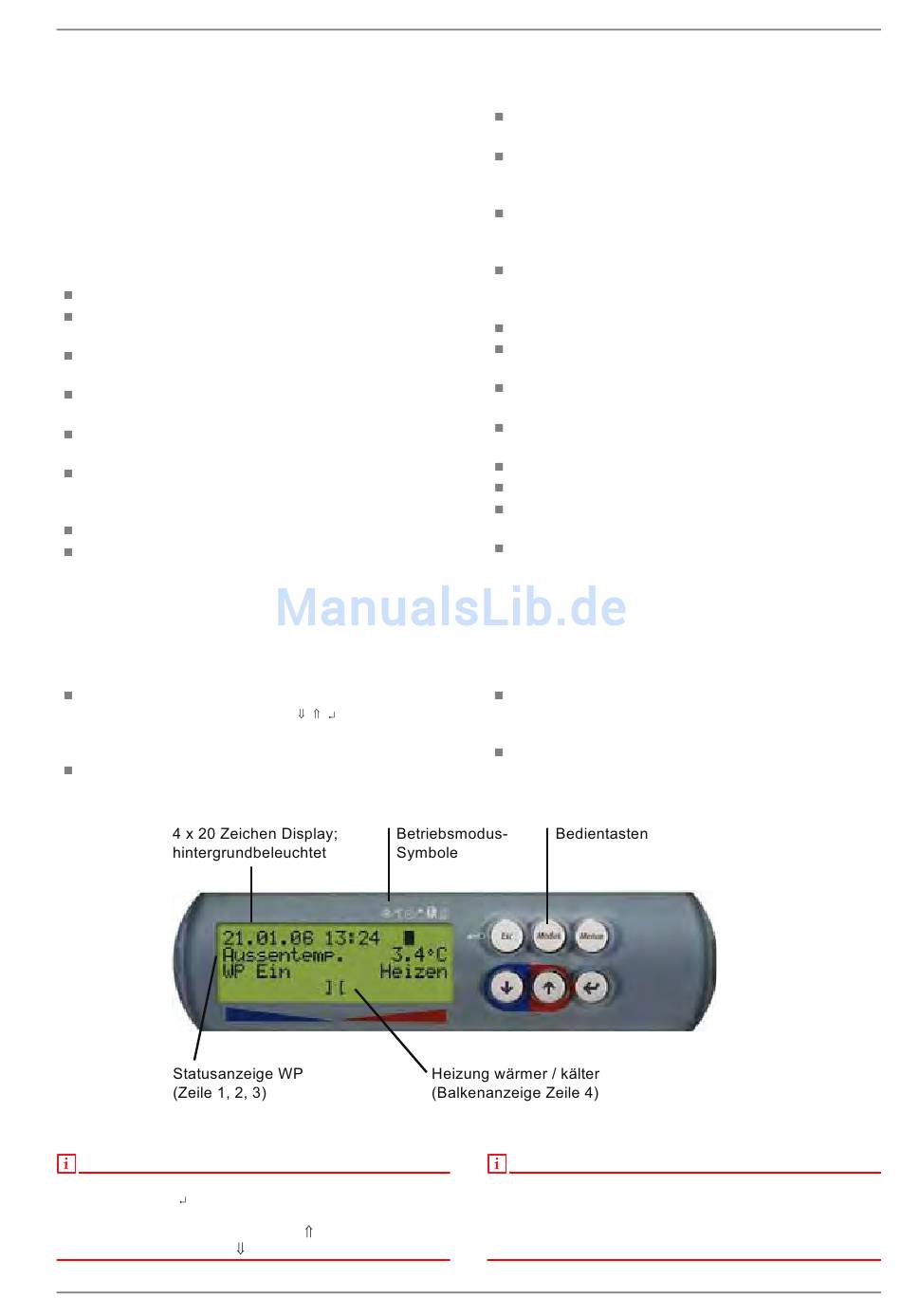

Abb. 7.1: Standardanzeige LC-Display Hauptanzeige mit Bedientasten
HINWEIS
Der Kontrast für die Anzeige im Display ist einstellbar. Dazu werden die
Tasten (MENUE) und ( ) miteinander solange gedrückt, bis die Einstel-
lung abgeschlossen ist.
Mit dem gleichzeitigen Drücken der Taste ( ) wird der Kontrast ver-
schärft, beim Drücken der Taste ( ) wird der Kontrast verringert.
www.dimplex.de
die Sicherheitsorgane des
Ansteuerung eines 2. Wärmeerzeugers
(Öl- oder Gaskessel bzw. Tauchheizkörper)
Ansteuerung eines Mischers für einen 2. Wärmeerzeuger
(Öl-, Gas-, Festbrennstoffkessel oder regenerativer Wärme-
quelle)
Sonderprogramm für 2. Wärmeerzeuger zur Sicherstellung
von Mindestlauf- (Ölkessel) bzw- Mindestladezeiten (Zen-
tralspeicher)
Ansteuerung einer Flanschheizung zur gezielten Nacher-
wärmung des Warmwassers mit einstellbaren Zeitprogram-
men und zur thermischen Desinfektion
Bedarfsabhängige Steuerung von bis zu 5 Umwälzpumpen
Abtaumanagement zur Minimierung der Abtauenergie durch
gleitende, selbst-adaptierende Abtauzykluszeit
Verdichtermanagement zur gleichmäßigen Belastung der
Verdichter bei Wärmepumpen mit zwei Verdichtern
Betriebsstundenzähler für Verdichter, Umwälzpumpen,
2.Wärmeerzeuger und Flanschheizung
Tastatursperre, Kindersicherung
Alarmspeicher mit Datum- und Zeitangabe
Schnittstelle zur Kommunikation über PC mit der Möglich-
keit zur Visualisierung der Wärmepumpenparameter
Automatisiertes Programm zum gezielten Trockenheizen
des Estrichs mit Abspeicherung des Start- und Fertigstel-
lungszeitpunktes
Es können 6 unterschiedliche Betriebsarten ausgewählt
werden:
Kühlen, Sommer, Auto, Party, Urlaub, 2. Wärmeerzeuger.
Das Menü besteht aus 3 Hauptebenen:
Einstellungen, Betriebsdaten, Historie.
HINWEIS
Tastatursperre, Kindersicherung!
Um ein unbeabsichtigtes Verstellen des Wärmepumpenmanagers zu ver-
meiden, drücken Sie ca. 5 Sekunden die Taste (Esc), bis die Anzeige Tas-
tensperre aktiv erscheint. Die Aufhebung der Tastatursperre erfolgt in
gleicher Weise.
