6.5 Wohnungslüftungs-Kompaktgerät Abluft LWP 300W
Das Wohnungslüftungs-Kompaktgerät Abluft saugt kontinuierlich
warme, mit Feuchtigkeit und Schadstoffen belastete Wohnraum-
luft aus Küche, Bad und WC ab und entzieht dem Abluftvolumen-
strom aktiv die für die Warmwasserbereitung benötigte Wärme.
Das Kompaktgerät Abluft ist speziell auf die Anforderungen der
Wohnungslüftung abgestimmt und besitzt neben den Grundfunk-
tionen einer Warmwasser-Wärmepumpe folgende Produktvor-
teile:
Permanente Lüftungsfunktion unabhängig vom Warmwas-
serbedarf
Einstellbarer Luftvolumenstrom (120, 185 bzw. 230 m
über wandmontierte Bedienstation
Wärmepumpenmodul, das bei relativ kleinen aber kontinu-
ierlichen Volumenströmen hohe Leistungszahlen liefert
Energieeffizienter Gleichstromventilator
Elektronische Konstantvolumenregelung zur Sicherstellung
des gewählten Luftvolumenstroms bei wechselnden Druck-
verlusten
ACHTUNG!
Die Auslegung des Abluftvolumenstroms muss in Abhängigkeit des
Gebäudes und der beabsichtigten Nutzung erfolgen. Die wichtigsten zu
beachtenden Normen und Richtlinien bilden die DIN 1946 T6 und DIN
18017. Diese legen die notwendigen Volumenströme fest, die der
Anlagenplanung zugrunde zu legen sind.
HINWEIS
Bei einem Luftvolumenstrom von 230 m
wassertemperatur von 45 °C ergibt sich eine Aufheizzeit für den 290l-
Warmwasserspeicher von ca. 6,2 Stunden. Ein geringerer Luftvolumen-
strom verlängert die benötigte Aufheizzeit.
Bei erhöhtem Warmwasserbedarf kann mit dem serienmäßig integrierten
Heizstab bzw. einem über den integrierten Glattrohrwärmetauscher ange-
schlossenen zweiten Wärmeerzeuger die Warmwasserbereitung unter-
stützt werden.
2-Rohr-System Abluft/Fortluft
Das Wohnungslüftungs-Kompaktgerät ist mit einem Ab- und
Fortluftstutzen (2 x DN 160) ausgerüstet.
Der Abluftstutzen wird mit einem zentralen Kanalsystem verbun-
den. Über angeschlossene Abluftventile wird aus den feucht-
und geruchsbelasteten Ablufträumen des Gebäudes die Luft
kontrolliert abgeführt und über den Fortluftstutzen nach außen
gefördert. Die erforderliche Frischluft (Außenluft) wird dem Ge-
bäude über dezentrale Zulufteinheiten zugeführt.
Das im Gebäude zu installierende Abluftsystem wird als System-
paket Abluft mit dezentralen Zulufteinheiten angeboten und ist
als vorkonfektioniertes Systempaket Wand/Decke bzw. Wand/
Boden erhältlich. Zusätzlich besteht die Möglichkeit ein klassisch
geplantes Kanalsystem anzuschließen.

Systempaket Abluft mit Zulufteinheiten

Im Gegensatz zum klassischen Lüftungsbau werden bei den
Systempaketen Wand/Decke bzw. Wand/Boden die flexiblen
Isoflex- bzw. Quadroflexrohre einzeln von den Ablufträumen zum
Luftverteiler am Wohnungslüftungsgerät geführt.

Systempaket Abluft Wand / Decke ALS D

Einsetzbar, wenn die Luftverteilung ausschließlich über Wände,
Decken (z.B. Holzbalkendecke) bzw. Dachschrägen geführt wer-
den kann. Hier kommt das flexible Isoflexrohr DN 80 zum Ein-
satz.
162
3
)
3
und einer eingestellten Warm-

Systempaket Abluft Wand / Boden ALS B

Einsetzbar, wenn die Luftverteilung z.B. eines Geschosses über
den Rohboden der darüberliegenden Etage geführt werden
muss. Für die Verlegung in Wänden und Decken kommt das fle-
xible Isoflexrohr DN 80 zum Einsatz. Die Verlegung auf dem
Rohfußboden erfolgt über das Quadroflexrohr (80x50).
Systempaket Abluft
Wand / Decke
mit dezentralen
Zulufteinheiten
Außenwandgitter
Einputzkasten für Außen-
wandgitter
Abluftventil mit Filter
Konstantvolumenstrom-
regler
Isoflexrohr DN80
(je 10 m)
Rohrverbinder
Isoflexrohr DN160
(je 10 m)
Luftverteiler 6-fach
Außenwand-Zulufteinheit
Quadroflexrohr 80x50
(je 5 m)
Umlenkstück 90°
Übergangsstück gerade
Montagematerial

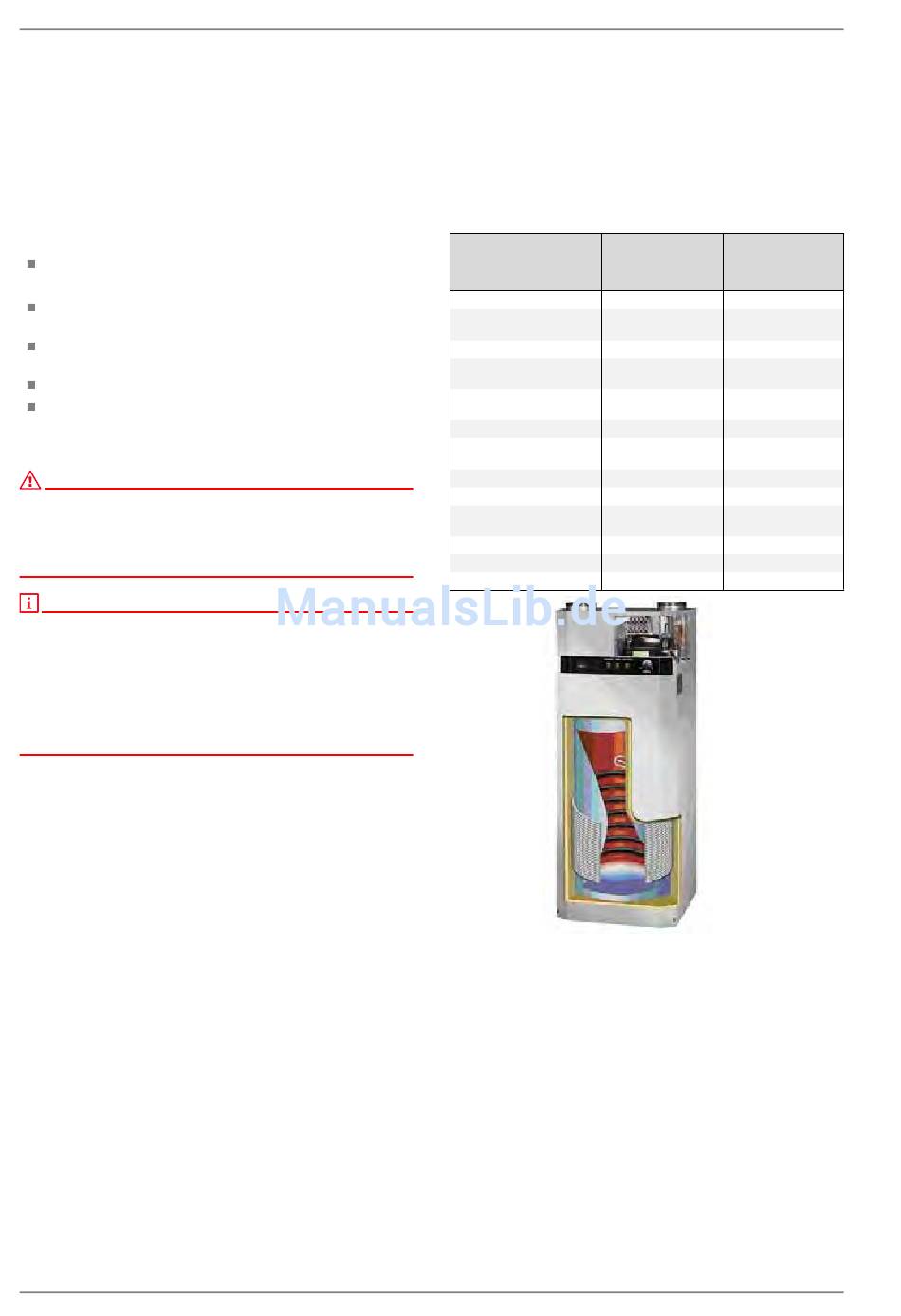

Abb. 6.8: Wohnungslüftungsgerät Abluft LWP 300W
Wand / Boden
ALS D ALS B
1 Stück 1 Stück
1 Stück 1 Stück
6 Stück 6 Stück
3 Stück 3 Stück
10 Stück 4 Stück
4 Stück 2 Stück
1 Stück 1 Stück
1 Stück 1 Stück
6 Stück 6 Stück
6 Stück
4 Stück
4 Stück
1 Satz 1 Satz
