Einbindung der Wärmepumpe in das Heizsystem
Regenerative Unterstützung von Heizung und Warmwasserbereitung

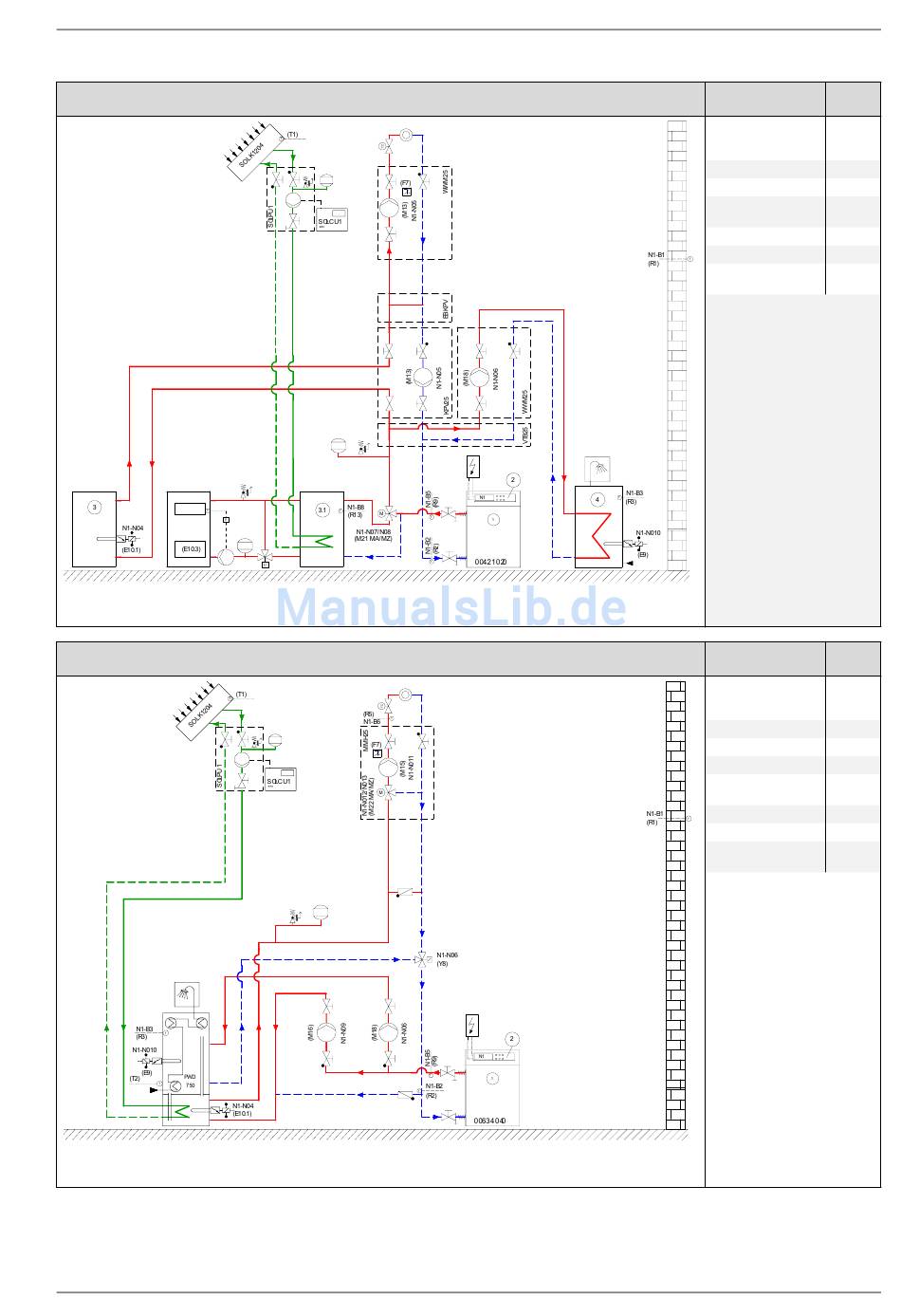

Abb. 8.38:Einbindungsschema für den bivalent regenerativen Wärmepumpenbetrieb eines Festbrennstoffkessels regenerati-
vem Speicher, einem Heizkreis mit Reihen-Pufferspeicher und Warmwasserbereitung
Regenerative Unterstützung von Heizung und Warmwasserbereitung
Abb. 8.39:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit dem Kombispeicher PWD 750 zur ex-
ternen Heizungs- und Warmwasserunterstützung
www.dimplex.de
8.12.7
Einstel-
Vorkonfiguration
lung
bivalent
Betriebsweise
regene-
rativ
1. Heizkreis
ja
2. Heizkreis
nein
Warmwasser-
ja
bereitung
Anforderung
Fühler
Flanschheizung
ja
Schwimmbad-
nein
bereitung
Die Beladung des regenerativen
Speichers (3.1) kann neben
dem Festbrennstoffkessel auch
durch zusätzliche Wärmeerzeu-
ger (z.B. Solar) erfolgen. Das
Puffervolumen ist nach Angabe
des Festbrennstoffkesselher-
stellers zu dimensionieren.
Bei ausreichend hohem Tempe-
raturniveau im regenerativen
Speicher wird die Wärmepumpe
gesperrt und die Energie aus
dem Speicher für die Heizungs-,
Warmwasser- oder Schwimm-
badanforderung genutzt.
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise
ener-
getisch
1. Heizkreis
ja
2. Heizkreis
ja
3. Heizkreis
nein
Warmwasser-
ja
bereitung
Anforderung
Fühler
Flanschheizung
ja
Schwimmbad-
nein
bereitung
Ein im Kombispeicher integrier-
tes Trennblech verhindert in
Verbindung mit einem 3-Wege-
Ventil Mischverluste zwischen
der Heiz- und Warmwasser-
zone. Wärmesteigrohre vertei-
len bei einer externen Beladung
die eingespeiste Energie tempe-
raturabhängig auf die Heizungs-
unterstützung und Warmwas-
serbereitung.
Ein Flanschanschluss ermög-
licht den Einbau des Solarwär-
metauscher RWT 750.
Der Rücklauffühler wird von der
Heizkreispumpe M15 durch-
strömt und verhindert bei zu
hohen Systemtemperaturen ein
Einschalten der Wärmepumpe.
197
