Einbindung der Wärmepumpe in das Heizsystem

Ein Heizkreis mit doppelt differenzdrucklosem Verteiler

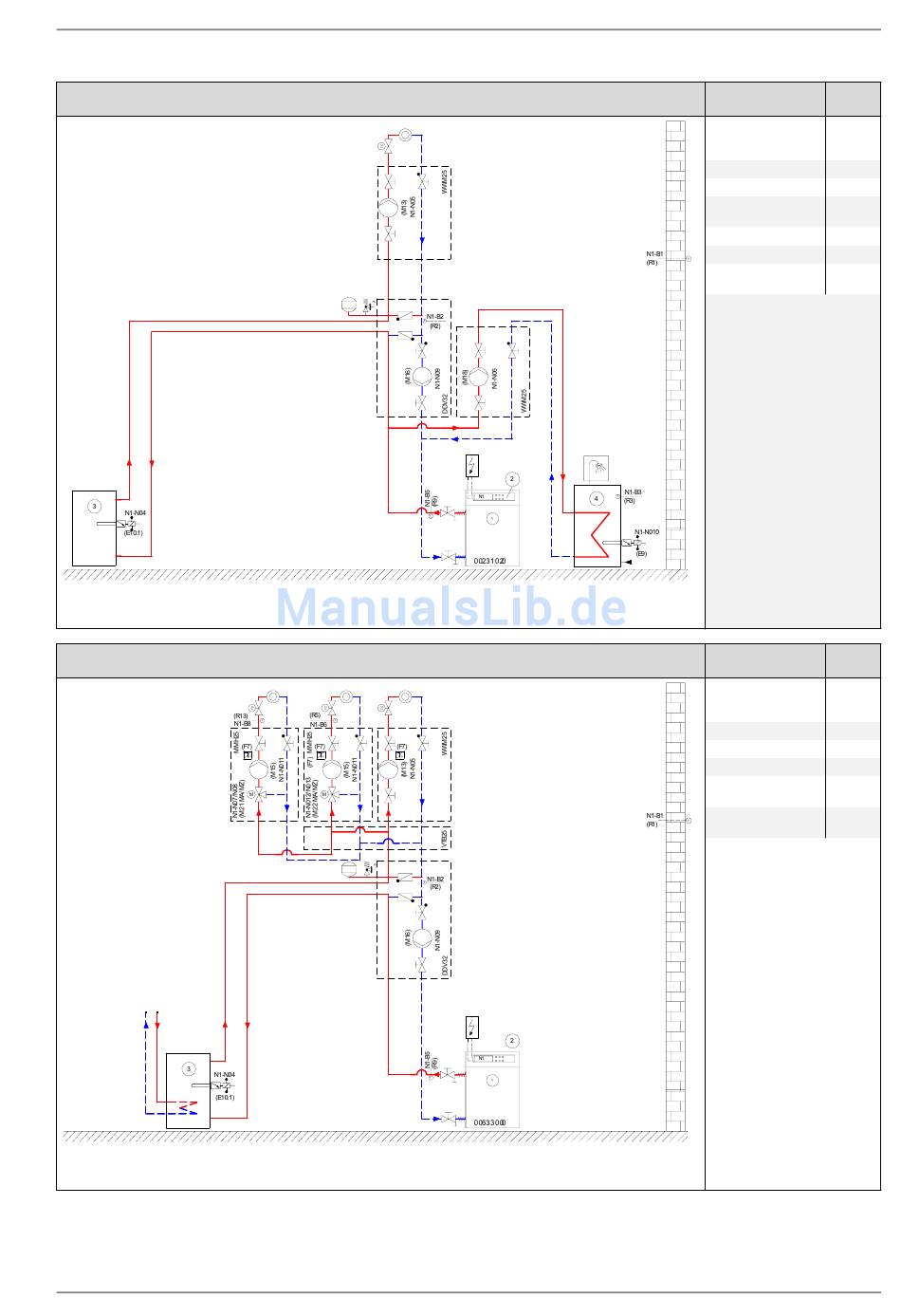

Abb. 8.28:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis, Reihen-Pufferspeicher
und Warmwasser-Erwärmung

Drei Heizkreise mit doppelt differenzdrucklosem Verteiler

Abb. 8.29:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit drei Heizkreisen, externer Heizungsun-
terstützung und Reihen-Pufferspeicher
www.dimplex.de
8.12.4
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Sicherstellung des Heizwasser-
durchsatz über einen doppelt
differenzdrucklosen Verteiler
(siehe Kap. 8.4.3 auf S. 177)
Der Einsatz des doppelt diffe-
renzdrucklosen Verteilers DDV
32 wird empfohlen zum An-
schluss von Wärmepumpen mit
einem Heizwasserdurchfluss
3
von max. 2,5 m /h.
Die Umwälzpumpe (M16) im Er-
zeugerkreis ist nur bei laufen-
dem Verdichter in Betrieb, um
unnötige Laufzeiten zu vermei-
den.
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis ja
3. Heizkreis ja
Warmwasser-
nein
bereitung
Schwimmbad-
nein
bereitung
Bei einer externen Beladung
des Reihen-Pufferspeichers ist
ein Sicherheitstemperaturwäch-
ter einzusetzen, der das Verteil-
system vor unzulässig hohen
Temperaturen schützt.
Der doppelt differenzdrucklose
Verteiler schützt die Wärme-
pumpe, da die Umwälzpumpe
(M16) im Erzeugerkreis nur bei
laufendem Verdichter im Heiz-
betrieb aktiv ist.
Der Rücklauffühler wird von den
Heizkreispumpen M13 / M15
durchströmt und verhindert bei
zu hohen Systemtemperaturen
ein Einschalten der Wärme-
pumpe.
