6.2
Notheizung: Bei einer Störung der Wärmepumpe kann
durch den Heizstab die Warmwasserversorgung aufrecht
erhalten werden.
Höhere Wassertemperatur: Ist die erforderliche Warm-
wassertemperatur höher als die von der Wärmepumpe er-
reichbare Temperatur (ca. 60 °C), so kann diese mittels
Heizstab auf max. 85 °C erhöht werden (Werkseinstellung
65 °C).
HINWEIS
Bei Warmwassertemperaturen größer 60 °C wird die Wärmepumpe abge-
schaltet und die Warmwasser-Erwärmung erfolgt nur über den Heizstab.
Die wasserseitige Installation ist nach DIN 1988 entsprechend
auszuführen.
Der Kondensatschlauch ist auf der Geräterückseite angebracht.
Er ist so zu verlegen, dass das anfallende Kondensat ohne Be-
hinderung abfließen kann und ist in einen Siphon abzuleiten.
Die Warmwasser-Wärmepumpe ist anschlussfertig verdrahtet,
es ist nur der Netzstecker in die bauseits installierte Schutzkon-
takt-Steckdose zu stecken.
HINWEIS
Anschluss an einen evtl. vorhandenen Wärmepumpenzähler bei Festan-
schluss der Warmwasser-Wärmepumpe möglich.

Regel- und Steuereinrichtungen

Die Warmwasser-Wärmepumpe ist mit folgenden Regel- und
Steuerungselementen ausgerüstet:
Der Temperaturregler für den Heizstab regelt die Warmwasser-
temperatur bei Heizstabbetrieb und ist werkseitig auf 65 °C ein-
gestellt.
Die Temperaturkontrolle im Wasserkreislauf und die Regelung
für den Verdichterbetrieb übernimmt der Temperaturregler. Die-
ser regelt die Wassertemperatur in Abhängigkeit des eingestell-
ten Sollwertes. Die Einstellung der gewünschten Temperatur er-
folgt mittels eines Drehknopfes an der Bedienblende.
Der Lufttemperaturthermostat ist am Schaltraumblech befestigt.
Bei einer Unterschreitung des fest eingestellten Schaltwertes
(8 °C) wird die Warmwasser-Erwärmung automatisch von Wär-
mepumpenbetrieb auf Heizstabbetrieb umgeschaltet.
Der Fühler des Thermometers erfasst die Warmwassertempera-
tur im oberen Teil des Warmwasserspeichers.
Bei den Warmwasser-Wärmepumpen mit innen liegendem Zu-
satzwärmetauscher schaltet bei Bedarf ein Relais mit potential-
freiem Kontakt automatisch einen 2. Wärmeerzeuger zu.
156

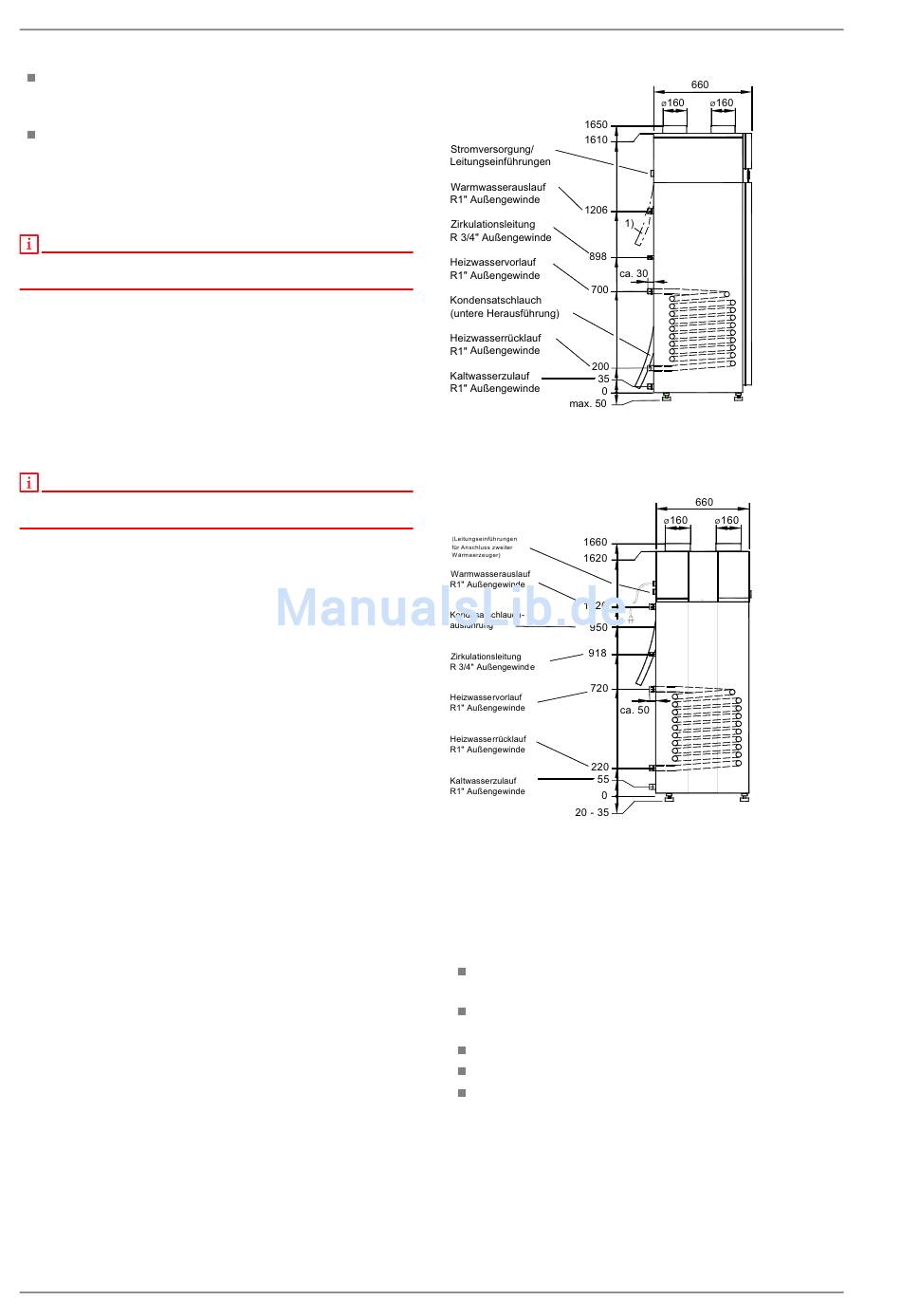

Abb. 6.4: Anschlüsse und Abmessungen der Warmwasser-Wärmepumpe
AWP 30HLW mit innen liegendem Zusatz-Wärmetauscher
1)
alternative Kondensatführung
Abb. 6.5: Anschlüsse und Abmaße der Warmwasser-Wärmepumpe
BWP 30HLW mit innen liegendem Zusatz-Wärmetauscher

Aufstellung

Die Warmwasser-Wärmepumpe muss in einem frostsicheren
Raum aufgestellt werden. Der Aufstellungsort muss folgende Vo-
raussetzungen erfüllen:
Raumtemperatur zwischen 8 °C und 35 °C
(für Wärmepumpenbetrieb)
Gute Wärmeisolierung zu angrenzenden Wohnräumen
(empfehlenswert)
Wasserablauf für das anfallende Kondensat
Keine übermäßig staubige Luft
Tragfähiger Untergrund (ca. 500 kg)
Für einen störungsfreien Betrieb sowie für Wartungs- und Repa-
raturarbeiten sind Mindestabstände von 0,6 m allseitig um das
Gerät, sowie eine minimal erforderliche Raumhöhe von ca.
2,50 m bei „freiblasender" Aufstellung (ohne Luftleitungen oder
Luftführungsbogen) erforderlich.
Bei geringeren Raumhöhen muss für einen effektiven Betrieb
fortluftseitig mindestens ein Luftführungsbogen (90° NW 160)
eingesetzt werden.
