8.4.1
8.4.1

Kompaktverteiler KPV 25

Der Kompaktverteiler fungiert als Schnittstelle zwischen der
Wärmepumpe, dem Heizungsverteilsystem, dem Pufferspeicher
und evtl. auch dem Warmwasserspeicher.
Dabei wird statt vieler Einzelkomponenten ein kompaktes Sys-
tem verwendet, um die Installation zu vereinfachen.
HINWEIS
Der Einsatz des Kompaktverteilers KPV 25 mit Überströmventil wird bei
Heizungsanlagen mit Flächenheizungen und einem Heizwasserdurch-
3
fluss bis max. 1,3 m /h empfohlen.
KPV 25
VTB 25

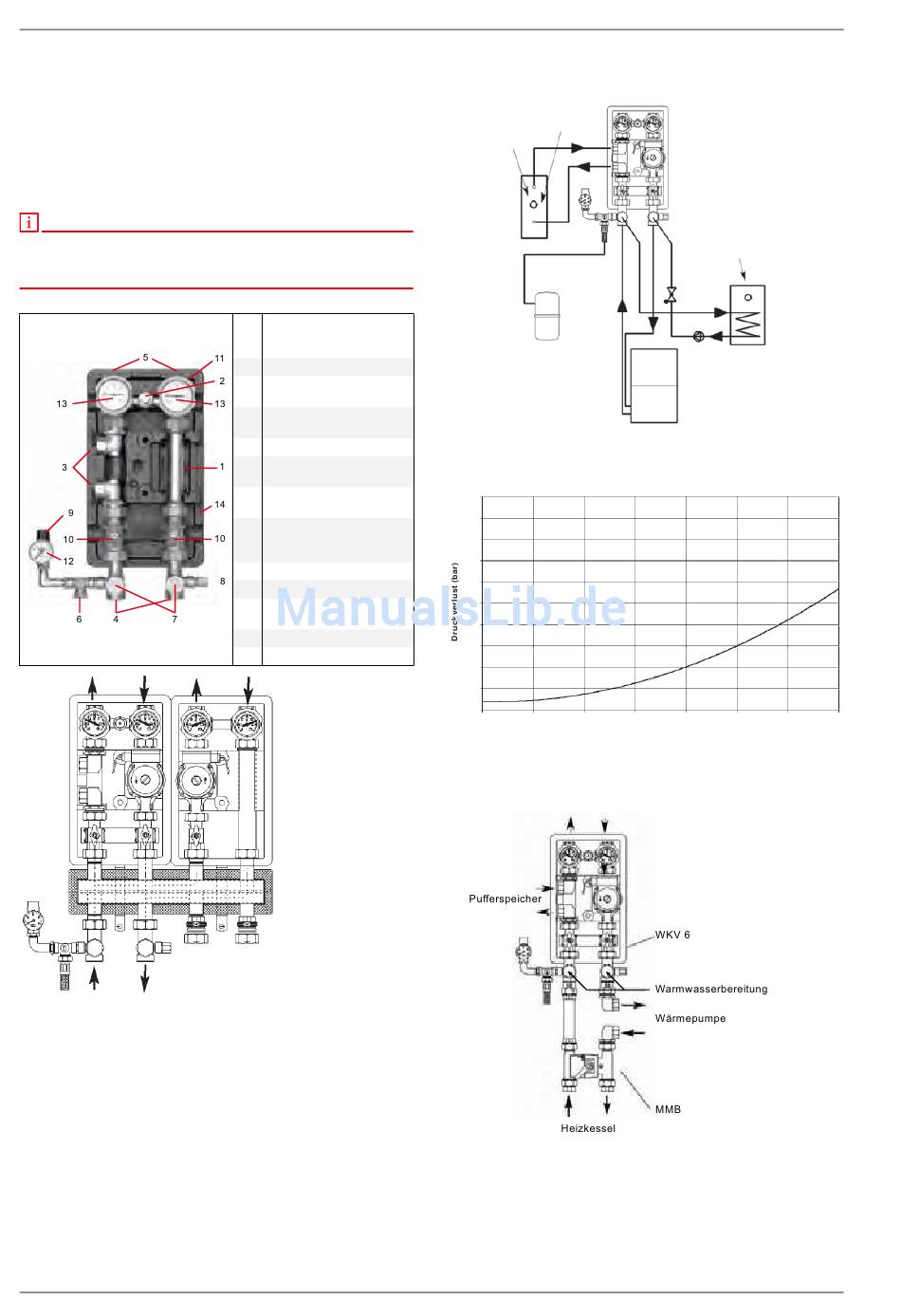

Abb. 8.3: Kompaktverteiler KPV 25 mit Verteilerbalken VTB 25 und Warm-
wassermodul WWM 25
176
Platzierung Heizungsum-
1 wälzpumpe
(nicht im Lieferumfang)
2 Überströmventil
Anschlüsse Pufferspeicher
3
1" IG
Anschlüsse Wärmepumpe
4
1" IG
5 Anschlüsse Heizung 1" IG
Anschluss Ausdehnungs-
6
gefäß ¾" AG
Anschlüsse für Warmwas-
7
ser-Erwärmung 1"AG
Tauchhülse für Rücklauf-
8 fühler inkl. Kunststoffsiche-
rung
9 Sicherheitsventil ¾" IG
10 Absperrhähne
Absperrhahn mit Rück-
11
schlagventil
12 Thermometer
13 Schalenisolierung
WWM 25
Tauchheizkörper
Pufferspeicher
Ausdehnungsgefäß
Abb. 8.4: Einbindung des Kompaktverteilers für Heizbetrieb und Warmwas-
serbereitung
0,50
0,45
0,40
0,35
0,30
0,25
0,20
0,15
0,10
0,05
0,00
0,00 0,50 1,00
Volumenstrom (m
Abb. 8.5: Druckverlust KPV 25 in Abhängigkeit des Volumenstroms
Tauchheizkörper
Warmwasserspeicher
1,50 2,00 2,50 3,00
3 /h)
3,50
