8.12.8
Regenerative Unterstützung über einen Kombispeicher

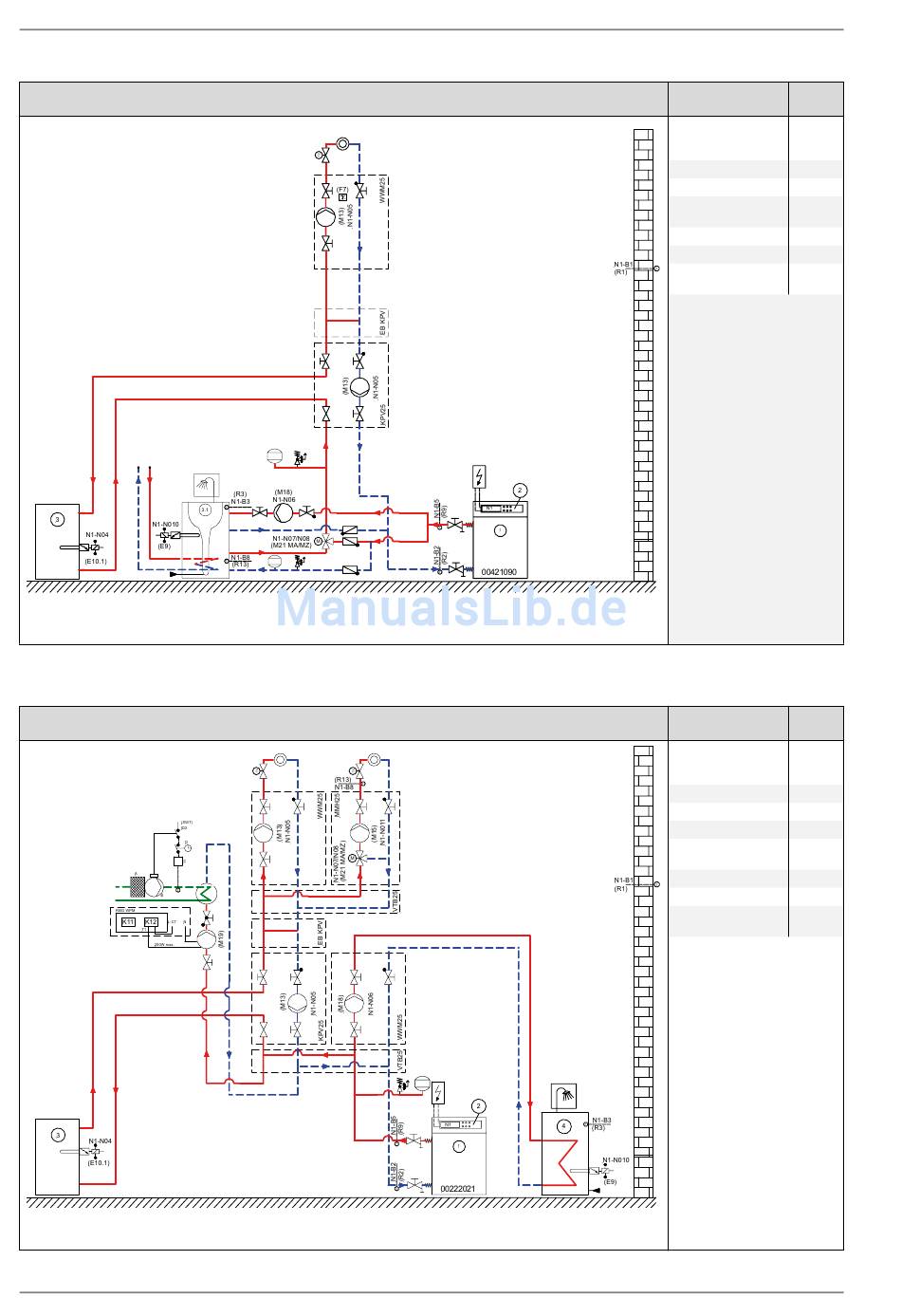

Abb. 8.40:Einbindungsschema der Wärmepumpe für den bivalent regenerativen Wärmepumpenbetrieb mit externer Warm-
wasser- und Heizungsunterstützung über einen Kombispeicher ohne Trennblech
8.12.8 Schwimmbadbereitung

Heizung, Warmwasser- und Schwimmbadbereitung

Abb. 8.41:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit zwei Heizkreisen, Warmwasser- und
Schwimmbadbereitung
198
Einstel-
Vorkonfiguration
lung
bivalent
Betriebsweise regene-
rativ
1. Heizkreis ja
2. Heizkreis ja
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung nein
Schwimmbad-
nein
bereitung
Hinweis:
Die erreichbaren Warmwasser-
temperaturen sind sehr stark
von der Bauart des Kombispei-
chers abhängig.
Bei Kombispeichern ohne
Trennblech stellt der zusätzliche
Pufferspeicher (3) bei Luft/Was-
ser-Wärmepumpen die Abtau-
ung sicher.
Ein Fühler im unteren Bereich
des Kombispeichers sperrt bei
vollständiger Beladung die Wär-
mepumpe und aktiviert die
Mischerregelung. Das im Kom-
bispeicher solar erwärmte Was-
ser wird dann auch für die Hei-
zungsunterstützung genutzt
(siehe auch Kap. 8.9.3 auf S.
183)
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis ja
3. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
ja
bereitung
Prioritätenreihenfolge:
Warmwasser-, vor Heizung- und
Schwimmbadbereitung (siehe
Kap. 8.10 auf S. 183)
Zur Ansteuerung der Schwimm-
badumwälzpumpe M19 ist die
als Sonderzubehör lieferbare
Relaisbaugruppe erforderlich.
