8.12.4 Monoenergetische Wärmepumpen-Heizungsanlage
Ein Heizkreis mit Überströmventil

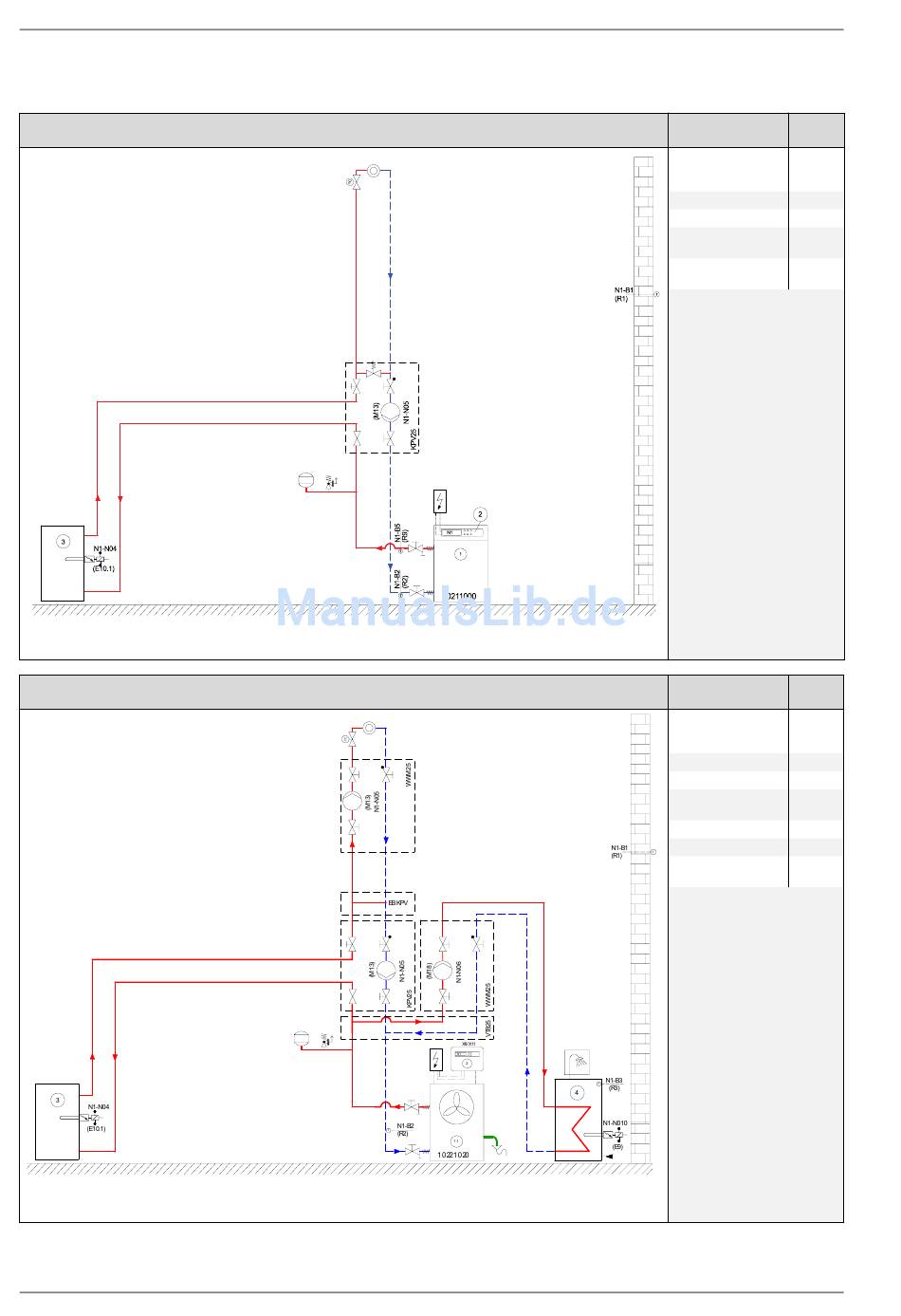

Abb. 8.26:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und Reihen-Pufferspei-
cher

Ein Heizkreis mit differenzdrucklosem Verteiler

Abb. 8.27:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis, Reihen-Pufferspeicher
und Warmwasser-Erwärmung
190
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis nein
Warmwasser-
nein
bereitung
Schwimmbad-
nein
bereitung
Sicherstellung des Heizwasser-
durchsatz über ein Überström-
ventil, das bei der Inbetrieb-
nahme durch den Installateur
eingestellt werden muss (siehe-
Kap. 8.3 auf S. 173)
Der Einsatz des Kompaktvertei-
lers KPV 25 mit Überströmventil
wird empfohlen bei Heizungsan-
lagen mit Flächenheizungen und
einem Heizwasserdurchfluss
3
von max. 1,3m /h.
Wird im Pufferspeicher eine
Elektroheizung eingebaut, ist
dieser nach DIN EN 12828 als
Wärmeerzeuger abzusichern.
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
1. Heizkreis ja
2. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Sicherstellung des Heizwasser-
durchsatz über einen differenz-
drucklosen Verteiler (siehe Kap.
8.3.4 auf S. 174)
Der Einsatz des Kompaktvertei-
lers KPV 25 mit Erweiterungs-
baugruppe EB KPV wird emp-
fohlen zum Anschluss von
Wärmepumpen mit einem Heiz-
wasserdurchfluss von max.
3
2m /h.
Bei Wärmepumpen die frostge-
fährdet aufgestellt sind, muss
eine manuelle Entleerung vor-
gesehen werden (siehe Kap. 8.2
auf S. 173).
