Dimplex FD 9309 Bedienungsanleitung
Verwandte Anleitungen für Dimplex FD 9309
Inhaltszusammenfassung für Dimplex FD 9309

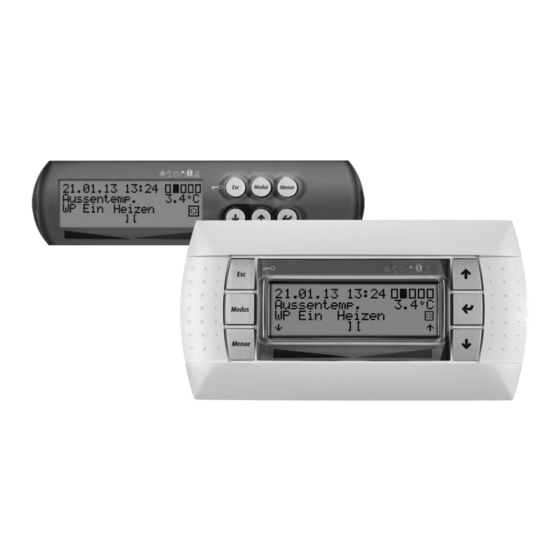

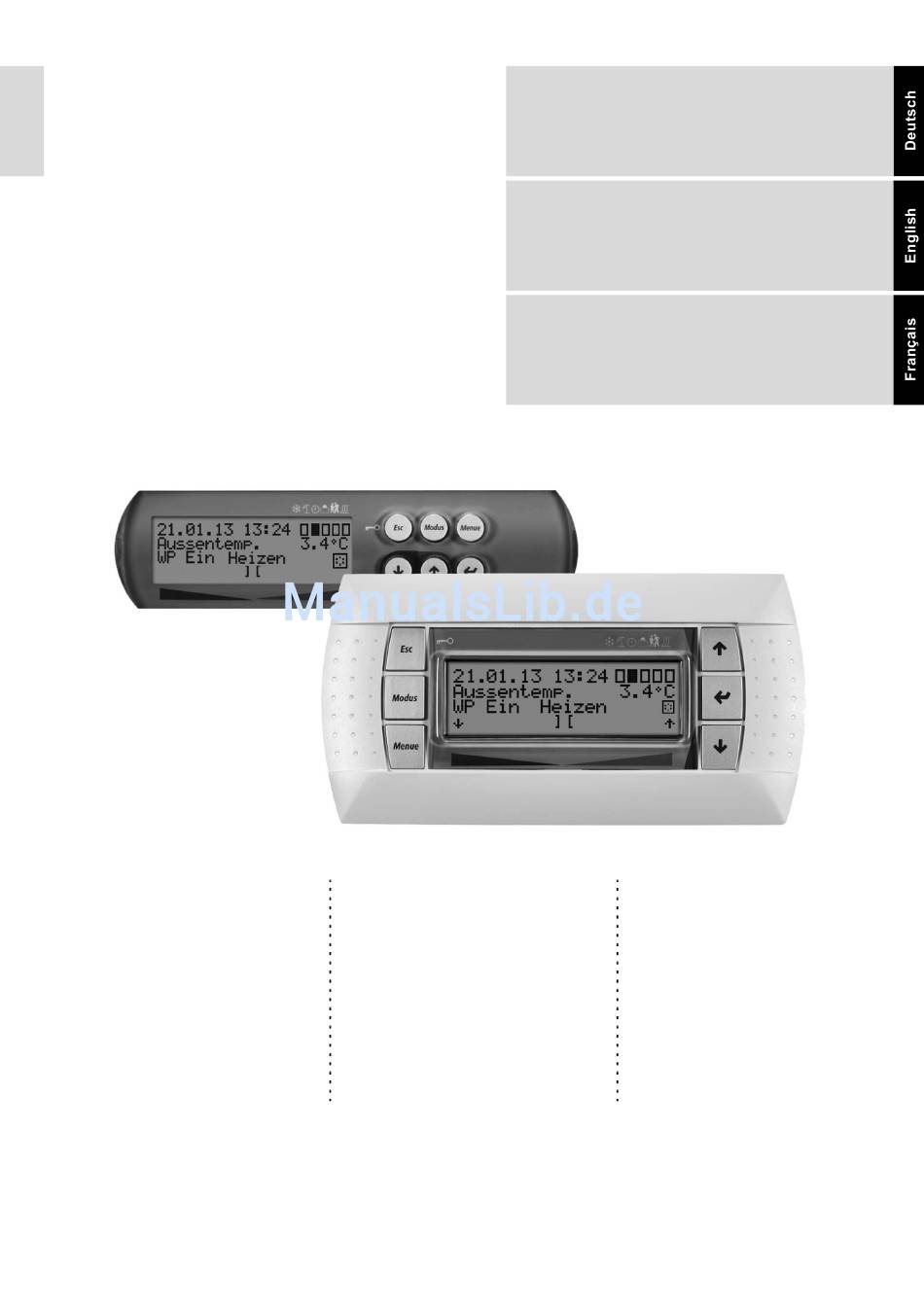

- Seite 1 Wärmepumpen- Bedienungsanweisung Manager für den Benutzer Operating instructions for users Manuel d’utilisation à l’usage de l’utilisateur Wärmepumpen- Heat pump Gestionnaire de Manager manager pompe à chaleur Bestell-nr. / Order no. / N°de commande : 452114.66.71 FD 9309 / L20...
- Seite 2 Einstellung der Sprache Inställning av språket Einstellung Sprache nach einem Neustart Inställningen av språket är möjligt efter en nystart av värmepumphantera- Wärmepumpenmanagers oder im Menü Einstellungen möglich. ren eller i menyn Inställningar. MENUE-Taste für einige Sekunden gedrückt halten Håll MENUE- knappen nedtryckt några sekunder.
- Seite 3 Instelling van de taal Stille inn språket De taal kan worden ingesteld na een nieuwe start van de warmtepomp- Man kan innstille språket etter oppstart av varmepumpestyring eller i me- manager of in het menu Instellingen. nyen Innstillinger. Houd de MENUE-toets enkele seconden lang ingedrukt Hold MENUE-tasten inne i noen sekunder.
-
Seite 5: Inhaltsverzeichnis
7.1 Sperrzeiten für die Warmwasserbereitung..........................DE-6 7.2 Thermische Desinfektion................................DE-6 7.3 Zirkulation....................................DE-7 8 Menüstruktur ..............................DE-7 8.1 Startmenü....................................DE-7 8.2 Einstellungen....................................DE-9 8.3 Betriebsdaten ....................................DE-12 8.4 Historie ......................................DE-14 8.5 Netzwerk ....................................DE-16 9 Displayanzeigen............................DE-17 9.1 Normale Betriebszustände................................DE-17 9.2 Alarmmeldung ...................................DE-18 Stichwortverzeichnis ............................DE-19 452114.66.71 FD 9309 DE-1... -
Seite 6: Allgemeines
Raumtemperatur möglichkeiten für LAN, EIB/KNX, Modbus Ansteuerung von bis zu 3 Heizkreisen Automatisiertes Programm zum gezielten Trockenheizen Estrichs Abspeicherung Start- Vorrangschaltung Fertigstellungszeitpunktes – Kühlung vor – Warmwasserbereitung vor – Heizung vor – Schwimmbad DE-2 452114.66.71 FD 9309... -
Seite 7: Kurzanweisung
Die Heizkennlinie kann mit der Wärmer/Kälter-Tasten in der Hauptanzeige individuellen Temperaturwünschen angepasst werden. Mit der Taste wird die Temperatur erhöht/reduziert. Für den 2./3. Heizkreis erfolgt diese Einstellung im Menü „2. Heizkreis / 3. Heizkreis“. 452114.66.71 FD 9309 DE-3... -
Seite 8: Bedienung
Die Tastatursperre wird durch drücken der Taste (ESC) für ca. 5 Sekunden aktiviert. Im Display erscheint das Symbol Tastensperre. Um die Sperre aufzuheben wird die Taste (ESC) für 5 Sekunden gehalten Tab. 4.1: Sympole Display Anzeige DE-4 452114.66.71 FD 9309... -
Seite 9: Betriebsarten
In dieser Betriebsart wird die Wärmepumpe abgeschaltet und die gesamte Wärmeversorgung 2. Wärmeerzeuger (2. WE) erfolgt über den 2. Wärmeerzeuger (2. WE). Bei monoenergetischen Anlagen ist dies der Tauchheizkörper, bei bivalenten Anlagen ist es die Öl- oder Gasheizung. Zeitprogramme sowie Heizkurveneinstellungen bleiben aktiv. 452114.66.71 FD 9309 DE-5... -
Seite 10: Anpassung Des Heizbetriebes
Im Menüpunkt „Einstellungen – Warmwasser – Therm. Desinfektion“ kann bivalenten Anlagen bzw. Warmwasserspeichern mit eingebauter Flanschheizung eine thermische Desinfektion mit Warmwasser-Temperaturen von bis zu 85 °C erfolgen. Die thermische Desinfektion kann für jeden Wochentag zu einer einstellbaren Startzeit erfolgen. DE-6 452114.66.71 FD 9309... -
Seite 11: Zirkulation
Statusanzeige der WP mit Fehlermeldungen Einstellung zur Heizung, angepasst an die Einstellung 1.Heizkreis Regelung als Parallelverschiebung, Festwert oder Raumsolltemperatur Einstellung von Anzahl Urlaubstagen, bzw. Partystunden bei aktivierter Betriebsart Urlaub, bzw. Party Einstellungen und Anzeigen zum Masterregler Masterregler 452114.66.71 FD 9309 DE-7... - Seite 12 WP mit EvD Fehler EvD Auswahl der Lüftungsstufe Lüftung aktiviert Anzeige der aktuellen Statusmeldung für das Lüftungsgerät Anzeige eines detaillierten Fehlercodes für das Lüftungsgerät Anzeige eines detaillierten Fehlercodes für die ODU ODU WP DE-8 452114.66.71 FD 9309...
-
Seite 13: Einstellungen
Für jeden Wochentag kann separat ausgewählt werden, ob Zeit1, N / Z1 / Z2 / J Zeit2, keine Zeit oder beide Zeiten für eine Anhebung aktiviert werden sollen. Wochentag überschreitende Anhebungen werden jeweils bei Tageswechsel aktiviert bzw. deaktiviert. 452114.66.71 FD 9309 DE-9... - Seite 14 Eine Thermische Desinfektion führt zu einer einmaligen Warmwassererwärmung bis zur gewünschten Temperatur. Der Zustand wird selbstständig mit Erreichen der Temperatur, um 24:00 Uhr oder spätestens nach 4 Stunden beendet. Einstellung der Startzeit für die Thermische Desinfektion. 00:00 ... 23:59 DE-10 452114.66.71 FD 9309...
- Seite 15 Die Menüführung kann aus den hinterlegten Sprachen gewählt werden. Mit der 'ENTER' Taste wird die Auswahl abgeschlossen, mit der 'ESC' Taste wird die Auswahl abgebrochen. Zusätzliche Sprachen sind mittels Smart Key über den Kundendienst verfügbar. 452114.66.71 FD 9309 DE-11...
-
Seite 16: Betriebsdaten
Anzeige der gemessenen Temperatur im Speicher Bivalent- Regenerativ. Anzeige der gemessenen Temperatur am Fühler Kollektor und Solarspeicher. Anzeige der gemessenen Temperatur am Fühler Kollektor und Sole. Anzeige von Aussen- und Zulufttemperatur DE-12 452114.66.71 FD 9309... - Seite 17 Anzeige der auf dem Heizungsregler vorhandenen Softwareversion einschließlich Boot und Bios Version, sowie der gültigen Netzwerkadresse. Anzeige welche Erweiterungsmodule vorhanden sind HINWEIS Heizungsanforderung Liegt die aktuelle "Rücklauftemperatur" unter der „Rücklaufsolltemperatur“ abzüglich „Hysterese Rücklauftemperatur“, liegt eine Heizungsanforderung an. 452114.66.71 FD 9309 DE-13...
-
Seite 18: Historie
Die Gesamtlaufzeit kann nicht resetet werden. Die abgegebene Wärmemenge der Wärmepumpe wird aufsummiert und angezeigt. Die Wärmemenge kann resetet werden. Die Gesamtwärmemenge kann nicht resetet werden. DE-14 452114.66.71 FD 9309... - Seite 19 Zusatzinformationen werden Quellentemperatur (), Vorlauftemperatur(), Rücklauftemperatur(), Statuswert (siehe Displayanzeigen) angezeigt. Anzeige von Beginn und Ende des zuletzt, vollständig abgelaufenen Programms zum Funktionsheizen. Anzeige von Beginn und Ende des zuletzt, vollständig abgelaufenen Programms zum Belegreifheizen. 452114.66.71 FD 9309 DE-15...
-
Seite 20: Netzwerk
000 ... 255 Wurde eine Änderung vorgenommen? Dann muss YES NO / YES ausgewählt und mit ENTER bestätigt werden. Nach der Änderung muss ein Neustart vom Wärmepumpenmanager erfolgen. Erst dann wird die geänderte Einstellung übernommen. DE-16 452114.66.71 FD 9309... -
Seite 21: Displayanzeigen
Menü Einstellungen - Wärmepumpe. Die Meldung wird nach 4 Minuten automatisch zurückgesetzt. Die Außentemperatur liegt unterhalb der eingestellten Grenztemperatur der Wärmepumpe. Die zulässigen Hochdruckwerte für die Wärmepumpe wurden überschritten. Die zulässigen Niederdruckwerte für die Wärmepumpe wurden unterschritten. 452114.66.71 FD 9309 DE-17... -
Seite 22: Alarmmeldung
Drücken der ESC-Taste quittiert werden. HINWEIS Anlagenstörung Bei monoenergetischen Anlagen wird bei einer Wärmepumpen- oder Anlagenstörung minimale Rücklaufsolltemperatur gesetzt (Frostschutz gewährleistet). Bei manueller Umschaltung auf den Betriebsmodus 2. Wärmeerzeuger erfolgt die Beheizung des Gebäudes ausschließlich über den Tauchheizkörper. DE-18 452114.66.71 FD 9309... -
Seite 23: Stichwortverzeichnis
Kühlung ................................. 3 Kühlung dynamisch..............................10 LAN ..................................16 Language ...................................7 Langue ..................................7 Laufzeiten ................................14 Minimale Temperatur ...............................10 Modbus ..................................16 Modus ................................... 3 Modustaste.................................3 Monat ..................................9 Nacherwärmung.............................. 3 Netzwerk ..................................16 Normheizleistung ...............................7 Partybetrieb................................5 Protokoll ...................................16 Puiss. Nominale .................................7 452114.66.71 FD 9309 DE-19... - Seite 24 Winterzeit .................................. 9 Wochentag ................................9 Zeitprogramme ..............................10 Zirkulation................................7 Zirkulationspumpe ..............................11 Numerics 1.Heizkreis ................................3 1.Kühlkreis ................................9 2.Heizkreis ................................3 2.Kühlkreis ................................10 2.Wärmeerzeuger ..............................3 3.Heizkreis ................................3 3.Kühlkreis ................................10 DE-20 452114.66.71 FD 9309...
- Seite 65 Wärmepumpenmanager 452114.66.71 FD 9309 FR-21...
- Seite 66 Wärmepumpenmanager FR-22 452114.66.71 FD 9309...
- Seite 67 Wärmepumpenmanager 452114.66.71 FD 9309 FR-23...
- Seite 68 Garantiebedingungen Kundendienstadresse siehe Irrtümer und Änderungen vorbehalten. Montage- und Gebrauchsanweisung Wärmepumpe. Subject to alterations and errors. Sous réserve d’erreurs et modifications. For the terms of the guarantee and after-sales service addresses, please refer to the Installation and Operating Instructions for Heat Pumps. Pour les conditions de garantie et les adresses SAV, se référer aux instructions de montage et d'utilisation de la pompe à...
-
Seite 69: Tastenbelegung
Wärmepumpen- Kurzanleitung manager 1. Tastenbelegung Die Bedienung des Wärmepumpenmanagers erfolgt über 6 Drucktasten: Ändern Sie die Betriebsart durch ein- oder mehrmaliges Drücken: Modus kurz antippen Das ausgefüllte Quadrat in der rechten oberen Ecke des Displays zeigt die aktive Betriebsart. Symbol Betriebsart Bedeutung Auto Vollautomatische Regelung der gesamten... -
Seite 70: Warmwasserbereitung
Wärmepumpen- Kurzanleitung manager 3. Warmwasser-Bereitung Einstellung der Warmwassertemperatur und einer Warmwassersperre: gedrückt halten Menue Springen Sie in das Menü zur Veränderung von Einstellungen. für 2 Sekunden kurz antippen Bestätigen Sie die Auswahl des Menüpunktes Einstellungen. kurz antippen Wählen Sie den Menüpunkt Warmwasser durch mehrmaliges Drücken. kurz antippen Bestätigen Sie die Auswahl des Menüpunktes Warmwasser.
