Sole/Wasser-Wärmepumpe

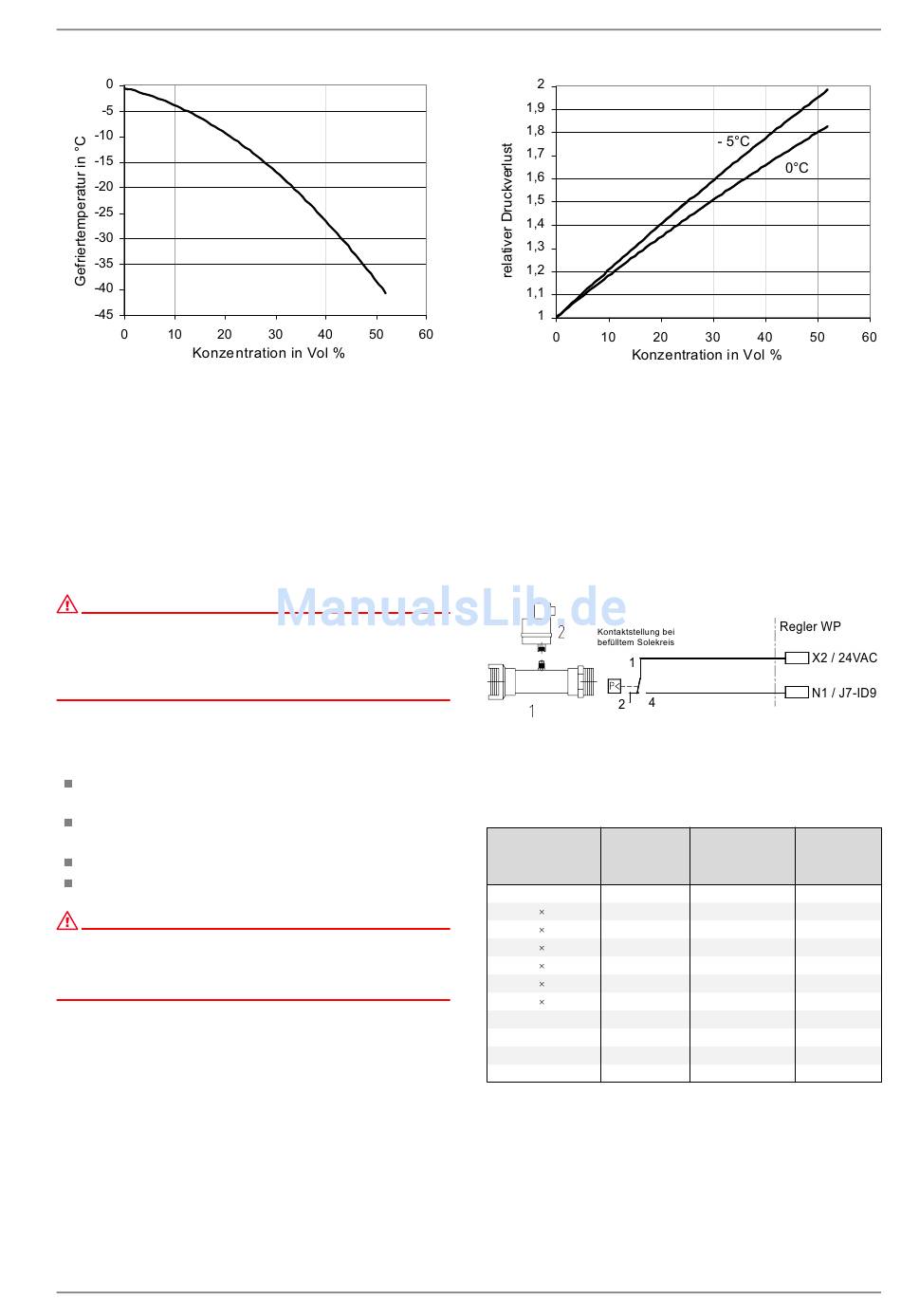

Abb. 3.1: Gefrierkurve von Monoethylenglykol/Wasser-Gemischen in Abhän-
gigkeit der Konzentration

Druckabsicherung

Bei ausschließlichem Wärmeentzug aus dem Erdreich können
Soletemperaturen zwischen ca. -5°C und ca. +20°C auftreten.
Aufgrund dieser Temperaturschwankungen kommt es zu einer
Volumenänderung von ca. 0,8 bis 1% des Anlagenvolumens.
Um den Betriebsdruck konstant zu halten ist ein Ausdehnungs-
gefäß mit einem Vordruck von 0,5bar und einem max. Betriebs-
druck von 3bar einzusetzen.
ACHTUNG!
Zur Sicherung gegen Überfüllung
Membransicherheitsventil einzubauen. Die Ausblasleitung dieses
Sicherheitsventils muss gemäß DIN EN 12828 in einer Auffangwanne
enden. Zur Drucküberwachung ist ein Manometer mit Min.- und Max.-
Druckkennzeichnung vorzusehen.
Füllen der Anlage
Das Füllen der Anlage sollte unbedingt in folgender Reihenfolge
vorgenommen werden:
Mischen der erforderlichen Frostschutzmittel-Wasser-Kon-
zentration in einem Behälter
Prüfen der vorab gemischten Frostschutzmittel-Wasser-
Konzentration mit einem Frostschutzprüfer für Ethylenglykol
Füllen des Solekreislaufes (mind. 2bar bis max. 2,5bar)
Entlüften der Anlage (Mikroblasenabscheider einbauen)
ACHTUNG!
Auch nach längerem Betrieb der Soleumwälzpumpe kommt es beim
Füllen des Solekreislaufes mit Wasser und anschließender Zugabe von
Frostschutzmittel zu keiner homogenen Mischung. Die ungemischte
Wassersäule gefriert im Verdampfer und zerstört die Wärmepumpe!
Relativer Druckverlust
Der Druckverlust von Sole ist abhängig von der Temperatur und
vom Mischungsverhältnis. Mit sinkender Temperatur und stei-
gendem Anteil Monoethylenglykol steigt der Druckverlust der
Sole an.
www.dimplex.de
ist ein bauteilgeprüftes
Abb. 3.2: Relativer Druckverlust von Monoethylenglykol/Wasser-Gemischen
gegenüber Wasser in Abhängigkeit der Konzentration bei 0 °C und
–5 °C
Sole-Flüssigkeitsmangel und Leckage
Um einen möglichen Flüssigkeitsmangel oder eine Leckage im
Solekreis festzustellen bzw. um behördliche Auflagen zu erfül-
len, kann der als Sonderzubehör verfügbare „Niederdruckpres-
sostat Sole" in den Solekreislauf eingebaut werden. Dieser gibt
bei einem Druckverlust ein Signal an den Wärmepumpenmana-
ger, das wahlweise im Display angezeigt wird oder die Wärme-
pumpe sperrt.
1) Rohrstück mit Innen- und Außengewinde
2) Pressostat mit Stecker und Steckerdichtung
Abb. 3.3: Niederdruckpressostat Sole (Aufbau und Verschaltung)
Rohr DIN 8074 Volumen
(PN 12,5) je 100 m
[mm] [l]
25 x 2,3 32,7
32 2,9 53,1
40 3,7 83,5
50 4,6 130,7
63 5,8 207,5
75 6,9 294,2
90 8,2 425,5
110 x 10 636
125 x 11,4 820
140 x 12,7 1031
160 x 12,7 1344
Tab. 3.1: Gesamtvolumen und Menge Frostschutz je 100 m Rohr für ver-
schiedene PE-Rohre und eine Frostsicherheit bis –14 °C
3.1.3
Frostschutz Max. Sole-
je 100m durchsatz
[l] [l/h]
8,2 1100
13,3 1800
20,9 2900
32,7 4700
51,9 7200
73,6 10800
106,4 15500
159 23400
205 29500
258 40000
336 50000
