Einbindung der Wärmepumpe in das Heizsystem
ständen sicher, ohne dass manuelle Einstellungen erforderlich
sind.
Unterschiedliche Volumenströme im Erzeuger- und Verbrau-
cherkreis werden über den differenzdrucklosen Verteiler ausge-
glichen. Der Rohrquerschnitt des differenzdrucklosen Verteilers
8.3.5

Doppelt differenzdruckloser Verteiler

Der doppelt differenzdrucklose Verteiler ist bei der Wärmepumpe
eine sinnvolle Alternative zum Parallelpuffer, da er die gleichen
Funktionen übernimmt, ohne Kompromisse bei der Effektivität
einzugehen. Die hydraulische Entkopplung erfolgt über zwei dif-
ferenzdrucklose Verteiler, die jeweils mit einem Rückschlagventil
ausgerüstet werden (siehe Abb. 8.28 auf S. 191).
Vorteile des doppelt differenzdrucklosen Verteilers:
Hydraulische Entkopplung von Erzeuger- und Verbraucher-
kreis
Betrieb der Umwälzpumpe (M16) im Erzeugerkreis nur bei
laufendem Verdichter im Heizbetrieb, um unnötige Laufzei-
ten zu vermeiden
Möglichkeit zur gemeinsamen Nutzung des Reihen-Puffer-
speichers durch die Wärmepumpe und zusätzliche Wär-
meerzeuger

8.4 Verteilsystem Warmwasser

Das Verteilsystem Warmwasser besteht aus aufeinander abge-
stimmten Einzelkomponenten, die je nach Anforderung unter-
schiedlich kombiniert werden können. Der maximal zulässige
Heizwasserdurchsatz jeder einzelnen Komponente ist bei der
Projektierung zu beachten.
Anschluss des Pufferspeichers und Sicherstellung
des Heizwasserdurchsatzes
Kompaktverteiler
KPV 25 (empfohlen bis 1,3m
Erweiterungsbaugruppe zum differenzdrucklosen Verteiler
EB KPV (empfohlen bis 2,0m
Doppelt differenzdruckloser Verteiler
DDV 32 (empfohlen bis 2,5m
Module für Verteilsystem Heizung
Modul ungemischter Heizkreis
WWM 25 (empfohlen bis 2,5m
Modul gemischter Heizkreis
MMH 25 (empfohlen bis 2,0m
Verteilerbalken zum Anschluss von zwei Heizkreisen
VTB 25 (empfohlen bis 2,5m
Module für Verteilsystem Warmwasserbereitung
Warmwassermodul
WWM 25 (empfohlen bis 2,5m
Verteilerbalken zum Anschluss von KPV 25 und WWM 25
VTB 25 (empfohlen bis 2,5m
Erweiterungsmodule für das Verteilsystem
Mischermodul für bivalente Anlagen
MMB 25 (empfohlen bis 2,0m
Solarstation-Warmwasser
SST 25
www.dimplex.de
3
/h)
3
/h)
3
/h)
3
/h)
3
/h)
3
/h)
3
/h)
3
/h)
3
/h)
sollte den gleichen Durchmesser wie der Vor- und Rücklauf des
Heizungssystems haben.
HINWEIS
Ist der Volumenstrom im Verbraucherkreis höher als im Erzeugerkreis
wird die maximale Vorlauftemperatur der Wärmepumpe in den Heizkrei-
sen nicht mehr erreicht.
Schutz der Wärmepumpe vor zu hohen Temperaturen bei
Einspeisung von Fremdenergie in den Reihen-Pufferspei-
cher
Sicherstellung der Mindestlaufzeiten des Verdichters und
der Abtauung in allen Betriebssituationen durch vollständige
Durchströmung des Reihen-Pufferspeichers
Unterbrechung des Heizbetriebes für die Warmwasser- oder
Schwimmbadbereitung, um die Wärmepumpe immer mit
dem minimal möglichen Temperaturniveau zu betreiben.
HINWEIS
Die hydraulische Einbindung mit einem doppelt differenzdrucklosen Ver-
teiler bietet ein Höchstmaß an Flexibilität, Betriebssicherheit und Effizi-
enz.
HINWEIS
In den Einbindungsschemen in Kap. 8.12 auf S. 185 sind die Komponen-
ten des Verteilsystems Warmwasser gestrichelt eingezeichnet.

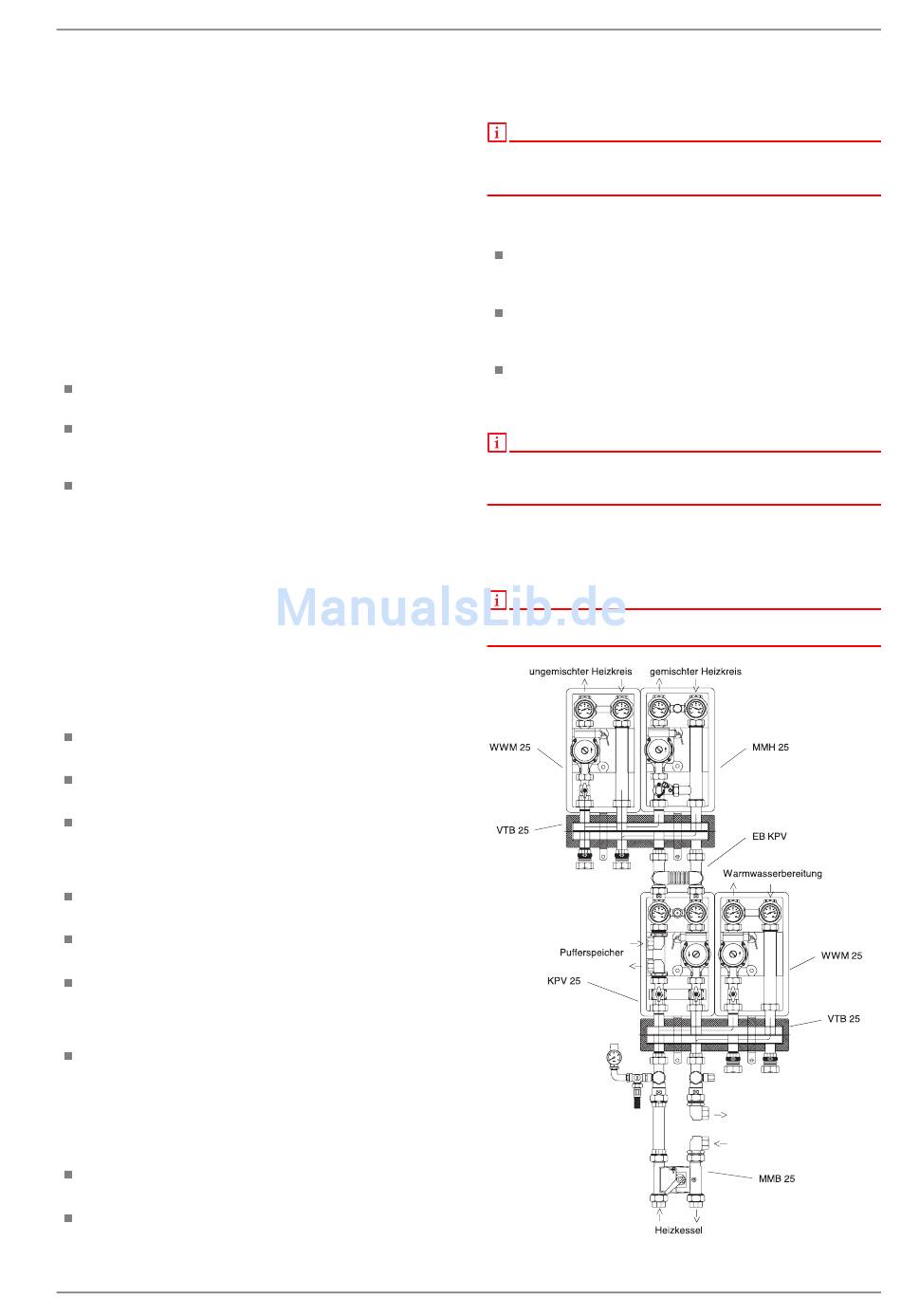

Abb. 8.2: Kombinationsmöglichkeiten Verteilsystem Warmwasser
8.4
