Eckaufstellung - Dimplex Buderus Installationsanleitung

Luft/Wasser-Wärmepumpe
2.3.2

Eckaufstellung

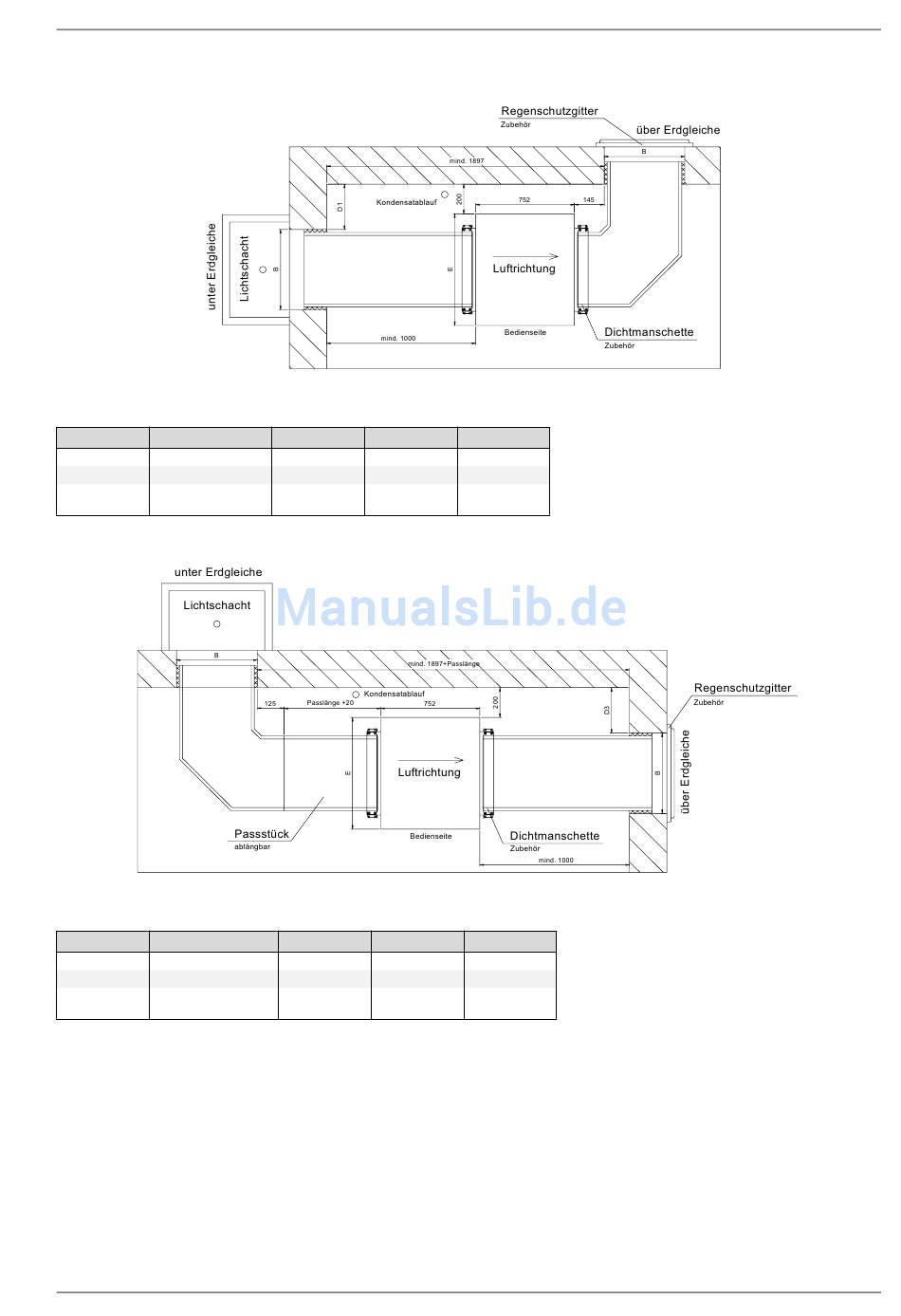

Abb. 2.11:Eckaufstellung (LIK 8TE / LI 9TE siehe Kap. 2.2.5 auf S. 19)
Typ Wärmepumpe
600 LI 11TE
700 LI 16TE / LI 20TE
LI 24TE - LI 28TE /
800
LIH 22TE - LIH 26TE
Tab. 2.5: Maßtabelle zu Eckaufstellung
Abb. 2.12:Eckaufstellung mit Passstück (LIK 8TE / LI 9TE siehe Kap. 2.2.5 auf S. 19)
Typ Wärmepumpe
600 LI 11TE
700 LI 16TE / LI 20TE
LI 24TE - LI 28TE /
800
LIH 22TE - LIH 26TE
Tab. 2.6: Maßtabelle zu Eckaufstellung mit Passstück
