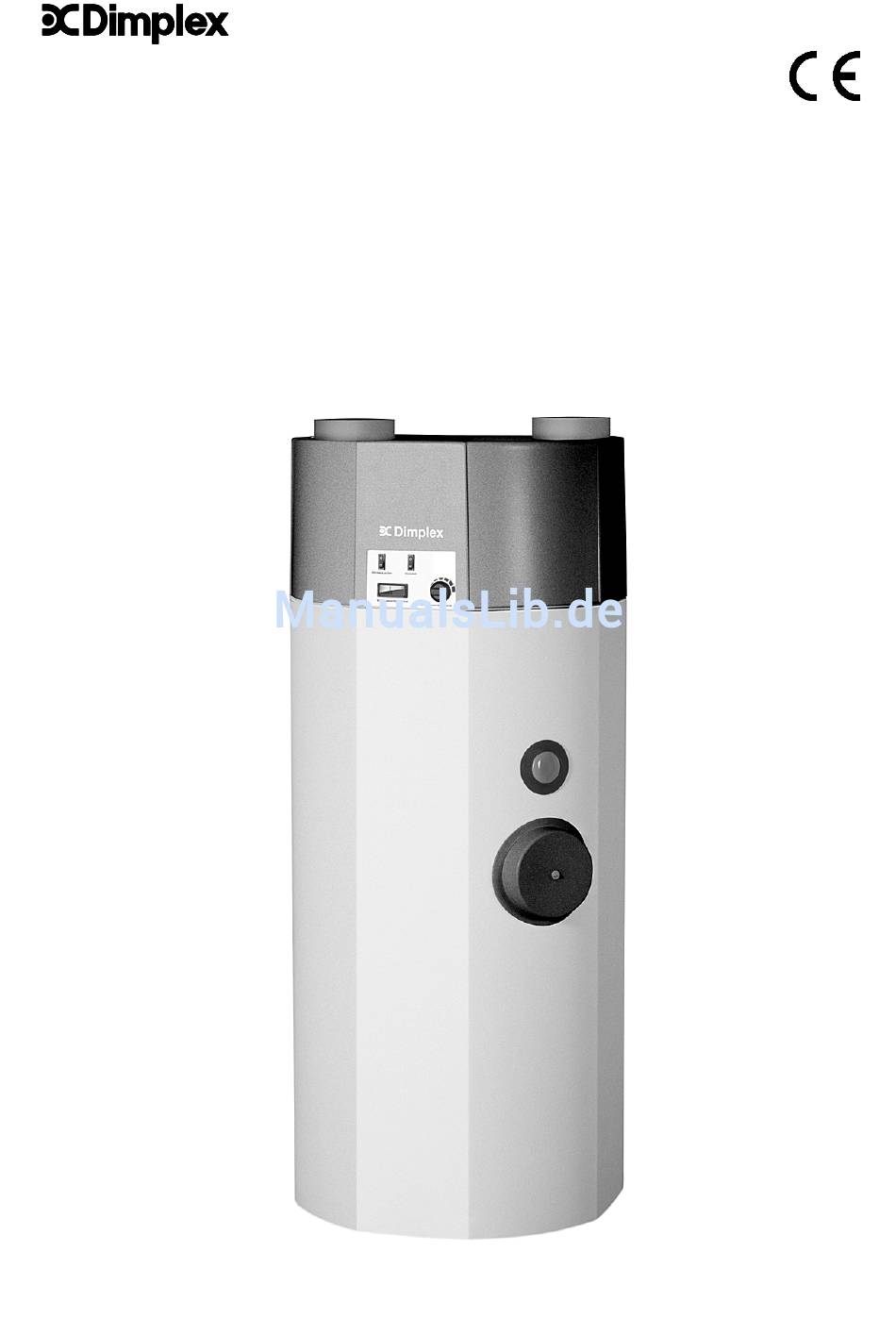

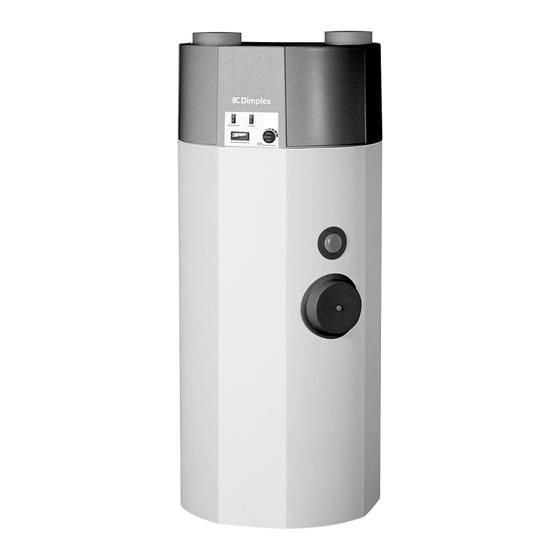

- Seite 1 Montage und Gebrauchsanweisung Warmwasser – Wärmepumpe mit 3-stufig umschaltbarem Radialventilator BWP 301L 451902.66.38 FD8405...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite VORSCHRIFTEN / SICHERHEITSHINWEISE BESCHREIBUNG Kältemittelkreislauf Wasserkreislauf Sicherheits- und Regeleinrichtungen LAGERUNG / TRANSPORT Allgemeine Bedingungen AUFSTELLUNG Aufstellungsort Aufstellung MONTAGE Anschluss der Wasserleitungen Anschluss der Kondensatleitung Elektrischer Anschluß INBETRIEBNAHME Wasserkreislauf Bedienung der Warmwasser-Wärmepumpe WARTUNG / INSTANDHALTUNG Wasserkreislauf / Kondensatablauf Luftkreisversorgung Korrosionsschutzanode STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME... -
Seite 3: Vorschriften / Sicherheitshinweise
Vorschriften / Sicherheitshinweise Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu lesen! Ø Ø Ø Ø Das Warmwasser-Wärmepumpe (kurz WWP) dient ausschließlich zur Erwärmung von Brauch- bzw. Trink- wasser in den angegebenen Temperatureinsatzgrenzen! Die Erwärmung anderer Flüssigkeiten als Trinkwas- ser ist nicht zulässig. Die technischen Regeln für die Trinkwasserinstallation (DIN 1988) sind zu beachten. Ø... -
Seite 4: Beschreibung
Beschreibung Die WWP ist ein anschlussfertiges Kompaktgerät und besteht im wesentlichen aus dem Brauchwasserspeicher, den Komponenten des Kältemittel-, Luft- und Wasserkreislaufes sowie allen für den automatischen Betrieb erfor- derlichen Steuer-, Regel- und Überwachungseinrichtungen. Über eine drahtgebundene Fernbedienung kann die gewünschte Lüfterstufe (3-stufig) gewählt werden. Die WWP nutzt, unter Zuführung elektrischer Energie, die Wärme der angesaugten Luft für die Warmwasserbe- reitung, diese ist in jeder Lüfterstufe möglich. -
Seite 5: Wasserkreislauf
Wasserkreislauf Die Wasserkreisläufe für die Einbindung der WWP in die Warmwasserversorgung sind bauseits zu installieren. Die Wasseranschlüsse am Gerät (Bild 1) befinden sich an dessen Rückseite (siehe Einbindungsschema 11.2) . Ø Ø 1660 (Leitungseinführungen für Fernbedienung) 1620 Warmwasserauslauf R1" Außengewinde 1226 Kondesatschlauch- ausführung... -
Seite 6: Sicherheits- Und Regeleinrichtungen
Sicherheits- und Regeleinrichtungen Die WWP ist mit folgenden Sicherheitseinrichtungen ausgerüstet: 2.3.1 Hochdruckpressostat (HD) Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebsdruck im Kältemittelkreislauf. Im Störfall schaltet der Pressostat die Wärmepumpe ab. Die Wiedereinschaltung der Wärmepumpe erfolgt auto- matisch nach Druckabsenkung im Kältemittelkreislauf. 2.3.2 Sicherheitstemperaturbegrenzer für Heizstab (STB) Trennwand... -
Seite 7: Lagerung / Transport
Lagerung und Transport Allgemeine Bedingungen Grundsätzlich ist die WWP verpackt und stehend ohne Wasserfüllung zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt. Sowohl beim Transportieren als auch bei der Lagerung sind Umgebungstemperaturen von -20 bis +60 °C zulässig. 3.1.1 Transport mit Gabelstapler (oder Hubwagen) Für den Transport mit Gabelstaplern muss die WWP auf der Palette montiert bleiben. -
Seite 8: Aufstellung
Bei geringeren Raumhöhen und nicht eingesetzten Luftleitungen muss (für einen effektiven Betrieb) fort- luftseitig ein Luftführungsbogen (90° NW 160) eingesetzt werden. Bei der Verwendung des Luftführungsbo- gens ist darauf zu achten, dass dieser so auf den Bundkragen der Ausblasseite aufgesteckt wird, dass die Ausblasöffnung des Luftführungsbogens so weit wie möglich von der Ansaugöffnung des Gerätes entfernt ist. -
Seite 9: Anschluss Der Kondensatleitung
5.2 Anschluss der Kondensatleitung Der Kondensatschlauch ist an der Geräterückseite durch den Folienmantel geführt. Der Kondensatschlauch ist so zu verlegen, dass das anfallende Kondensat ohne Behinderung abfließen kann. Am Kondensatschlauchende befindet sich ein drucklos öffnendes Dichtlippenventil, das bei Kürzung des Kon- densatschlauches mit versetzt werden muss (Ventil läßt sich leicht entfernen und wieder einfügen). -
Seite 10: Inbetriebnahme
Inbetriebnahme Warmwasserkreislauf ➨ ➨ ➨ ➨ Achtung! Die WWP darf nur im mit Wasser befüllten Zustand betrieben werden! 6.1.1 Anforderungen an den Warmwasserkreislauf Verbraucherseitig können folgende Materialien im Warmwasserkreislauf eingebaut sein: · Kupfer · Edelstahl · Messing · Kunststoff Abhängig von den eingesetzten Materialien des Warmwasserkreislaufes (kundenseitige Installation), können Materialunverträglichkeiten zu Korrosionsschäden führen. -
Seite 11: Fernbedienung
in Schalterstellung I ist der Heizstab Schalterstellung O àWärmepumpe permanent eingeschaltet, in Stellung ist AUS , in Schalterstellung ist der Heizstab im Automatikbetrieb ist die Wärmepumpe in Betrieb Schalter „ Heizstab“ Schalter „Wärmepumpe“ Bild 6 : Bedienblende Temperaturwähler-Warmwasser (Sollwertgeber) à Linksanschlag min. -
Seite 12: Schalter 'Wärmepumpe'
6.2.3 Temperaturregler-Warmwasser (Drehregler) Am Drehknopf wird die gewünschte Warmwassertemperatur eingestellt. Ist die Speichertemperatur kleiner als der eingestellte Warmwassertemperatur-Sollwert, so wird bei Ventilatorlauf die Wärmepumpe zugeschaltet (so- fern Schalter 'Wärmepumpe' Ein). Mit der Wärmepumpe sind Warmwassertemperaturen von maximal 55 °C erreichbar. Werden höhere Tempe- raturen gewünscht, so ist dies über den serienmäßigen Heizstab möglich. -
Seite 13: Wartung / Instandhaltung
Wartung / Instandhaltung ACHTUNG! Vor dem Öffnung der WWP ist diese spannungsfrei zu schalten, auf nachlaufenden Ventilator ist zu ach- ten! Allgemeines Die Warmwasserwärmepumpe ist nahezu wartungsfrei. Einmalig nach der Inbetriebnahme im Abstand von eini- gen Tagen ist eine Sichtkontrolle auf eventuelle Undichtigkeiten im Wassersystem oder Verstopfung des Kon- densatablaufes durchzuführen. -
Seite 14: Störungen / Fehlersuche
8. Störungen / Fehlersuche ( für den Nutzer ) Achtung! Arbeiten an der Warmwasser-Wärmepumpe dürfen nur von fachkundigen Personen ausgeführt werden! Unfallverhütungsvorschriften sind zu beachten! Die Wärmepumpe läuft nicht! Bitte überprüfen Sie ob ð ð ð ð der Stecker eingesteckt ist ð... -
Seite 15: Kältemittelkreislauf Mit Legende
11.1 Kältemittelkreislauf mit Legende -CO-H -C I -L PA-CO-H TI-CO-H -CO-H -C I -L freie Tauchhülse 1) Verdichter 8) Schutztemperaturbegrenzer 15) Ventilator 2) Pressostat HD 9) Temperaturregler Heizstab 16) Rückschlagventil 3) Verflüssiger 10) Temperaturanzeige 17) Isolierung 4) Warmwasserspeicher 11) Filtertrockner 5) Heizstab 12) Expansionsventil 6) Korrosionsschutzannode... -
Seite 16: Hydraulisches Einbindungsschema
11.2 Hyraulisches Einbindungsschema Warmwasser Zirkulation (wenn erforderlich) Kaltwasseranschluß nach DIN 1988 Absperrventil Entleerungsventil Druckminderventil Membran-Sicherheitsventil Prüfventil oberhalb der Speicherkante montieren Rückflussverhinderer Zirkulationspumpe Manometeranschlussstutzen Abfluss... -
Seite 17: Stromlaufplan
11.3 Stromlaufplan... -
Seite 18: Technische Daten
11.4 Technische Daten Brauchwasser-Abluft-Wärmepumpe BWP 301L ohne zusätzlichen inneren Wärme- Bauart tauscher Speicher-Nennvolumen ( Liter ) ( Liter ) Speicherwerkstoff Stahl emalliert nach DIN 4753 Speicher-Nenndruck ( bar ) Abmessungen Höhe x Durchmesser ( cm ) 169,5 x 70 (max) - Seite 19 Im Kundendienstfalle wird der autorisierte Systemtechnik-Kundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen autorisierten Systemtechnik-Kundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsbereiches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Tel.-Nr.
- Seite 20 Technische Änderungen vorbehalten...
