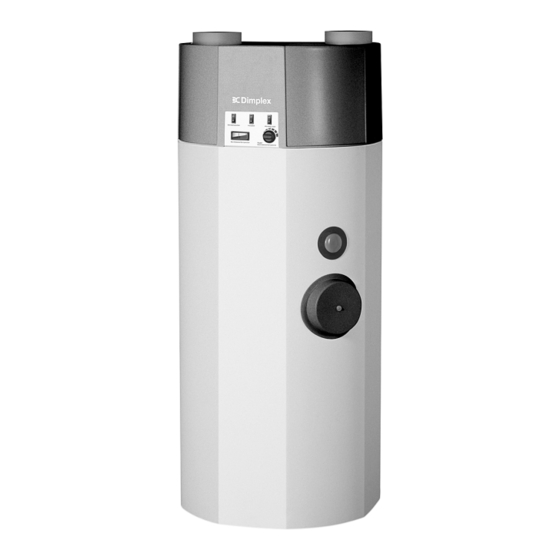

- Seite 1 Montage und Gebrauchsanweisung Warmwasser – Wärmepumpe mit Luftkanalanschluss mit und ohne zusätzlichem inneren Rohrwärmetauscher BWP300LW / BWP300 451902.66.28 FD8405...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite VORSCHRIFTEN / SICHERHEITSHINWEISE BESCHREIBUNG Kältemittelkreislauf Wasserkreislauf Sicherheits- und Regeleinrichtungen LAGERUNG / TRANSPORT Allgemeine Bedingungen AUFSTELLUNG Aufstellungsort Aufstellung MONTAGE Anschluss der Wasserleitungen Anschluss der Kondensatleitung Elektrischer Anschluss INBETRIEBNAHME Wasserkreislauf Bedienung der Warmwasser-Wärmepumpe WARTUNG / INSTANDHALTUNG Wasserkreislauf / Kondensatablauf Luftkreisversorgung Korrosionsschutzanode STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME... -
Seite 3: Vorschriften / Sicherheitshinweise
Vorschriften / Sicherheitshinweise Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu lesen! Ø Ø Ø Ø Das Warmwasser-Wärmepumpe (kurz WWP) dient ausschließlich zur Erwärmung von Brauch- bzw. Trinkwasser in den angegebenen Temperatureinsatzgrenzen! Die Erwärmung anderer Flüssigkeiten als Trinkwasser ist nicht zulässig. Die technischen Regeln für die Trinkwasserinstallation (DIN 1988) sind zu beachten. -
Seite 4: Beschreibung
Beschreibung Die WWP ist ein anschlussfertiges Heizgerät und besteht im wesentlichen aus dem Brauchwasserspeicher, den Komponenten des Kältemittel-, Luft- und Wasserkreislaufes sowie allen für den automatischen Betrieb erforderlichen Steuer-, Regel- und Überwachungseinrichtungen. Die WWP nutzt, unter Zuführung elektrischer Energie, die Wärme der angesaugten Luft für die Warmwasserbereitung. -
Seite 5: Wasserkreislauf
Wasserkreislauf Die Wasserkreisläufe der WWP sind vom Typ (mit oder ohne inneren Wärmetauscher) abhängig. Sie sind bauseits zu installieren. Die Wasseranschlüsse (Bild 1) befinden sich an der Geräterückseite. Ø Ø (Leitungseinführungen 1660 für Anschluß zweiter 1620 Wärmeerzeuger) Warmwasserauslauf R1" Außengewinde 1226 Kondesatschlauch- ausführung... -
Seite 6: Sicherheits- Und Regeleinrichtungen
Sicherheits- und Regeleinrichtungen Die WWP ist mit folgenden Sicherheitseinrichtungen ausgerüstet: 2.3.1 Hochdruckpressostat (HD) Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebsdruck im Kältemittelkreislauf. Im Störfall schaltet der Pressostat die Wärmepumpe ab. Die Wiedereinschaltung der Wärmepumpe erfolgt automatisch nach Druckabsenkung im Kältemittelkreislauf. 2.3.2 Sicherheitstemperaturbegrenzer für Heizstab (STB) Trennwand... -
Seite 7: Lagerung / Transport
Lagerung und Transport Allgemeine Bedingungen Grundsätzlich ist die WWP verpackt und stehend ohne Wasserfüllung zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt. Sowohl beim Transportieren als auch bei der Lagerung sind Umgebungstemperaturen von -20 bis +60 °C zulässig. 3.1.1 Transport mit Gabelstapler (oder Hubwagen) Für den Transport mit Gabelstaplern muss die WWP auf der Palette montiert bleiben. -
Seite 8: Aufstellung
Bei geringeren Raumhöhen und nicht eingesetzten Luftleitungen muss (für einen effektiven Betrieb) fortluftseitig ein Luftführungsbogen (90° NW 160) eingesetzt werden. Bei der Verwendung des Luftführungsbogens ist darauf zu achten, dass dieser so auf den Bundkragen der Ausblasseite aufgesteckt wird, dass die Ausblasöffnung des Luftführungsbogens so weit wie möglich von der Ansaugöffnung des Gerätes entfernt ist. -
Seite 9: Anschluss Der Kondensatleitung
5.2 Anschluss der Kondensatleitung Der Kondensatschlauch ist an der Geräterückseite durch den Folienmantel geführt. Der Kondensatschlauch ist so zu verlegen, dass das anfallende Kondensat ohne Behinderung abfließen kann. Am Kondensatschlauchende befindet sich ein drucklos öffnendes Dichtlippenventil, das bei Kürzung des Kondensatschlauches mit versetzt werden muss (Ventil läßt sich leicht entfernen und wieder einfügen). -
Seite 10: Inbetriebnahme
Inbetriebnahme Warmwasserkreislauf ➨ ➨ ➨ ➨ Achtung! Die WWP darf nur im mit Wasser befüllten Zustand betrieben werden! 6.1.1 Anforderungen an den Warmwasserkreislauf Verbraucherseitig können folgende Materialien im Warmwasserkreislauf eingebaut sein: · Kupfer · Edelstahl · Messing · Kunststoff Abhängig von den eingesetzten Materialien des Warmwasserkreislaufes (kundenseitige Installation), können Materialunverträglichkeiten zu Korrosionsschäden führen. - Seite 11 in Schalterstellung I wird das in Schalterstellung I ist der Heizstab Schalterstellung O àWärmepumpe Zuschalten eines zweiten permanent eingeschaltet, in Stellung ist AUS , in Schalterstellung Wärmeerzeugers ermöglicht ist der Heizstab im Automatikbetrieb ist die Wärmepumpe in Betrieb Schalter „ Heizstab“ Schalter „Wärmepumpe“...
-
Seite 12: Schalter 'Wärmepumpe'
6.2.3 Schalter 'Wärmepumpe' Wird der Schalter 'Wärmepumpe' in die Stellung “ “ (Ein) betätigt, so ist die Wärmepumpe betriebsbereit. Fällt die Warmwassertemperatur im Speicher unter den eingestellten Sollwert, so wird die Wärmepumpe aktiviert bis die gewünschte Warmwassertemperatur erreicht ist. 6.2.4 Schalter 'Heizstab' Mit Hilfe des Schalters 'Heizstab' kann der integrierte 1,5 kW Heizkörper bei erhöhtem Warmwasserbedarf oder bei einer gewünschten höheren Warmwassertemperatur (>... -
Seite 13: Wartung / Instandhaltung
Wartung / Instandhaltung ACHTUNG! Vor dem Öffnung der WWP ist diese spannungsfrei zu schalten, auf nachlaufenden Ventilator ist zu achten! Allgemeines Ø Ø Ø Ø Die Warmwasserwärmepumpe ist nahezu wartungsfrei. Einmalig nach der Inbetriebnahme im Abstand von einigen Tagen ist eine Sichtkontrolle auf eventuelle Undichtigkeiten im Wassersystem oder Verstopfung des Kondensatablaufes durchzuführen. -
Seite 14: Störungen / Fehlersuche
Störungen / Fehlersuche ( für den Nutzer ) Achtung! Arbeiten an der Warmwasser-Wärmepumpe dürfen nur von sachkundigen Personen ausgeführt werden! Unfallverhütungsvorschriften sind zu beachten! Die Wärmepumpe läuft nicht! Bitte überprüfen Sie ob ð ð ð ð der Stecker eingesteckt ist ð... -
Seite 15: Kältemittelkreislauf Mit Legende
11.1 Kältemittelkreislauf mit Legende TI-CO-L -CO-H -C I -L PA-CO-H TI-CO-H -CO-H -C I -L freie Tauchhülse Verdichter Temperaturregler WP Verdampfer Pressostat HD Schutztemperaturbegrenzer Ventilator Verflüssiger Temperaturregler Heizstab Rückschlagventil Warmwasserspeicher Temperaturanzeige Isolierung Wärmetauscher Filtertrockner (nicht alleTypen) Heizstab Expansionsventil Korrosionsschutzannode Lufttemperaturthermostat... -
Seite 16: Hydraulisches Einbindungsschema
11.2 Hyraulisches Einbindungsschema Warmwasser Zirkulation (wenn erforderlich) Heizwasservorlauf Heizwasserrücklauf Kaltwasseranschluß nach DIN 1988 Absperrventil Entleerungsventil Druckminderventil Membran-Sicherheitsventil Prüfventil oberhalb der Speicherkante montieren Rückflussverhinderer Zirkulationspumpe Manometeranschlussstutzen Abfluss bei WWP ohne inneren Wärmetauscher entfallen die Anschlüsse für den zweiten Wärmeerzeuger d.h. kein Heizwasservorlauf und kein Heizwasserrücklauf) -
Seite 17: Einbindungsschema Wärmetauscher (Bsp. Thermische Solaranlage)
11.3 Einbindungsschema Wärmetauscher an thermische Solaranlage Wärmetauscher Vorlauf Wärmetauscher Rücklauf... -
Seite 20: Technische Daten
11.5 Technische Daten Brauchwasser-Abluft-Wärmepumpe BWP 300 BWP 300LW Bauart ohne zusätzlichen mit zusätzlichem inneren Wärmetauscher inneren Wärmetauscher Speicher-Nennvolumen ( Liter ) Speicherwerkstoff Stahl emalliert Stahl emalliert nach nach DIN 4753 DIN 4753 Speicher-Nenndruck ( bar ) Abmessungen Höhe x Durchmesser ( cm ) 169,5 x 70 169,5 x 70... - Seite 21 Im Kundendienstfalle wird der autorisierte Systemtechnik-Kundendienst vor Ort informiert, der für eine schnelle Abhilfe des Problems sorgt. Den für Ihre Region zuständigen autorisierten Systemtechnik-Kundendienst erfahren Sie über die zentrale Servicehotline des Geschäftsbereiches Dimplex der KKW Kulmbacher Klimageräte-Werk GmbH. KKW Kulmbacher Klimageräte-Werk GmbH Tel.-Nr.
