AKD PROFINET | 3 Installation und Inbetriebnahme
3.4 IP Adress-Parameter konfigurieren

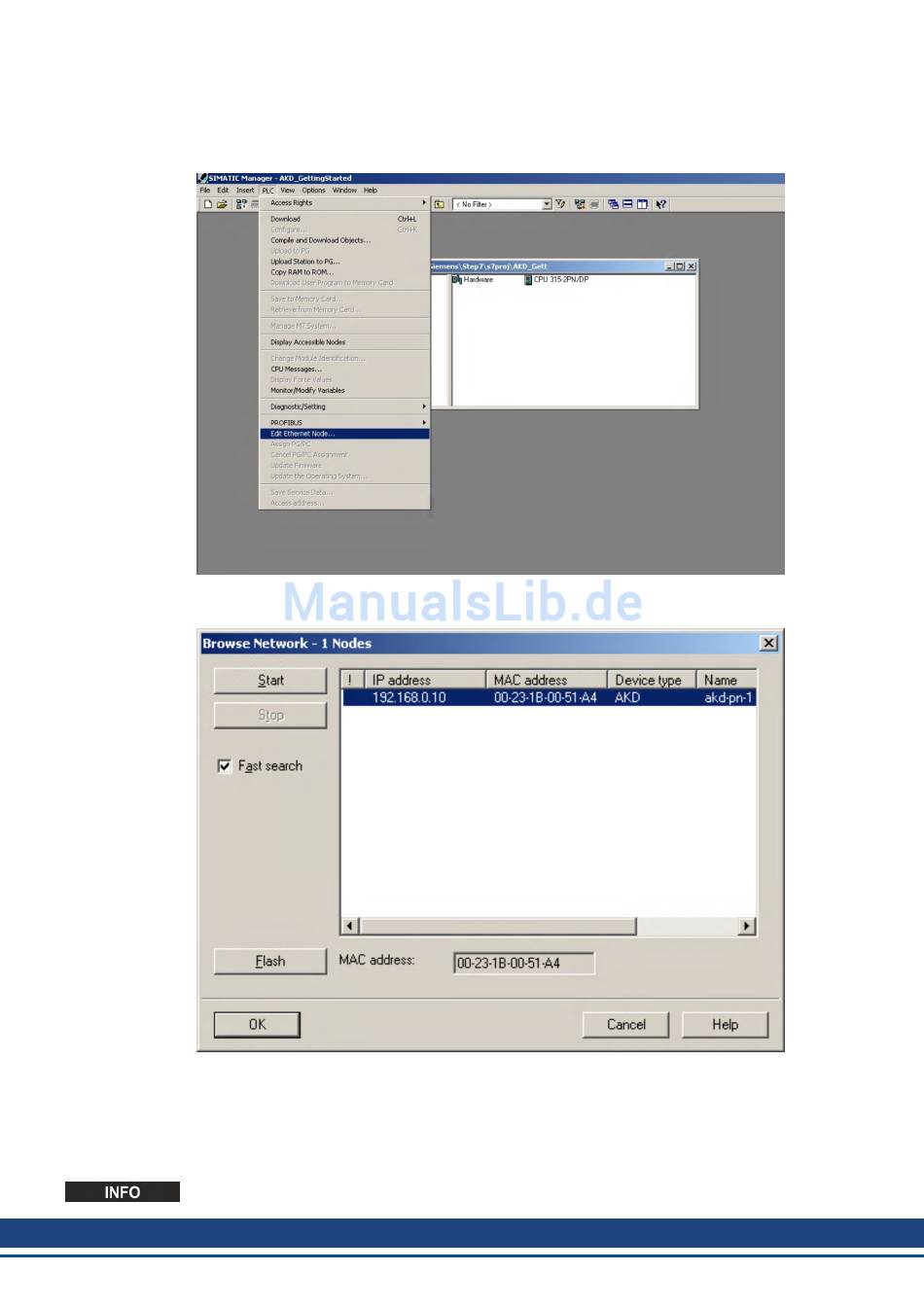

Starten Sie den SIMATIC-Manager. Um eine neue IP-Adresse zuzuweisen, wählen Sie
SPS->Ethernet-Teilnehmer bearbeiten:
Klicken Sie im nächsten Dialogfenster in der Gruppe der Ethernet-Teilnehmer auf „Durch-
suchen" und lokalisieren Sie alle PROFINET-Geräte in Ihrem Netzwerk:
Wählen Sie den AKD und klicken Sie auf OK. Wenn mehrere AKDs an Ihr Netzwerk ange-
bunden sind, können Sie auch mit Hilfe der MAC-Adresse ein PROFINET-Gerät ausfiltern.
Über die Schaltfläche „Blinken" im Dialogfenster können Sie prüfen, ob das gewünschte
Gerät gewählt ist. So lange diese Funktion aktiv ist, blinkt die Anzeige des gewählten
Geräts.
Die MAC-Adresse ist auf dem Typenschild des AKD angegeben.
12
Kollmorgen | kdn.kollmorgen.com | März 2017
