AKD PROFINET | 5 PROFIDRIVE über PROFINET IO

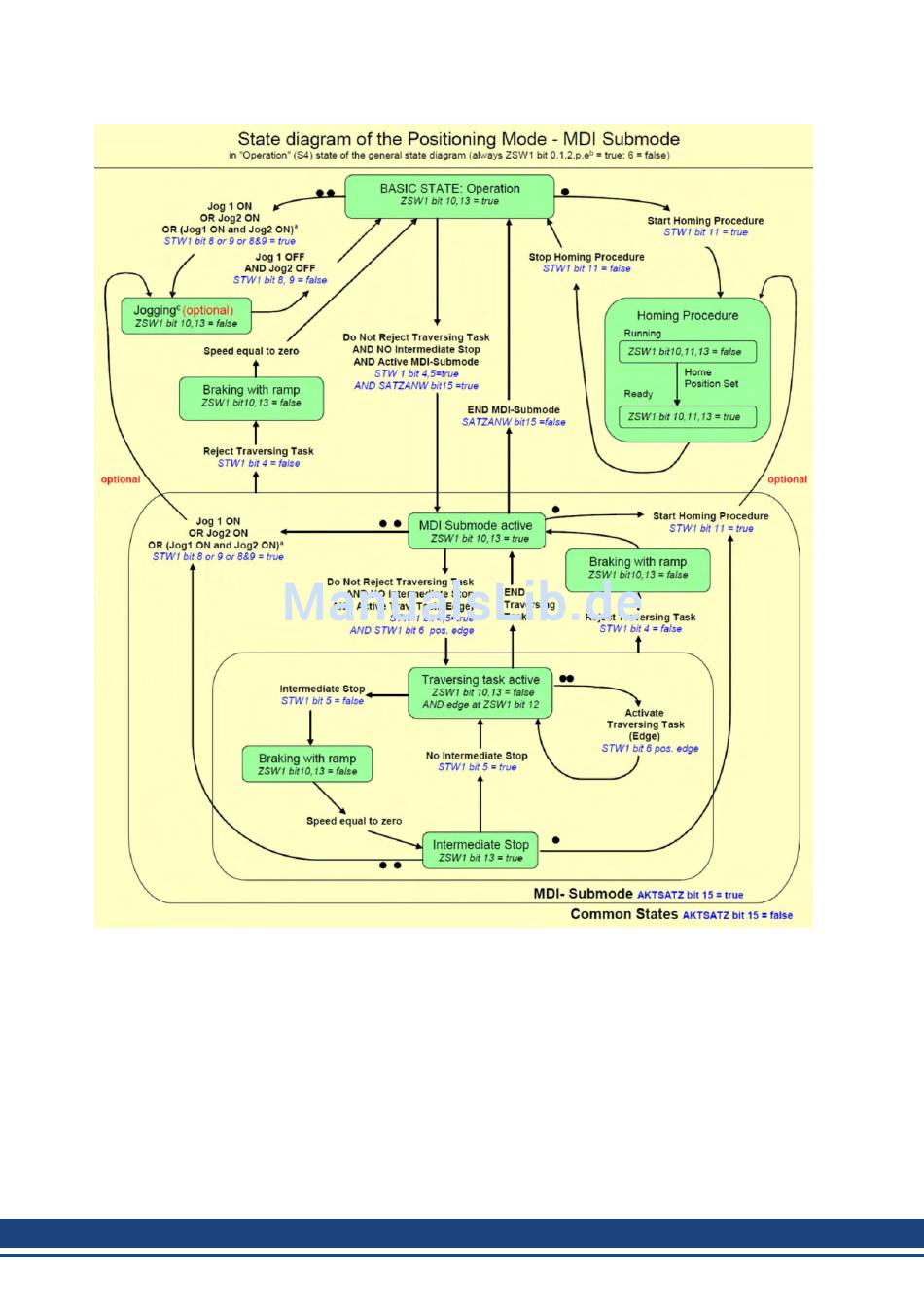

Erweiterung des Zustandsdiagramms für den MDI-Modus:
Ein neuer Fahrsatz wird mit einem Handshake Algorithmus aktiviert. Nachdem das Bit 6 in
STW1 (Aktiviere Fahrsatz) gesetzt wurde, werden die Parameterwerte MDI_TARPOS,
MDI_VELOCITY, MDI_ACC, MDI_DEC und MDI_MOD in den Verstärker geladen. Das
Bit12 in ZSW1 (Fahrsatz-Bestätigung) meldet den Zeitpunkt, zu dem der Fahrsatz startet.
52
Kollmorgen | kdn.kollmorgen.com | März 2017
