AKD PROFINET | 3 Installation und Inbetriebnahme

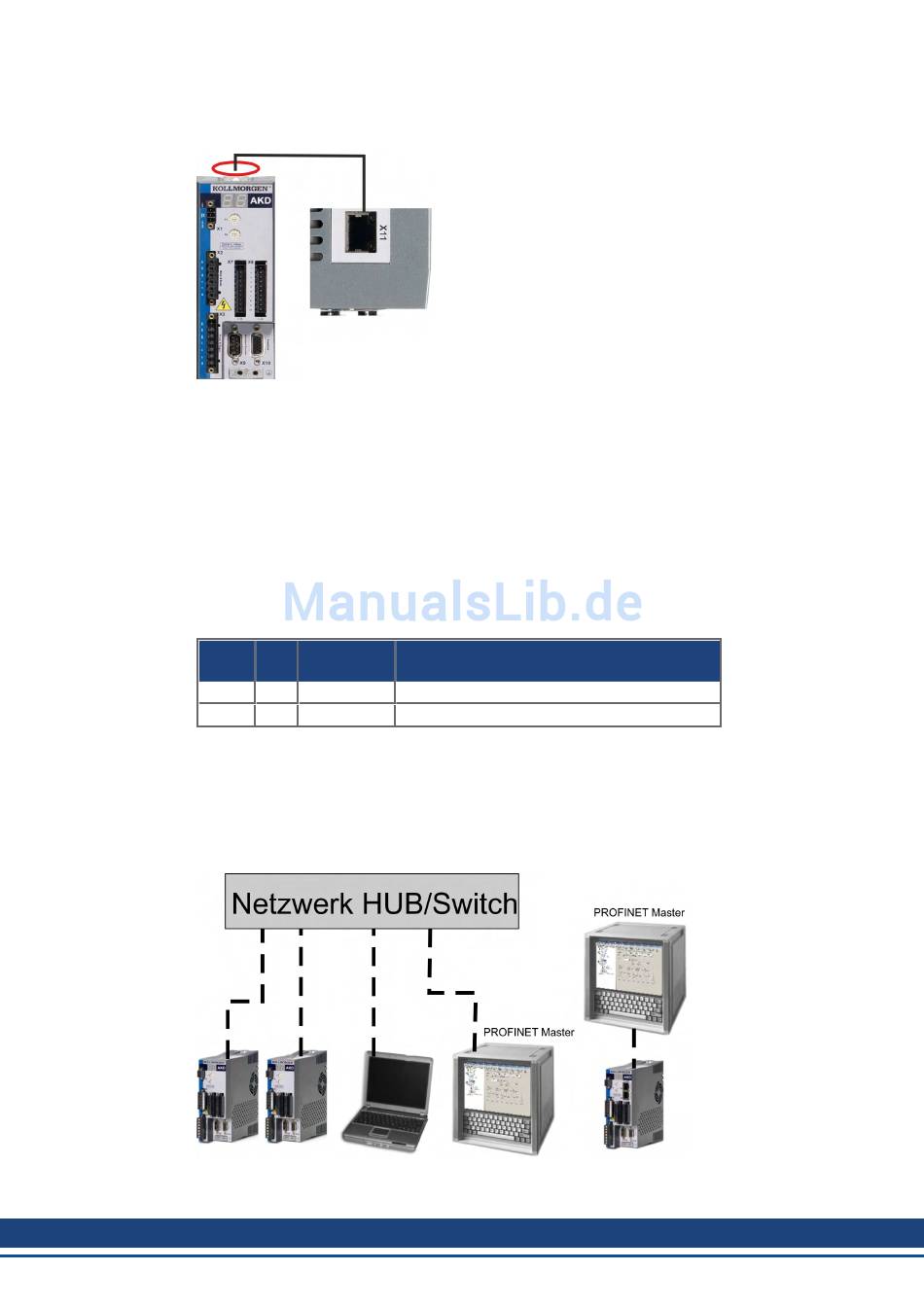

3.2 Integriertes PROFINET

Anschluss an das PROFINET Netzwerk über X11.
Verbinden Sie bei abgeschalteter Versorgungsspannung die Service-Schnittstelle (X11)
des Servoverstärkers, direkt mit einer Ethernet Schnittselle des PROFINET Masters oder
mit einem Switch.
Prüfen Sie, ob die Link-LED am AKD Verstärker (grüne LED am RJ45-Stecker) und am Mas-
ter bzw. Switch leuchten. Wenn beide LEDs leuchten, besteht eine gute Verbindung.
PROFINET RT und WorkBench können gleichzeitig verwendet werden wenn ein Switch
benutzt wird.

3.2.1 LED-Funktionen

Der Kommunikationsstatus wird durch die integrierten LEDs angezeigt.
Stecker LED-
X11

3.2.2 Anschlusstechnik

Sie können den Anschluss an das PROFINET-Netzwerk über RJ-45-Steckverbindungen her-
stellen. Verwenden Sie Cat. 5 Ethernet Kabel.
3.2.3 Beispiel für den Netzwerkanschluss
10 Kollmorgen | kdn.kollmorgen.com | März 2017
Name Funktion
Nr.
LED1 IN port Link Ein = aktiv, Aus= inaktiv
LED2 RUN Ein = in Betrieb, Aus= nicht in Betrieb
