5.3 Verfahrbewegungen durch Positionen
Der Zeitverlauf der Bewegung der Linearachse durch die Positionen wird nachstehend dargestellt.
Start
Eingang
Positionseingang
Alarm
Bereit
Ausgang
Positionierung
abgeschlossen

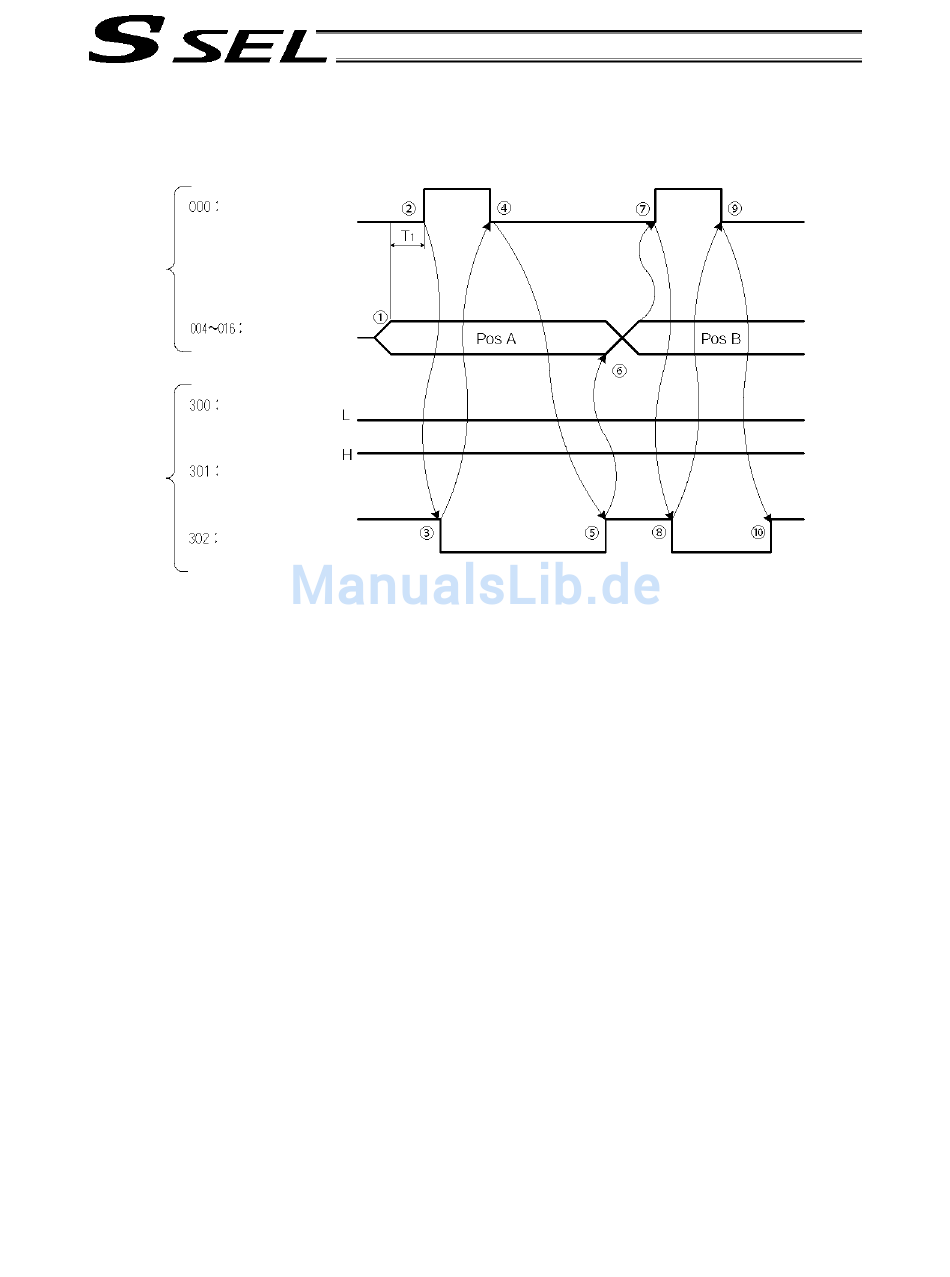

Zeitablaufdiagramm der Verfahrbewegung durch Positionen (Positioniermodus)
T : Mindestens 6 ms
1
Führen Sie die nachstehend beschriebenen Schritte durch, um die Linearachse so zu bedienen, dass sie
durch die Positionen verfährt.
* Vergewissern Sie sich vorher, dass das Ausgangssignal "Positionieren beendet", das Ausgangssignal
"Referenzpunktfahrt abgeschlossen" und das Ausgangssignal "Achse (Antrieb) EIN" alle EIN sind.
[1] Stellen Sie den früheren Positionsnummerneingang (BCD-Eingang) auf eine andere
Positionsnummer um.
[2] Schalten Sie das Starteingangssignal ein.
[3] Prüfen Sie, ob das Ausgangssignal "Positionieren beendet" AUS ist.
[4] Schalten Sie das Starteingangssignal aus.
[5] Prüfen Sie, ob das Ausgangssignal "Positionieren beendet" EIN ist.
Wiederholen Sie die Schritte [1] bis [5] nacheinander.
* Zur Durchführung der Interpolationsoperation muss das Interpolationseinstellungs-Eingangssignal
eingeschaltet werden, ehe das Starteingangssignal eingeschaltet wird. Schalten Sie das
Interpolationssignal aus, nachdem das Starteingangssignal ausgeschaltet wurde.
* Solange das Starteingangssignal EIN ist geht das Ausgangssignal "Positionieren beendet" nicht auf
EIN, selbst wenn die Linearachse physikalisch ihre Verfahrbewegung zur Zielposition abgeschlossen
hat. Schalten Sie daher immer das Starteingangssignal ([4]) AUS, um den Abschluss der
Positionierung zu erkennen.
* Die Ausgangssignale "Positionieren beendet" und "Schubbewegung abgeschlossen" werden erst
ausgegeben, nachdem das Startsignal ausgeschaltet wurde (auf der Grundlage der E/A-Steuerungs-
Handshake-Regeln).
