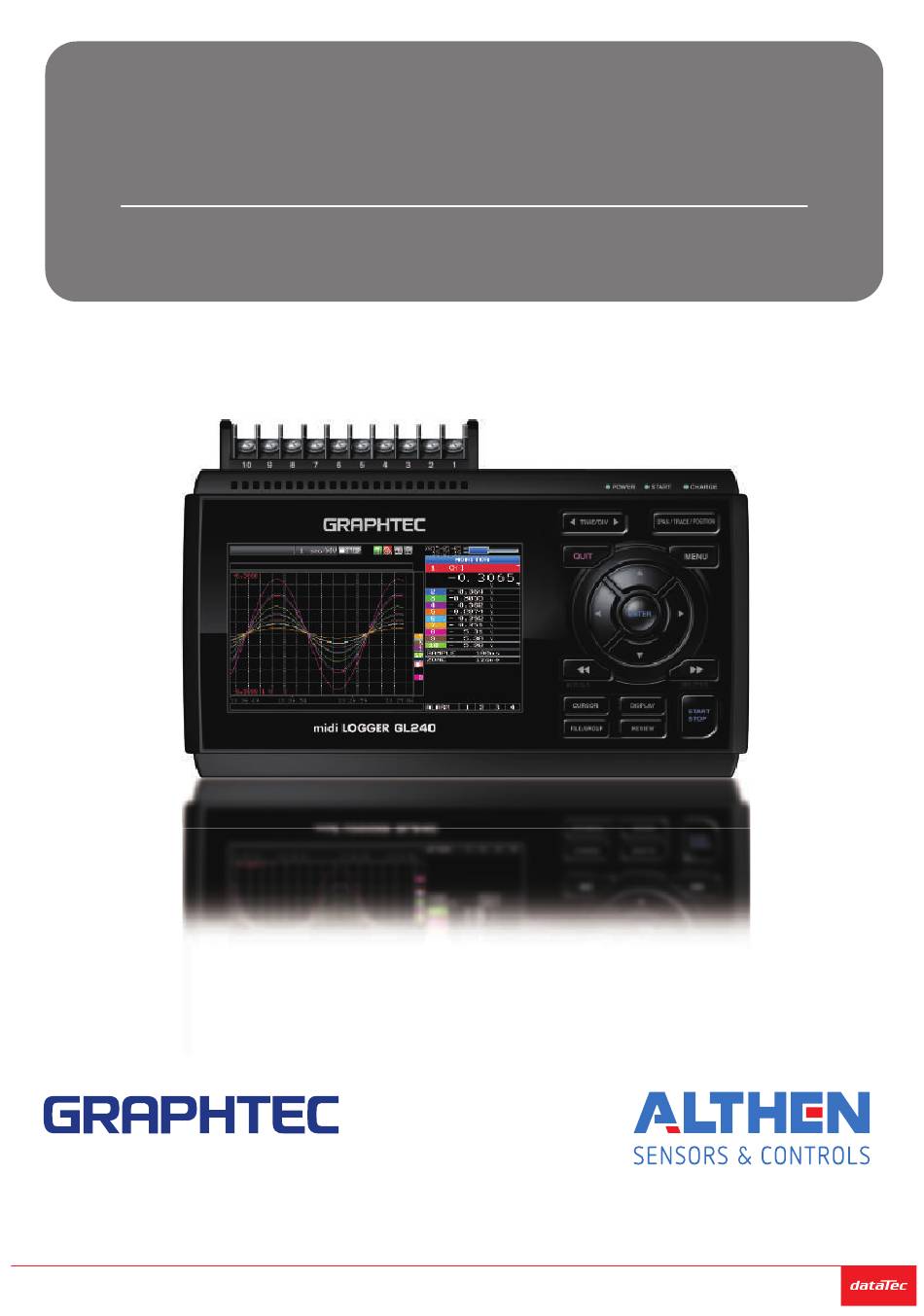

- Seite 1 midi LOGGER GL240 Kurzanleitung 604249020 GL240-UM-850DE Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de...
- Seite 3 Überprüfung des Gehäuses Überprüfen Sie nach dem Auspacken und vor der ersten Benutzung das Ge- häuse, um sicherzustellen, dass es frei von Kratzern oder anderen Schäden ist. Überprüfung des Zubehörs • Kurzanleitung: 1 • Ferritkern: 1 • CD-ROM : 1 • Netzkabel/Netzadapter: 1 Inhalt Bezeichnung der Teile ...................

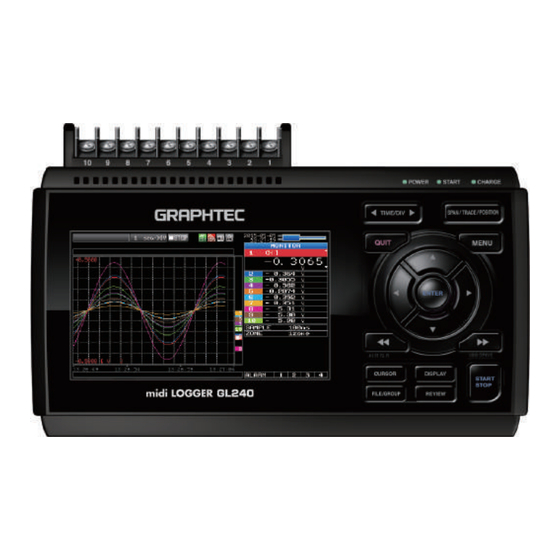

- Seite 4 Bezeichnung der Teile Oberseite Bedienfeldtasten Betriebszustands-LEDs • POWER • START • CHARGE SD-Karte 2 WLAN-Adapter- anschluss GND-Anschluss WLAN-Adapter (Option B-568) (Masse) Anschluss für externe Ein-/Ausgänge Versorgungsanschluss für • LOGIK/IMPULS Luftfeuchtesensor • EXT TRIG/SAMPLE Luftfeuchtesensor (Option B-530) Netzteilanschluss • ALARM Logik-Alarmkabel notwendig Eingangsklemmen für USB-Anschluss (Option: B-513)
- Seite 5 Vorgehensweise beim Anschließen Anschluss des Netzteils Anschluss des Erd-/Massekabels Stecken Sie den DC-Ausgang des Netzteils in den Drücken Sie mit einem Schlitzschraubendreher die Anschluss „DC LINE“ des GL240. Taste über dem Masseanschluss (GND) und schließen Sie das Erd-/Massekabel an. Verbinden Sie das andere Ende des Kabels mit Masse.
- Seite 6 Einsetzen einer SD-Karte in Steckplatz 2 < Entfernen > < Einsetzen > (1) Die SD-Speicherkarte wird entsperrt, indem sie leicht in des SD-Karten-2-Steckplatzes. den Steckplatz gedrückt wird. (2) Schieben Sie die SD-Speicher- Dann kann die SD-Karte karte ein, bis sie einrastet. entnommen werden.
- Seite 7 Vorsichtsmaßnahmen bei der Durchführung von Messungen Max. zulässige Eingangsspannung Wenn höhere als die vorgeschriebenen Spannungen angelegt werden, wird das Halbleiter- relais in der Eingangsstufe beschädigt. Legen Sie niemals, auch nicht für sehr kurze Zeit, eine Eingangsspannung an, welche die angegebenen Werte überschreitet. <...
- Seite 8 Beschreibung der Bedienfeldtasten (2) TIME/DIV (Zeit/Teilstrich) (2) SPAN/TRACE/POSITION (Spanne/Spur/Position) (4) QUIT (Beenden) (3) MENU (Menü) (5) Richtungstasten + ENTER Passworteinstellung (6) ENTER (Eingabe) (7) Schnelltasten (Tastensperre) (12) CURSOR (8) START/STOP (Alarm löschen) (USB-Laufwerksmodus) (11) FILE (Datei) / GROUP (Gruppe) (9) DISPLAY (10) REVIEW (Wiedergabe) (Anzeige)
- Seite 9 . MENU (Menü) Hinweis • AMP-Einstellungen Dient zur Einstellung des Eingangs, Messbereichs, Filters und weiterer Parameter. • Datenaufzeichnung-Einstellungen ( DATA ) Dient u.a. zur Einstellung des Abtastintervalls, des Daten- aufzeichnungsorts und der Berechnungen während der Aufzeichnung. • Trigger-Einstellungen ( TRIG ) Dient zur Einstellung der Bedingungen für Beginn und Beenden der Aufzeichnung sowie dem Einstellen der Alarmbedingungen.
- Seite 10 . START/STOP (USB-Laufwerksmodus) . DISPLAY (Anzeige) Drücken Sie die [DISPLAY]-Taste. Hinweise • Waveform + Digital (Signalverlauf + Digital) Das ist die Standardansicht beim Einschalten des GL240, Waveform + Digital bei der sowohl Signalkurven als auch digitale Werte ange- zeigt werden. Die Bildschirmeinstellungen lassen sich durch Drücken der SPAN/TRACE/POSITION-Taste ändern.
- Seite 11 Beschreibung der Menübildschirme (SD-Karte 1) (SD -Karte 2 / WLAN-Anzeige) 4. Status WLAN-Sensoren 7. Remote-Anzeige 2. Anzeige Zeit/Teilstrich 8. Status Tastensperre 1. Status-Anzeigebereich 3. Statusanzeige 9. Uhranzeige 20. Datenerfassungs- 10. Statusanzeige Netz/Akku balken 11. Anzeigebereich Signalverlaufsmodus 19. Obere Messgrenze 12. Anzeigebereich digitale Werte 13.
- Seite 12 Digital-Anzeigebereich: Zeigt für jeden Kanal die Eingangswerte an. Mit den Tasten kann der aktive Kanal (vergrößerte Anzeige) ausgewählt werden. Dieser Kanal wird in der Anzeige des Signalverlaufs ganz oben dargestellt. Schnelleinstellung: Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den Tasten wird die Schnelleinstellung aktiviert, mit den Tasten die Werte geändert.
- Seite 13 2. Einstellung: So nehmen Sie Einstellungen vor Nehmen Sie die für die Datenaufzeichnung wichtigen Einstellungen vor. Hier werden nur die absolut notwendigen Einstellungen beschrieben. Bei allen anderen Einstellungen werden die Werkseinstellungen beibehalten. Grundlegende Bedienung des Menüs Die Einstellungen im Menü werden mit den Tasten , [ENTER] und [QUIT] vorgenommen.
- Seite 14 5. Stellen Sie das Abtastintervall auf „1s“. Gehen Sie mit dem Cursor zu „Sampling“ (Abtastung) und wählen Sie „1s“. 6. Stellen Sie als Datenspeicherziel die SD-Speicherkarte ein. In diesem Beispiel wird auf der SD-Karte der Ordner „TEST“ erstellt und dieser Ordner als Aufzeichnungsziel für die Daten festgelegt.
- Seite 15 (6) Wählen Sie den Ordner „TEST“ und drücken Sie [ENTER], um zum „DATA“-Menü zurückzukommen. (7) Führen Sie den Cursor zu und drücken Sie [ENTER]. Die Messdaten werden jetzt im Ordner <TEST> auf der eingesetzten SD-Karte gespeichert. Der Dateiname wird automatisch erstellt. (8) Der verfügbare Speicherplatz auf der SD-Karte und die mögliche Aufzeichnungsdauer werden im unteren Bereich der Anzeige aufgelistet.
- Seite 16 3. Datenaufzeichnung: So zeichnen Sie Daten auf Nachdem alle Einstellungen für die Datenaufzeichnung vorgenommen wurden, kann diese gestartet werden. Während der Datenaufzeichnung sollen einige zuvor aufge- zeichnete Daten wiedergegeben werden. 1. Starten der Datenaufzeichnung (1) Drücken Sie die Taste [START/STOP]. (2) Es wird eine Bestätigungsmeldung angezeigt.
- Seite 17 Nach Beendigung der Datenaufzeichnung, können nun Messdaten wiedergegeben werden. Die Datei mit den Messdaten ist im Ordner „Test“ auf der SD-Karte gespeichert, Dies wurde in Kapitel „2. Einstellung“ festgelegt. Der Dateiname wurde automatisch generiert. Beispiel: Bei der Datei „20150201-12356.GBD“ handelt es sich um eine Datei im GBD- Format mit folgender Codierung ((Jahr)(Monat)(Tag)-(Zeit).GBD).
- Seite 18 Praktische Funktionen Triggerfunktionen zur Start/Stopp-Steuerung der Aufzeichnung 1. Starting data capture Über Triggerfunktionen lassen sich der Beginn und das Beenden der Datenauf- zeichnung steuern. Wichtige Punkt e Zum Beispiel... Die Triggerfunktion führt folgende Operationen aus: • Die Datenaufzeichnung beginnt, wenn die Spannung 1 V übersteigt. •...
- Seite 19 (4) Führen Sie den Cursor zum Parameter „Level“ (Pegel) und drücken Sie die [ENTER]-Taste. Numerisches Eingabefeld Untere und obere Einstellungsgrenze Signalverlaufsbereich zur Überprüfung • Mit den Tasten können die Werte geändert werden. • • Mit der [ENTER]-Taste kann der Wert übernommen werden.
- Seite 20 Funktionen Spanne, Position und Spur zur Anpassung der Signalverlaufsanzeige 1. Starting data capture Mit diesen Funktionen können Sie Anpassungen vornehmen, die eine über- sichtlichere Anzeige der einzelnen Kanäle und das Ausblenden der von Ihnen nicht benötigten Signalkurven ermöglichen. 1. So wird die Spanne eingestellt Der Parameter „Span“...
- Seite 21 Technische Daten Parameter Beschreibung Anzahl analoger Kanäle 10 Kanäle Externe Eingangs- und Triggereingang und externe Abtastung (1 Kanal), Logikeingang (4 Kanäle) Ausgangsfunktionen oder Impulseingang (4 Kanäle), Alarmausgang (4 Kanäle) PC-Schnittstelle USB 2.0 (HighSpeed), WLAN (Option, WLAN-Adapter erforderlich) Interner Speicher 1 Steckplatz für SD-Karten SD-Speicherkarte: 4GB (eine SD-Karte im Lieferumfang enthalten) max.
- Seite 22 Parameter Beschreibung Anzahl Eingangskanäle1 0 Kanäle, M3-Schraubklemmen Eingangstechnologie Photo-MOS-Relais-Abtastung; alle Eingangskanäle isoliert, symmetr. Eingang Abtastgeschwindigkeit1 0 ms / 1 Kanal Mess- Spannung 20/50/100/200/500 mV, 1/2/5/10/20/50/100 V, 1 ... 5 V bereiche Temperatur Thermoelement: K, J, E, T, R, S, B, N, W (WRe5-26) Temperaturbereich: festgelegt Luftfeuchte 0 ...
- Seite 23 Installationsanleitung APS-Software Hier wird beschrieben, wie die Anwendungssoftware des GL240 installiert wird. Systemvoraussetzungen Der PC, auf dem diese Software installiert wird, muss folgende Voraussetzungen erfüllen: Betriebssystem: Windows 8.1 (32Bit/64Bit) Windows 8 (32Bit/64Bit) Windows 7 (32Bit/64Bit) *Starter Edition wird nicht unterstützt Windows Vista (32Bit/64Bit) * Betriebssysteme, deren Support eingestellt ist, werden nicht unterstützt.
- Seite 24 19.06.2017 GL240 Quick Start Guide v1.02 (GL240-UM-850DE) Herausgeber: GRAPHTEC CORPORATION Übersetzung: ALTHEN GmbH Meß- und Sensortechnik Copyright: ALTHEN GmbH Meß- und Sensortechnik Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de...
