KAPITEL 3 Einstellungen und Messung

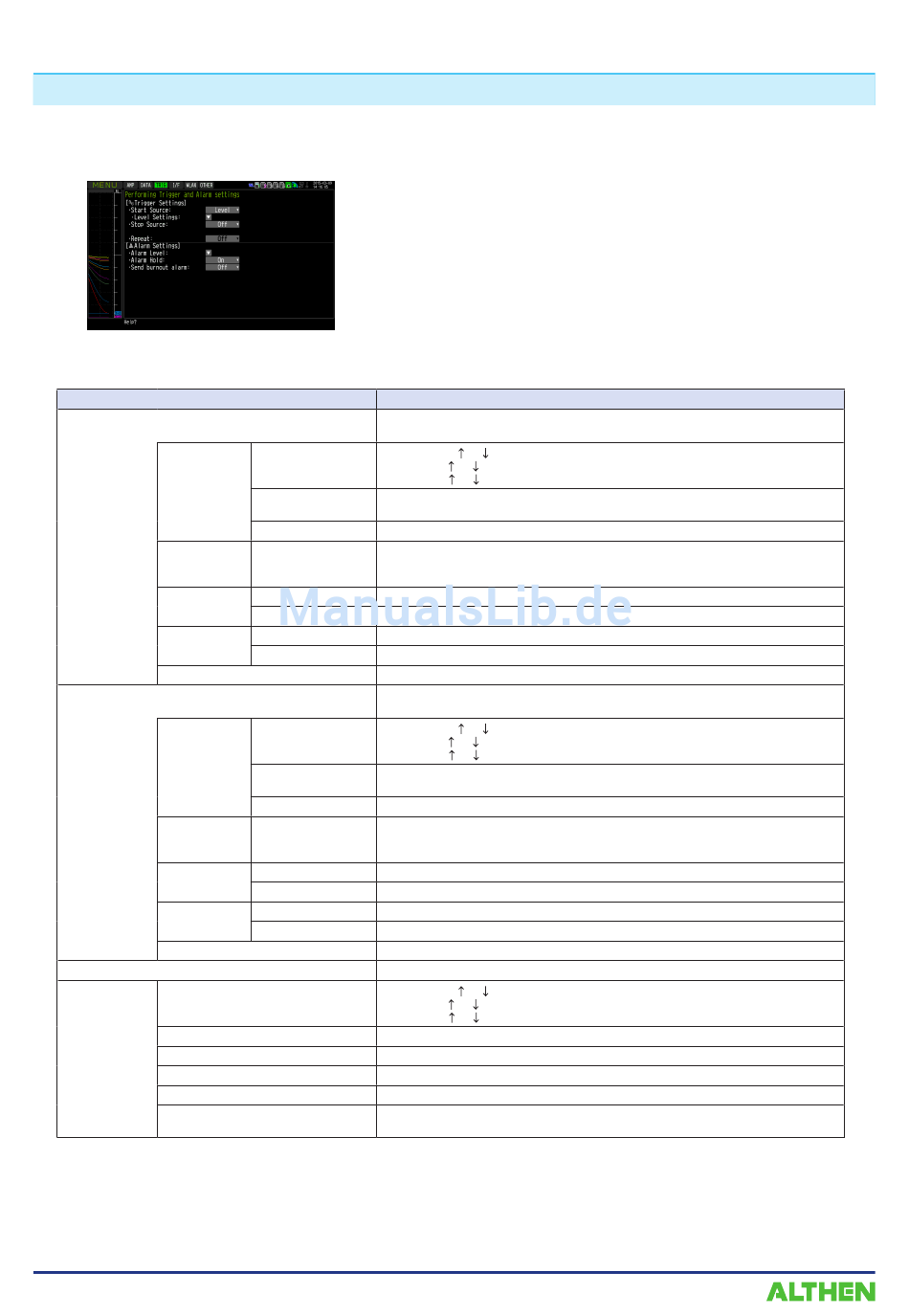

(3) TRIG-Einstellungen (Trigger)

Zur Festlegung der Triggerbedingungen und Alarme.
Start Source (Start Trigger)
[Level]
[Alarm]
[Datum]
[Weekly]
[Dauer]
Stop Source (Stopp Trigger)
[Level]
[Alarm
[Datum]
[Weekly]
[Dauer]
Repeated Capturing (Wiederholte Erfassung)
Alarmpegel- Mode
Einstellungen
Level
Output (Ausgang)
Erkennungsmethode
Alarm Hold (Alarm halten)
Send Burnout Alarm
(Fühlerbruchalarm senden)
3-50
Einstellung
Mode
Kombination
Level
Alarm port number
(Nummer des
Alarmanschlusses)
Datum
Time
Wochentag
Time
Mode
Kombination
Level
Alarm port number
(Nummer des
Alarmanschlusses)
Datum
Time
Wochentag
Time
Auswahlmöglichkeiten
Off (Aus), Level (Pegel), Alarm, External Input (externer Eingang), Time (Uhrzeit),
Duration (Dauer)
Analog: Off, H, L, Window In (Innerhalb), Window Out (Außerhalb)
Logic: Off, H, L
Pulse: Off, H, L, Window In (Innerhalb), Window Out (Außerhalb)
Level OR (Pegel ODER), Level AND (Pegel UND), Edge OR (Flanke ODER),
Edge AND (Flanke UND)
Numerischen Wert einstellen
1, 2, 3, 4
Von 2005.1.1 bis 2035.12.31
Von 0:0:0 bis 23:59:59
Off bzw. On bei jedem Tag von Sonntag bis Samstag
Von 0:0:0 bis 23:59:59
Von 0:0:1 bis 9999:59:59
Off (Aus), Level (Pegel), Alarm, External Input (externer Eingang), Time (Uhrzeit),
Duration (Dauer)
Analog: Off, H, L, Window In (Innerhalb), Window Out (Außerhalb)
Logic: Off, H, L
Pulse: Off, H, L, Window In (Innerhalb), Window Out (Außerhalb)
Level OR (Pegel ODER), Level AND (Pegel UND), Edge OR (Flanke ODER),
Edge AND (Flanke UND)
Numerischen Wert einstellen
1, 2, 3, 4
Von 2005.1.1 bis 2035.12.31
Von 0:0:0 bis 23:59:59
Off bzw. On bei jedem Tag von Sonntag bis Samstag
Von 0:0:0 bis 23:59:59
Von 0:0:1 bis 9999:59:59
Aus, Ein
Analog: Off, H, L, Window In (Innerhalb), Window Out (Außerhalb)
Logic: Off, H, L
Pulse: Off, H, L, Window In (Innerhalb), Window Out (Außerhalb)
Numerischen Wert einstellen
1, 2, 3, 4
Level, Edge (Pegel, Flanke)
Alarm wird gehalten bzw. nicht gehalten.
Alarm wird gesendet bzw. nicht gesendet
